72
│
Поиск и устранение неисправностей
Встроенная диагностика
В мониторе есть встроенный инструмент диагностики, помогающий
определить, является ли какая-либо аномалия экрана проблемой
монитора, компьютера или видео адаптера.

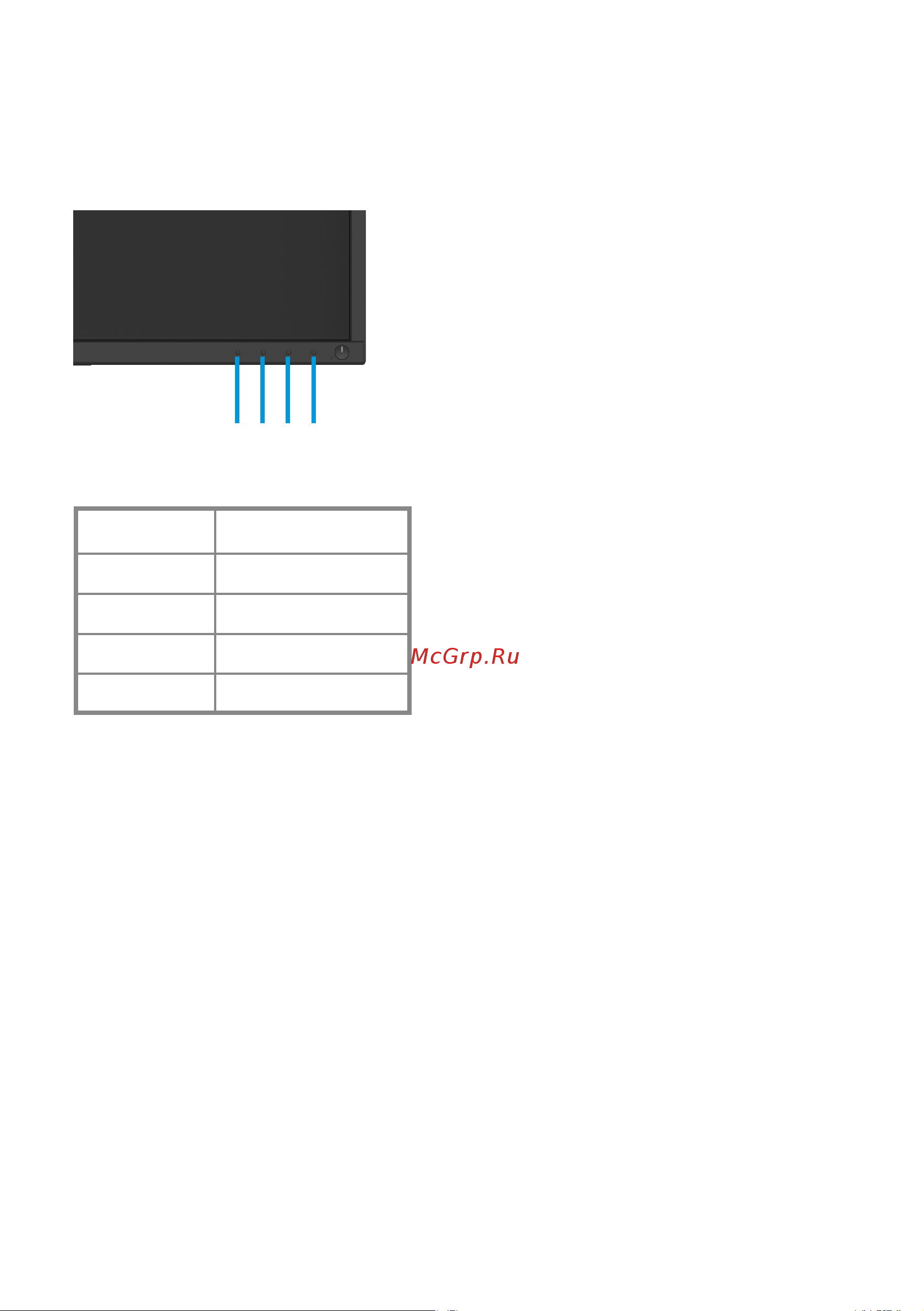

4 3 2 1
Чтобы выполнить встроенную диагностику:
1. Убедитесь в том, что экран чистый (без пыли на поверхности экрана).
2. Нажмите и удерживайте кнопку 1 около 4 секунд и дождитесь всплывающего меню.
3. Нажмите кнопку 3 или 4, чтобы выбрать диагностический инструмент, и
подтвердите выбор кнопкой 2. Серый тестовый шаблон появляется в начале
диагностической программы.
4. Внимательно Проверьте экран на наличие аномалий.
5. Нажмите кнопку 4, чтобы изменить тестовые шаблоны.
6. Повторите шаги 4 и 5 для проверки красного, зеленого, синего, черного, белого и
текстового экранов.
7. Нажмите кнопку 4, чтобы завершить диагностическую программу.
Маркировка
Описание
1
Кнопка 1
2
Кнопка 2
3
Кнопка 3
4
Кнопка 4
