M-Audio BX8 Carbon [12/24] Face avant

La connexion asymétrique peut être réalisé avec des connecteurs à deux ou trois conducteurs

(TS ou TRS). Les fiches TS à deux conducteurs connectent automatiquement le signal négatif à

la masse tandis que les fiches symétriques à trois conducteurs câblées de façon asymétrique

offrent la possibilité de laisser ouvert le signal négatif ou de le connecter à la masse. Nous vous

recommandons de connecter à la masse le signal négatif non utilisée. Pour ce faire il suffit de

relier la bague (signal négatif) au corps (masse) du connecteur TRS. L'entrée TRS est ajoutée à

l'entrée XLR par un amplificateur d'entrée symétrique, permettant ainsi l'utilisation simultanée de

deux entrées. Les spécifications d'entrée s'appliquent aux deux entrées.

3. Acoustic spazio interrupteur: Vos moniteurs BX8 devraient idéalement être placés à au moins

un pied du mur, du plafond ou de toute autre grande surface plane la plus proche. Dans le

monde réel, c'est peut-être peu pratique en raison du manque d'espace dans votre studio. Pour

cette raison, les moniteurs BX8 disposent d'un acoustique espacio interrupteur. Cet interrupteur

compense pour le placement près de murs.

Conseil : Assurez-vous d’avoir au moins 3 po d’espace entre l’arrière du caisson haut-parleur et

le mur pour permettre à la sortie arrière de « respirer » correctement. Placer le haut-parleur à

moins de 3 po pourrait affecter la réponse basse fréquence.

4. Port de sous-fréquences: Cet évent contribue à la reproduction des très basses fréquences en

déchargeant les fréquences inférieures à 60 Hz et en agissant comme mécanisme de

refroidissement afin d'éviter la surchauffe. Cet évent ne doit pas être obstrué.

5. Contrôle de volume: Utilisez la commande de volume pour régler le niveau de pression sonore

des moniteurs BX8 Carbon.

6. Interrupteur d'alimentation: Ce commutateur met le moniteur sous et hors tension.

7. Prise d'alimentation: Permet la connexion d'un câble d'alimentation triphasé.

8. Porte-fusible: Contient le fusible externe principal.

9. Interrupteur de selection de la tension: Deux positions sont disponibles : 115VCA et 230VCA.

Elles doivent être sélectionnées en fonction de la tension de secteur du lieu où les enceintes

sont utilisées. Si vous vous trouvez aux Etats-Unis, placez l'interrupteur en position 115V; dans

la plupart des pays européens vous devrez sélectionner la position 230V.

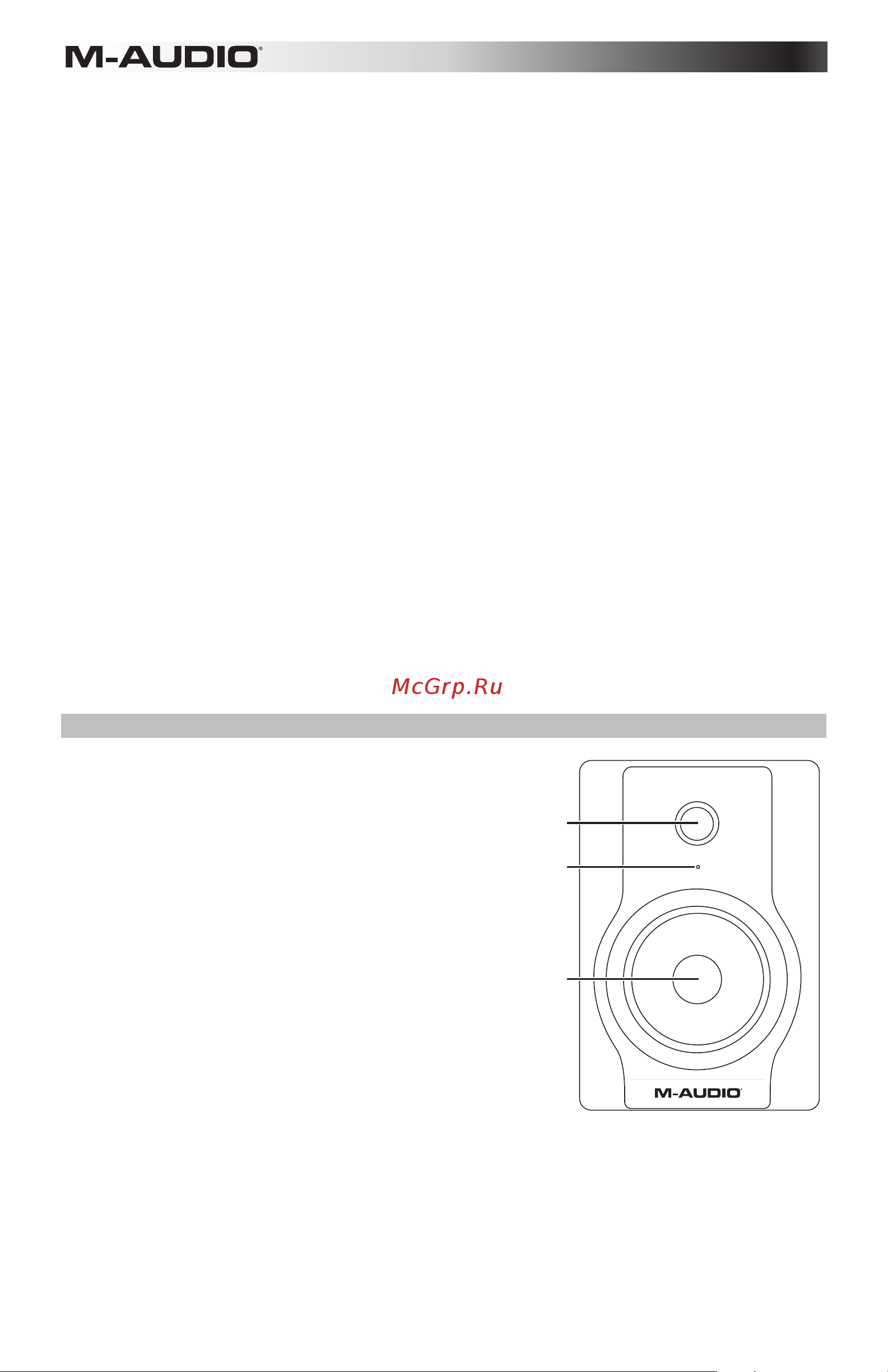

Face avant

Sur la face avant figure le voyant d'alimentation indiquant si

les enceintes (c'est-à-dire leur amplificateur) sont allumées ou

éteintes.

1. LED d'alimentation

2. Driver de fréquences hautes (tweeter)

3. Driver de fréquences de basses (woofer)

BX8
