El cableado no balanceado puede realizarse con dos o con tres conductores (TS y TRS,

respectivamente). Si utiliza un conector TS de dos conductores, la señal de entrada

negativa se conecta automáticamente a la masa, mientras que si emplea un conector

TRS de tres conductors soldado en modo no balanceado tendrá la opción de dejar el polo

negativo abierto o conectarlo a la masa. Es aconsejable conectar a la masa la entrada

negativa no utilizada. Para ello basta con unir el anillo y la pantalla del conector TRS. La

señal presente en la entrada TRS se suma a la de la entrada XLR a través de un

amplificador de entrada balanceada, por lo que ambas entradas pueden ser utilizadas de

manera simultánea. Las especificaciones de entrada son aplicables a ambas entradas.

3. Interruptor de acústica de espacio: Los monitores BX8 deben colocarse idealmente

como mínimo a 30 cm (1 pie) de distancia de la pared más cercana, el cielo raso u otra

superficie grande y plana. En el mundo real, esto puede no ser factible debido a las

limitaciones de espacio de su estudio. Por esta razón, los monitores BX8 incluyen un

interruptor de acústica de espacio. Este interruptor compensa la ubicación de las paredes

cercanas.

Consejo: Asegúrese de dejar como mínimo 7,5 cm (3 pulg.) de espacio entre la parte

trasera del altavoz y la pared, para permitir que el puerto trasero "respire"

apropiadamente. Si se coloca el altavoz a menos de 7,5 cm, puede afectarse

perjudicialmente la respuesta en frecuencias bajas.

4. Puerto de subfrecuencias: Este puerto ayuda en la reproducción de frecuencias muy

bajas al descargar las frecuencias inferiores a 60 Hz y actuar como mecanismo de

enfriamiento para evitar el recalentamiento. Este puerto no debe bloquearse.

5. Control de volumen: Este control de volumen permite establecer el nivel de presión

sonora emitido por el BX8 Carbon.

6. Switch de encendido: Prende y apaga el monitor.

7. Toma de alimentación: Esta toma admite un cable de alimentación de tres polos, a

través del cual el monitor recibe la alimentación necesaria.

8. Portafusible: Acoge el fusible externo principal.

9. Conmutador de selección de tensión: Dispone de dos opciones (115V CA y 230V CA).

Coloque este interruptor de manera que el valor de tensión corresponda con el tipo de

corriente eléctrica disponible en el país o región donde desee utilizar los monitores. El

ajuste "115V" es el adecuado para los Estados Unidos de América, mientras que en la

mayoría de los países europeos se emplea una tensión de 230V.

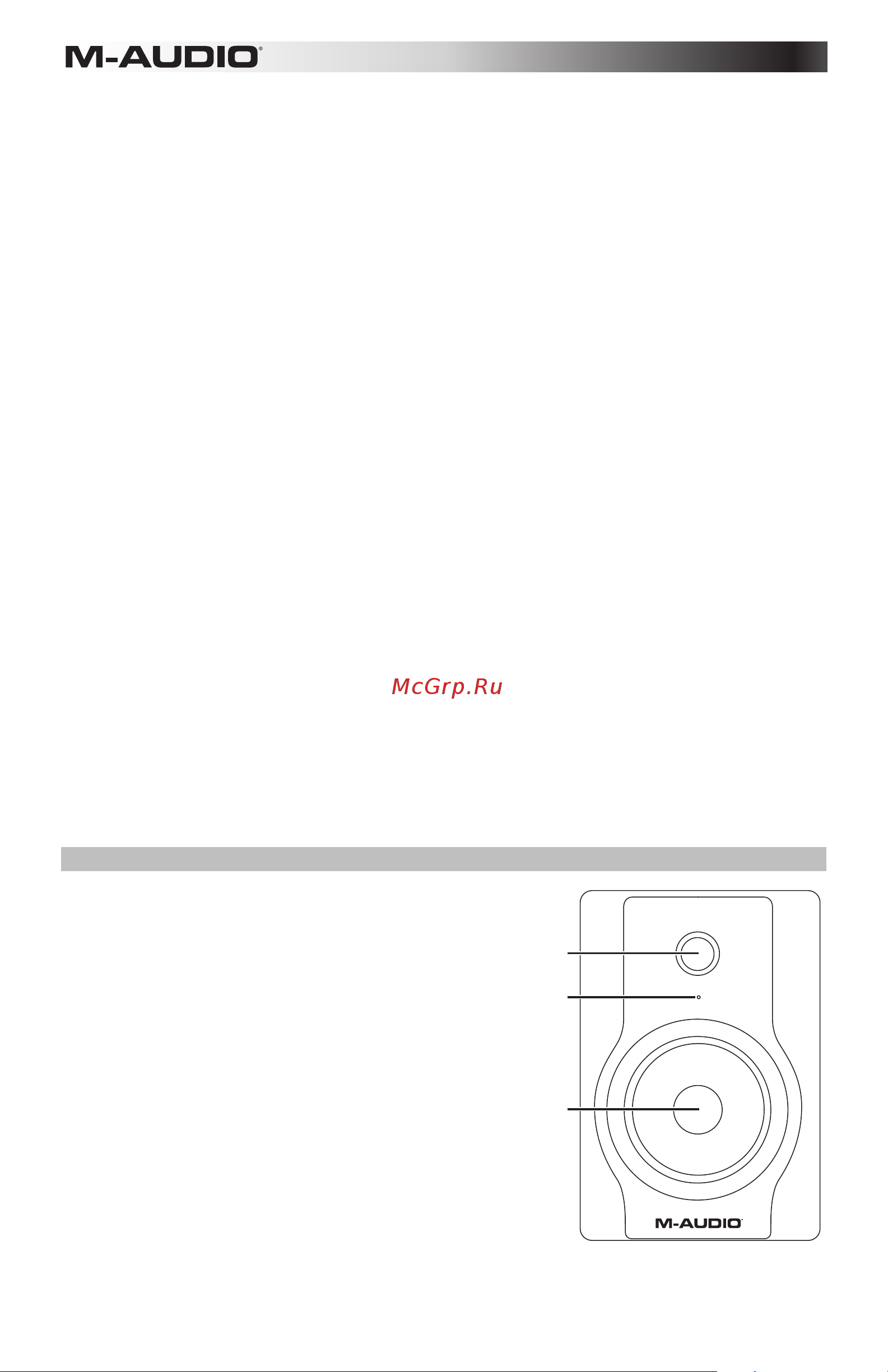

Panel frontal

El panel frontal de los monitores dispone de un LED de

alimentación que indica el estado de los mismos

(encendido/apagado).

1. LED de alimentación

2. Driver de frecuencia agudos (tweeter)

3. Driver de frecuencia graves (woofer)

BX8
