Für die unsymmetrische Signalführung können sowohl 6,35 mm (1/4") Mono- als auch

6,35 mm (1/4") Stereoklinken verwendet werden. Der negative Pol wird bei Monoklinken

automatisch an die Masse gelegt, während bei Stereoklinken die Möglichkeit besteht, den

negativen Pol unbelegt zu lassen. Wir empfehlen Ihnen jedoch, in jedem Falle den

unbelegten Pol zu erden. Brücken Sie hierzu Ring und Schaft der Stereoklinke. Die

Signale des KLINKENEINGANGS werden über einen symmetrischen Eingangsverstärker

mit den Signalen des XLR-EINGANGS summiert, d.h. beide Eingänge können gleichzeitig

genutzt werden. Die angegebenen Eingangsdaten beziehen sich auf beide Eingänge.

3. Akustischen abstand schalter: Sollten Ihre BX8 idealerweise mindestens einen Fuß von

der nächsten Wand, Decke oder jeder anderen großen, ebene Fläche entfernt sein. Dies

ist in Ihrem Studio vielleicht aus Platzgründen praktisch nicht durchführbar. Aus diesem

Grund verfügen BX8 über einen akustischen abstand schalter. Dieser Schalter

kompensiert die Platzierung in der Nähe von Wänden.

Tipp: Achten Sie darauf, einen Abstand von mindestens 3" zwischen der Rückseite des

Lautsprechers und der Wand zu lassen, damit das nach hinten abstrahlende Rohr "atmen"

kann. Das Platzieren der Lautsprecher näher als 3" kann sich nachteilig auf die

Basswiedergabe auswirken.

4. Bassreflexöffnung: Diese Öffnung unterstützt die Reproduktion von besonders tiefen

Frequenzen, indem Frequenzen unterhalb von 60 Hz ausgegeben werden. Gleichzeitig

dient sie als Kühlvorrichtung, um ein Überhitzen zu vermeiden. Diese Öffnung sollte nicht

blockiert werden.

5. Lautstärkeregler: Über diesen Lautstärkeregler kann der Schallpegel des abgestrahlten

Signals eingestellt werden.

6. Netzschalter: dieser Schalter aktiviert bzw. deaktiviert den Monitor.

7. Netzanschluss: Für abnehmbare 3-polige Kältenetzstecker.

8. Sicherungshalter: Von außen zugängliche Netzsicherung.

9. Spannungsumschalter: Über diesen Schalter können Sie Versorgungsspannung (115V

AC und 230V AC) einstellen. Beachten Sie bitte, dass die Versorgungsspannung je nach

Land variieren kann. In den USA sind 115V (AC) gängig, während in Großbritannien und

in den meisten Ländern Resteuropas mit 230V (AC) gearbeitet wird.

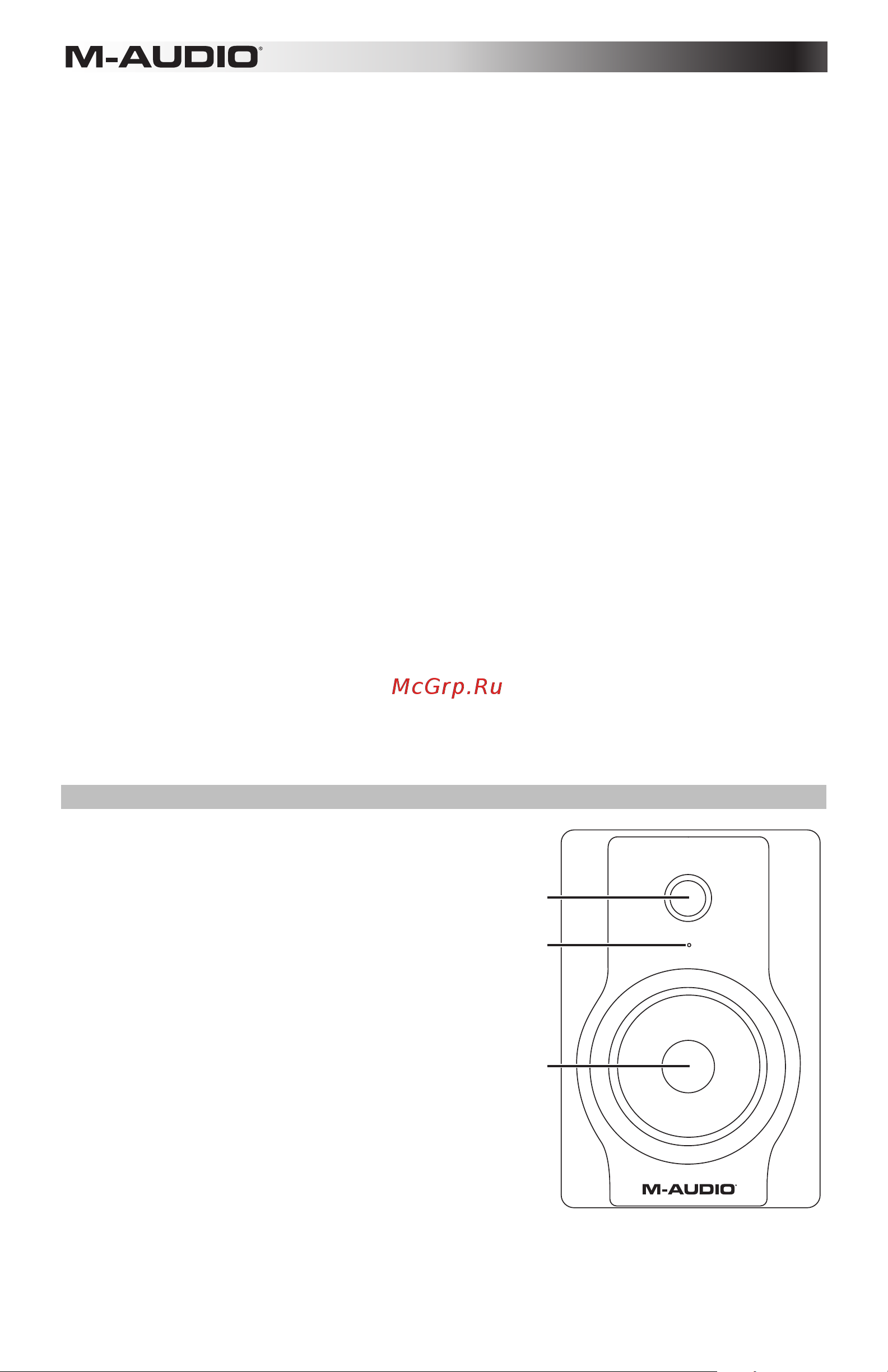

Vorderseite

An der Vorderseite der BX8 Carbon befindet sich eine

Betriebsanzeige (Power-LED), an der Sie ablesen, ob

die Monitore ein- oder ausgeschaltet sind.

1. Betriebsanzeige (Power-LED)

2. Hochtöner

(Tweeter)

3. Tieftöner

(Woofer)
