7
MEZ63829306(REV00)

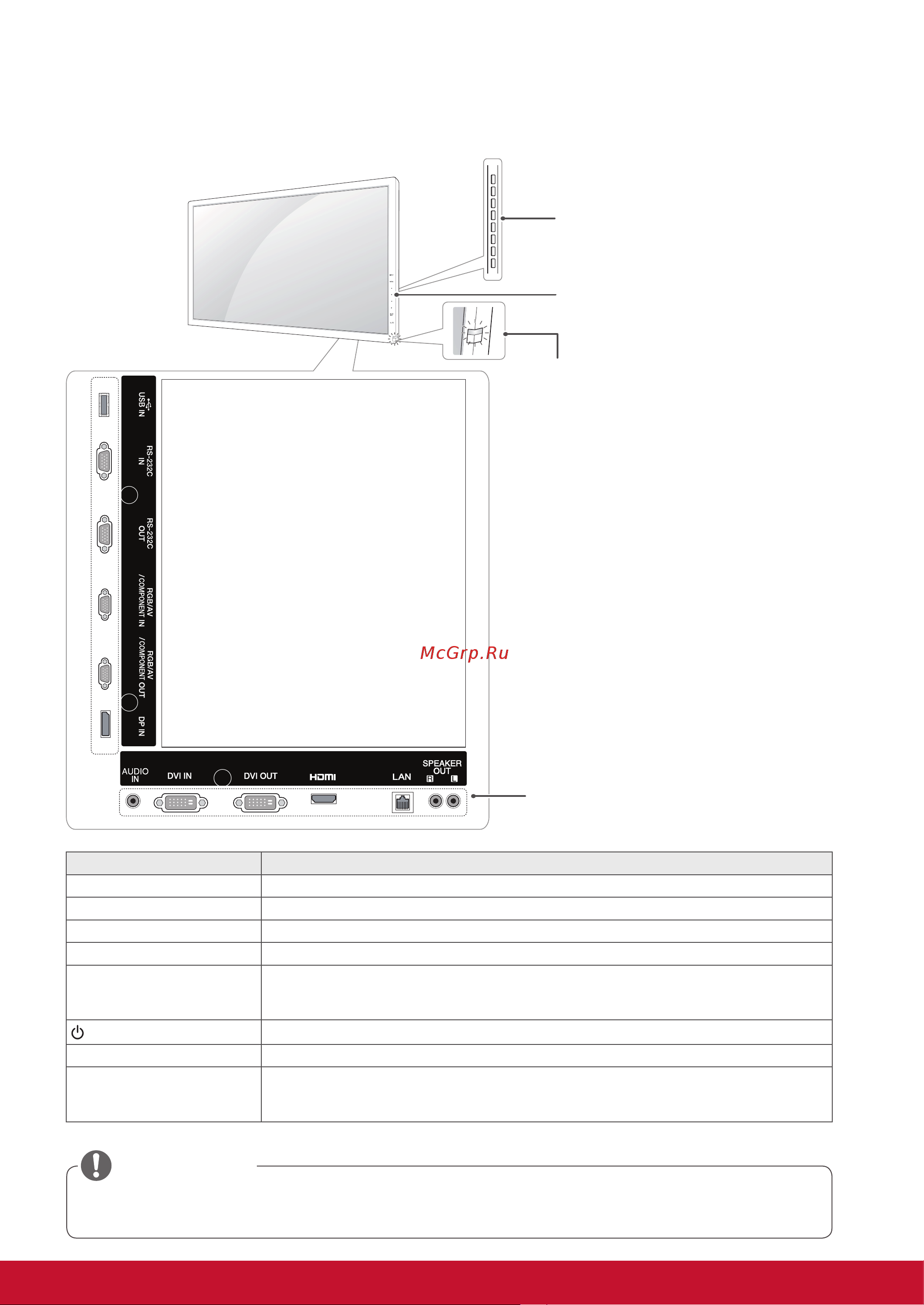

Составляющие и кнопки
Панель подключения
Кнопки на экране
Отметки экрана
ИК приёмник /
Индикатор питания
Светится: включено
Не светится: выключено
Чтобы включить или выключить индикатор питания, выберите в главном меню ОПцИИ.
Обозначения на экране Описание
INPUT (ВХОД) Изменение источника входного сигнала.
MENU (МЕНЮ) Открытие главного меню или сохранение изменений и выход из меню.
▼▲ Кнопки навигации
◄ ► Настройка громкости
AUTO/SET (АВТО/
УСТАНОВКА)
Автоматическая установка при использовании входа RGB. Также эта кнопка
используется для установки или ввода при внесении изменений в настройки в
экранных меню.
/ I
Включает или выключает устройство.
ИК приёмник Получение сигнала от пульта ДУ.
Индикатор питания Этот индикатор горит зеленым цветом, когда дисплей работает нормально (питание
включено). Если дисплей работает в спящем режиме (режиме энергосбережения),
индикатор меняет цвет на янтарный.
ПРИМЕЧАНИЕ
