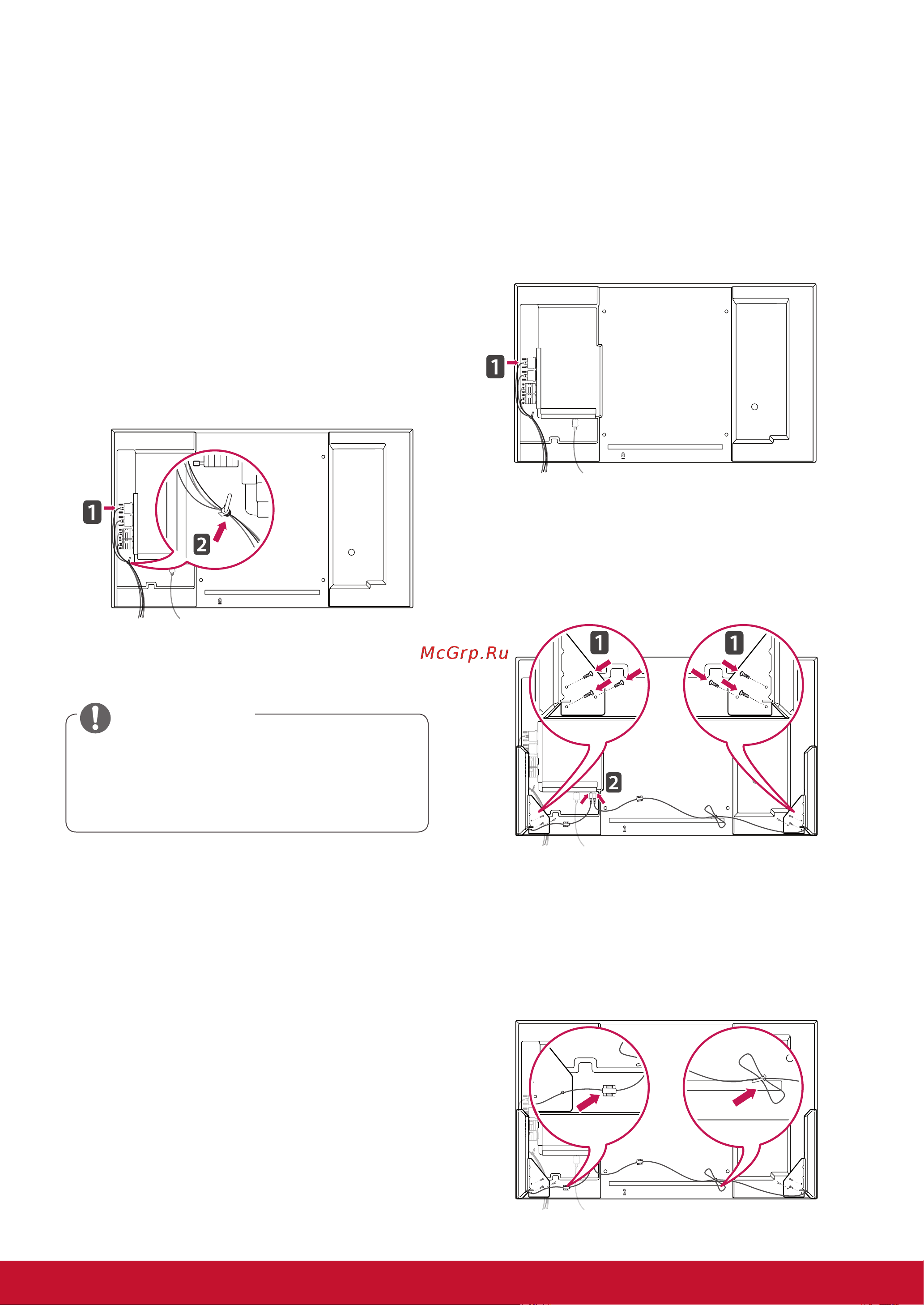

Viewsonic CDP5537-L [12/76] Использование установки стяжки для кабеля
![Viewsonic CDP5537-L [12/76] Использование установки стяжки для кабеля](/views2/2013160/page12/bgc.png)
8
Подключение динамиков
- Только для некоторых моделей.
1
Подключите кабель входного сигнала до
установки динамиков.
3
После установки динамиков закрепите
кабели при помощи держателей и стяжек
для кабелей.
2
Прикрепите динамик при помощи винта,
как показано на следующем рисунке. Затем
подключите кабель динамиков.
Стяжка для кабеля предназначена только
для моделей CDP4237-L и CDP4737-L.
ПРИМЕЧАНИЕ
Использование установки
стяжки для кабеля
- Совместимость только с моделями CDP4237-L
и CDP4737-L.
Во-первых, подключите входной сигнальный
кабель.
Вставьте стяжку для кабеля в отверстие в
нижней части с обратной стороны как показано
на рисунке, чтобы закрепить кабели.
