УПРАВЛЕНИЕ НЕСКОЛЬКИМИ
УСТРОЙСТВАМИ
Используйте этот способ для подключения нескольких устройств к одному компьютеру. Можно
управлять несколькими мониторами одновременно, подключив их к одному компьютеру.
В меню Опции должен быть установлен идентификатор Установить ID от 1 до 99 без повторов.
Подключение кабеля

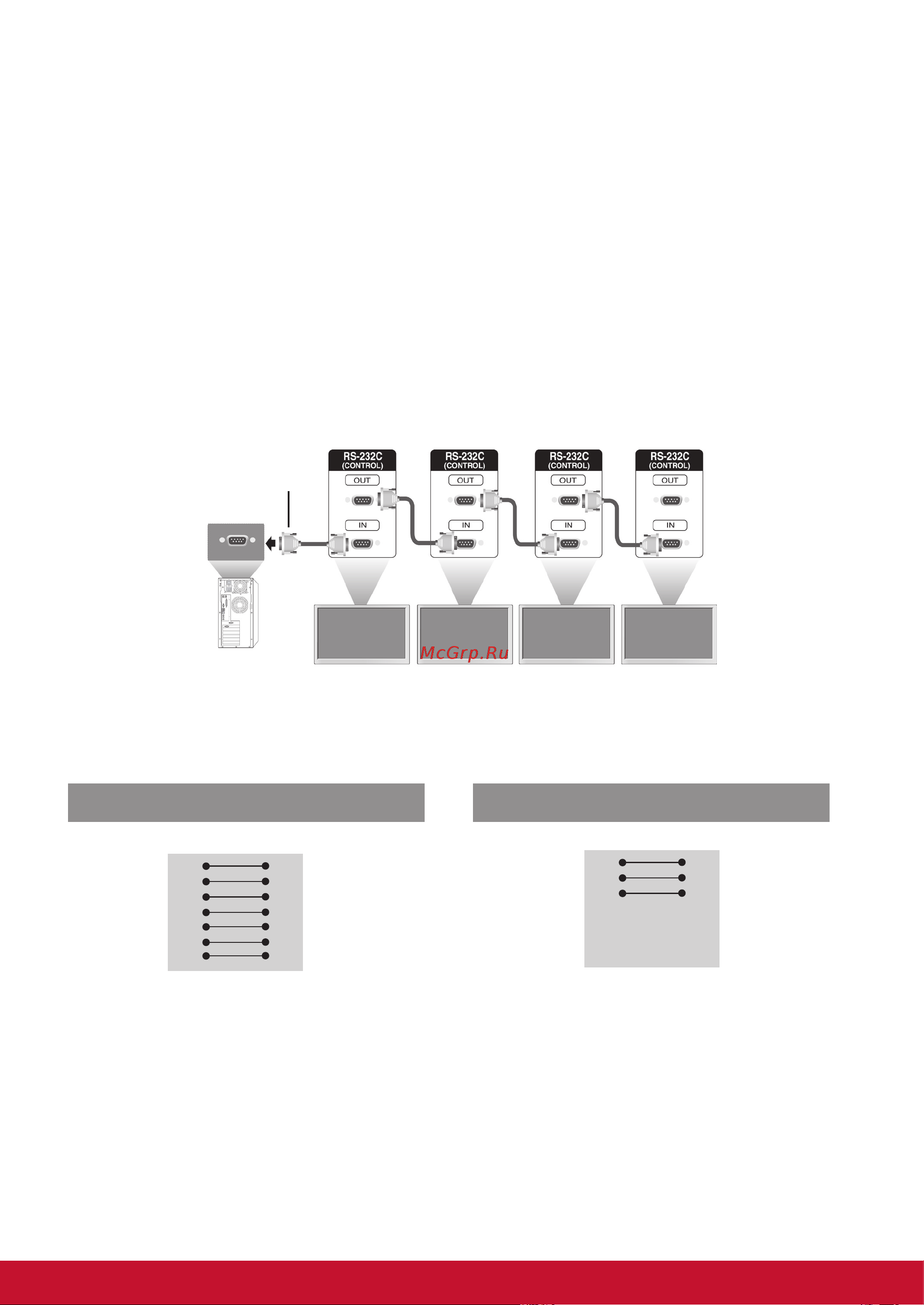

Подсоедините кабель RS-232C, как показано на рисунке.
Протокол RS-232C используется для связи между компьютером и монитором. С компьютера
можно включить и выключить монитор, выбрать источник входного сигнала или настроить
экранное меню.
Параметры обмена данными
Монитор 1 Монитор 2 Монитор 3 Монитор 4
Компьютер
Кабель RS-232C
(не входит в комплект поставки)
Конфигурации RS-232C
RXD
TXD
GND
DTR
DSR
RTS
CTS
RXD
TXD
GND
DTR
DSR
RTS
CTS
TXD
RXD
GND
DSR
DTR
CTS
RTS
TXD
RXD
GND
DSR
DTR
CTS
RTS
Компьютер Установить
Компьютер Установить
2
3
5
4
6
7
8
3
2
5
6
4
8
7
D-Sub 9 D-Sub 9
(Гнездовой) (Гнездовой)
D-Sub 9 D-Sub 9
(Гнездовой) (Гнездовой)
2
3
5
4
6
7
8
3
2
5
6
4
7
8
Скорость передачи: 9600 бод (UART)
Разрядность: 8 бит
Бит четности: нет
Cтоповый бит: 1 бит
Контроль потока: нет
Код обмена данными: код ASCII
Используйте кабель "компьютер-компьютер" (развернутый кабель)
Конфигурации с 7 проводами
(стандартный кабель RS-232C)
3-проводные конфигурации
(нестандартный кабель)
