Viewsonic CDP5537-L [69/76] Ед изм мм
![Viewsonic CDP5537-L [69/76] Ед изм мм](/views2/2013160/page69/bg45.png)
65
42
дюйма
47
дюймов
55
дюймов
A 991,7 1102,0 1281,6
B 298,3 298,3 298,3
C 37,5 37,5 37,8
D 76,1 76,1 80,0
E 584,3 646,4 752,4
F 659,2 720,9 825,7
G 726,0 824,2 950,0
H 27,6 28,0 33,5
I 27,6 28,0 33,5
J 27,6 28,0 33,5
K 102,4 102,5 106,8
L 140,3 140,3 136,4
M 295,9 351,0 440,8
N 92,2 123,2 176,2
O 400.0 400.0 400.0
P 400.0 400.0 400.0
Указанные выше характеристики
продуктов могут быть изменены без
предварительного уведомления в
связи с модернизацией функций
устройства.

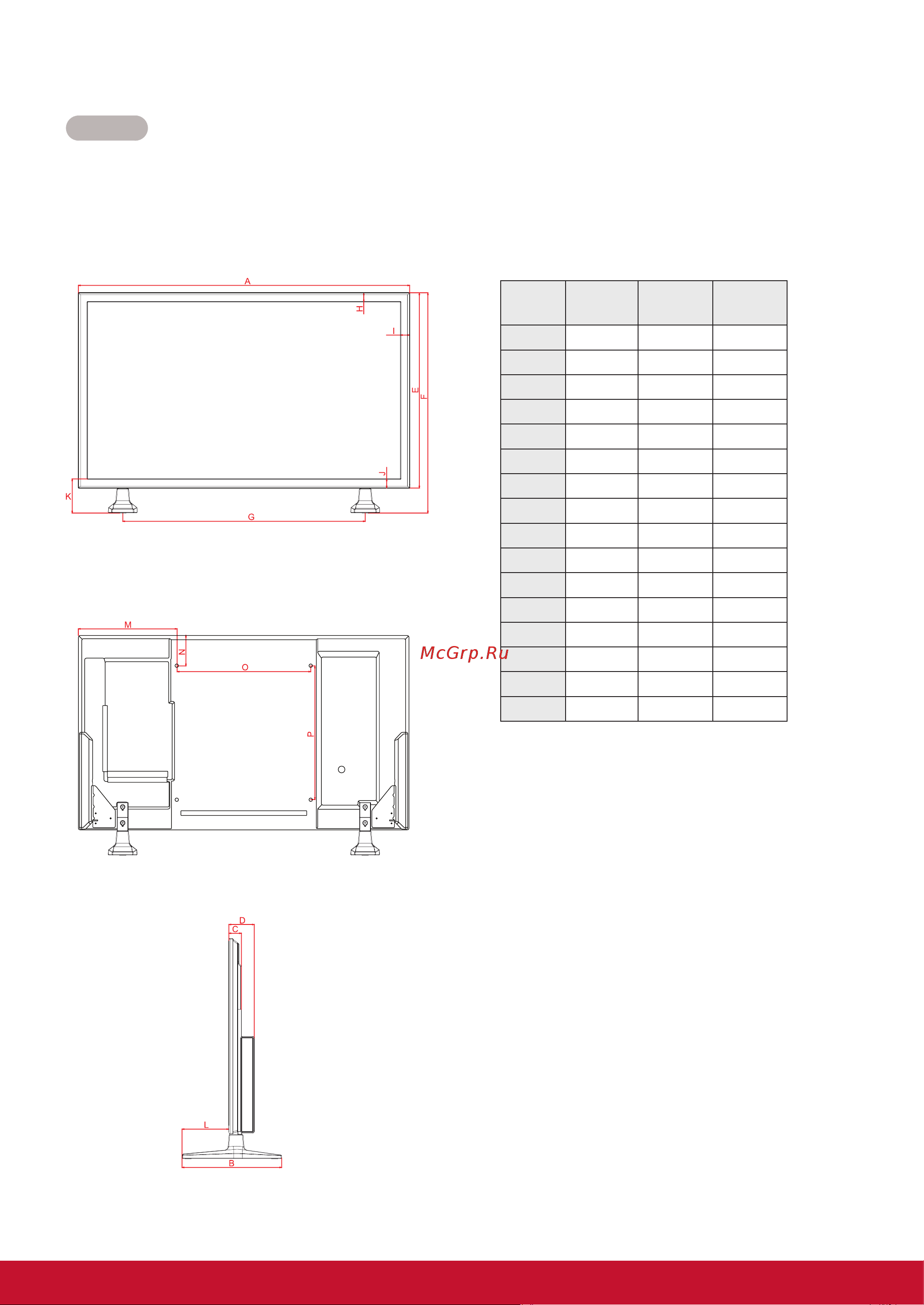

Размеры
Рисунки в данном руководстве могут отличаться от фактического продукта и компонентов.
Размеры винтов указаны в разделе "Монтаж на стене". ( см. стр.11 )
(ед. изм. : мм)
