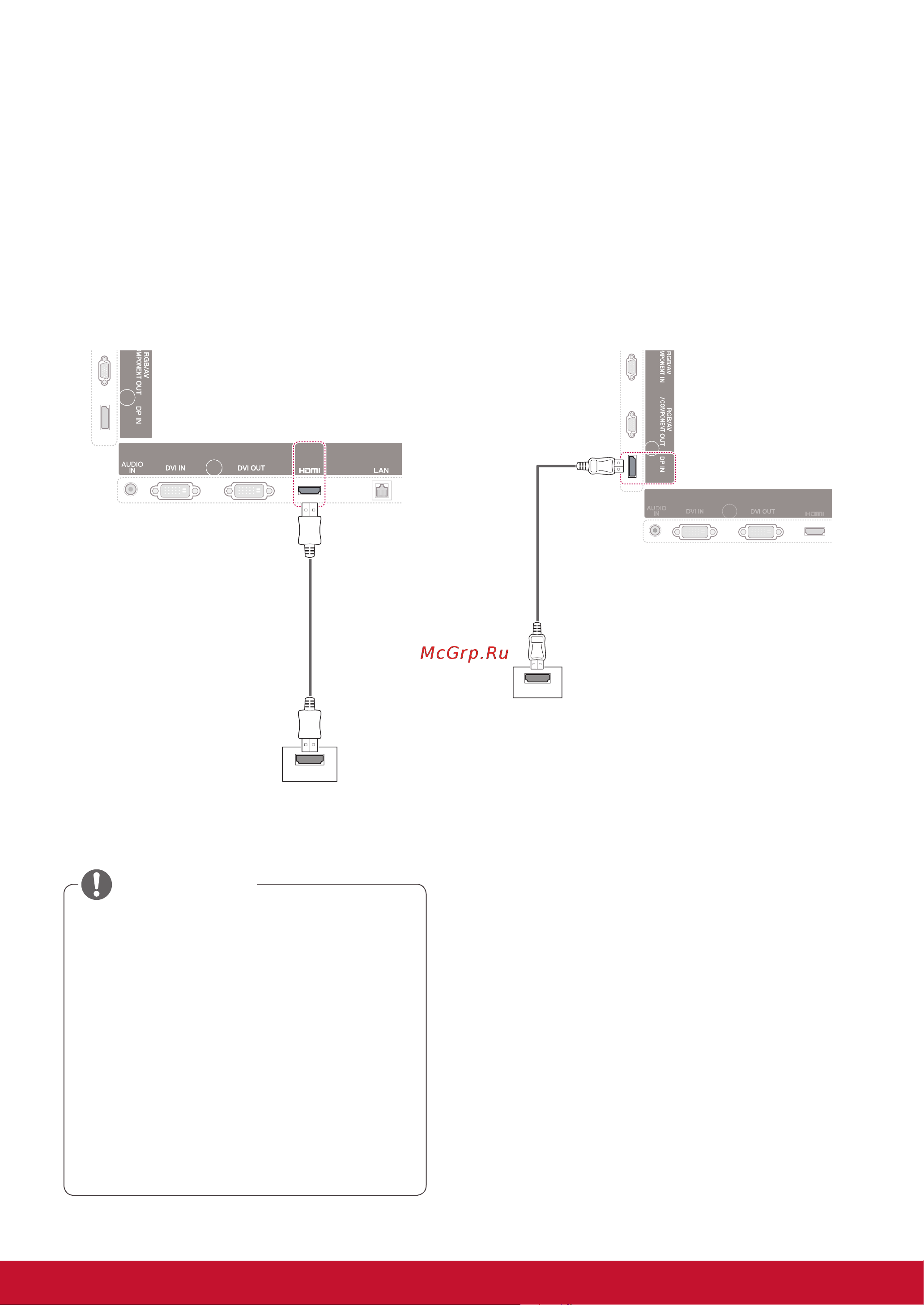

Подключение HDMI
Передача цифрового видео- и аудиосигналов
с компьютера на монитор. Подключите
компьютер к телевизору с помощью кабеля
HDMI, как показано на следующем рисунке.
Выберите источник входного сигнала HDMI/DVI.
Подключение Display Port
Передача цифрового видео- и аудиосигналов с
компьютера на монитор. Подключите компьютер
к монитору с помощью кабеля Display Port, как
показано на следующих рисунках.
Выберите источник входного сигнала Display
Port.
Используйте высокоскоростной кабель
HDMI™.
Проверьте ПО компьютера, если в режиме
HDMI отсутствует звук. На некоторых ПК
требуется вручную менять аудиовыход по
умолчанию на HDMI.
Если вы хотите использовать режим HDMI
PC, следует переключить устройство PC/
DTV в режим PC.
При использовании HDMI PC могут
возникнуть неполадки с совместимостью.
ПРИМЕЧАНИЕ
HDMI
DP OUT
(не входит
в комплект
поставки)
(не входит в комплект
поставки)
