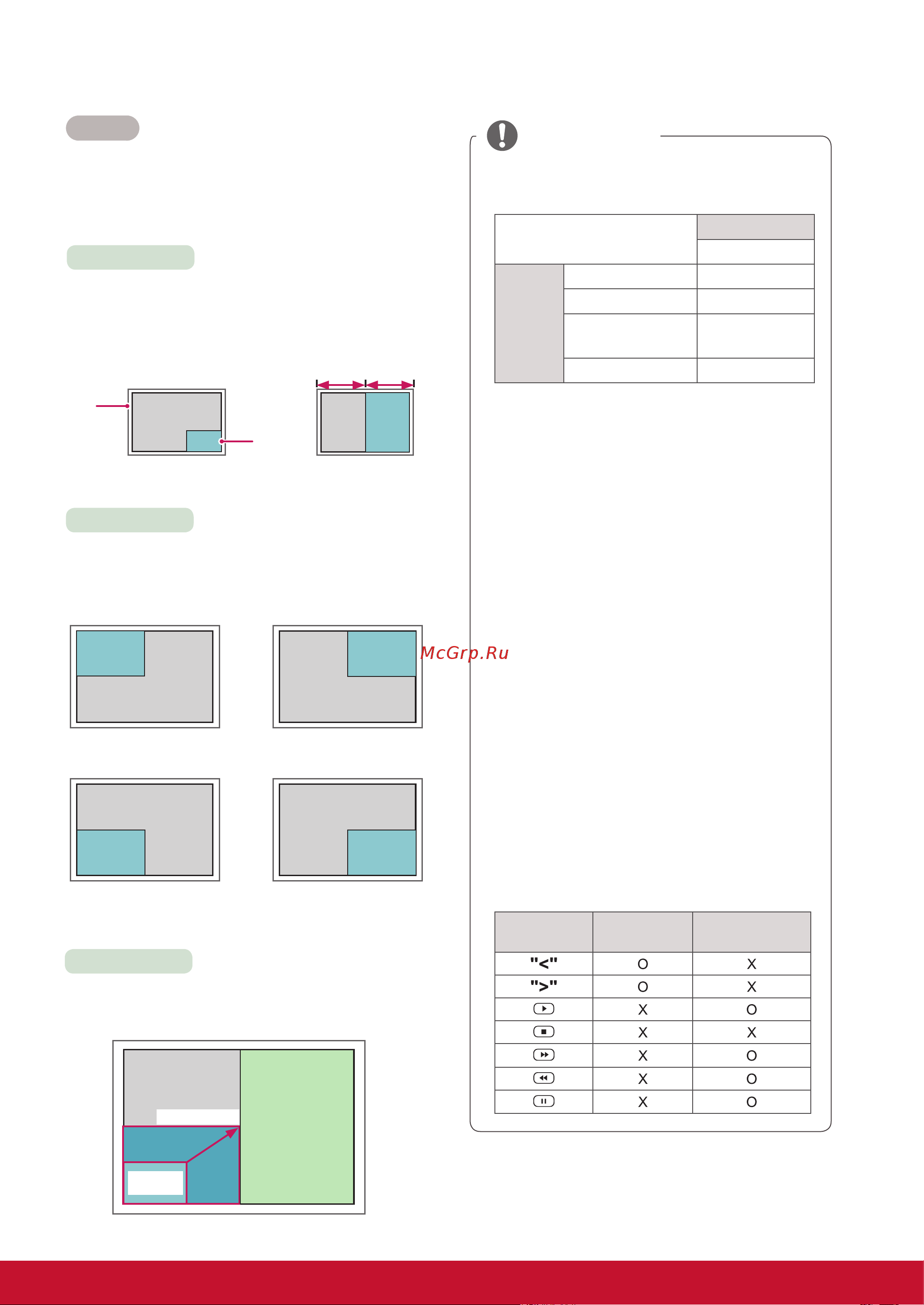

![Viewsonic CDP5537-L [53/76] Примечание](/views2/2013160/page53/bg35.png)
49
PIP/PBP
Воспроизведение видео и фотографий,
хранящихся на USB-устройстве на одном
мониторе, разделив его на основной и
вспомогательный экраны. (см. стр.37)
Позиция
Режим
Размер
вверху слева вверху справа
внизу слева внизу справа
*PIP(Картинка в картинке): Отображает
Вспомогательный экран внутри главного.
*PBP(Картинка за картинкой): Отображает
Вспомогательный экран рядом с главным.
Настраивает позицию вспомогательного экрана
(вверх слева, внизу слева, вверху справа, внизу
справа)
Устанавливает размер вспомогательного экрана
(размер 0-10).
< 1920x1080 >
PBP
960x1080
0 :
480x270
PIP
10 : 960x540
Вспомогательные экран поддерживается только
при использовании USB-устройства.
Вспомогательная
USB
Главная
Компонент O
RGB O
HDMI/DVI-D/
Display Port
O
AV X
В режиме PIP можно менять только размер и
положение.
При выборе режима PBP опция формат
экрана в меню ИЗОБРАЖЕНИЕ отключается
(фиксируется формат 16:9).
Когда функция PBP активна, функция
Видеостена не работает.
Источник звука следует выбрать до того, как
запускать функции PIP или PBP. (Выберите
Главную или Вспомогательную)
Если не удается выбрать ни главную, ни
вспомогательную звуковую дорожку, и если
экранное меню исчезает через какое-то время
или при нажатии кнопок Exit (Выход) либо Back
(Назад), это означает, что окно экрана PIP/PBP
не активировано.
Невозможно изменить звуковую дорожку во
время работы функций PIP или PBP. Если
нужно изменить звуковую дорожку, придется
перезапустить PIP/PBP.
Качество изображения в окне экрана
устанавливается в соответствии со значениями,
установленными в главном меню, а не на USB-
устройстве.
Когда питание отключено/включено, режим PIP/
PBP отключается.
В режиме PIP/PBP видеозаписи
воспроизводятся последовательно и
непрерывно.
Приведенные ниже кнопки работают в режиме
PIP.
Кнопка
(Фото)
Movie (Фильм)
ПРИМЕЧАНИЕ
Главная
экран
Вспомога-
тельная
экран
PIP
PBP
