62

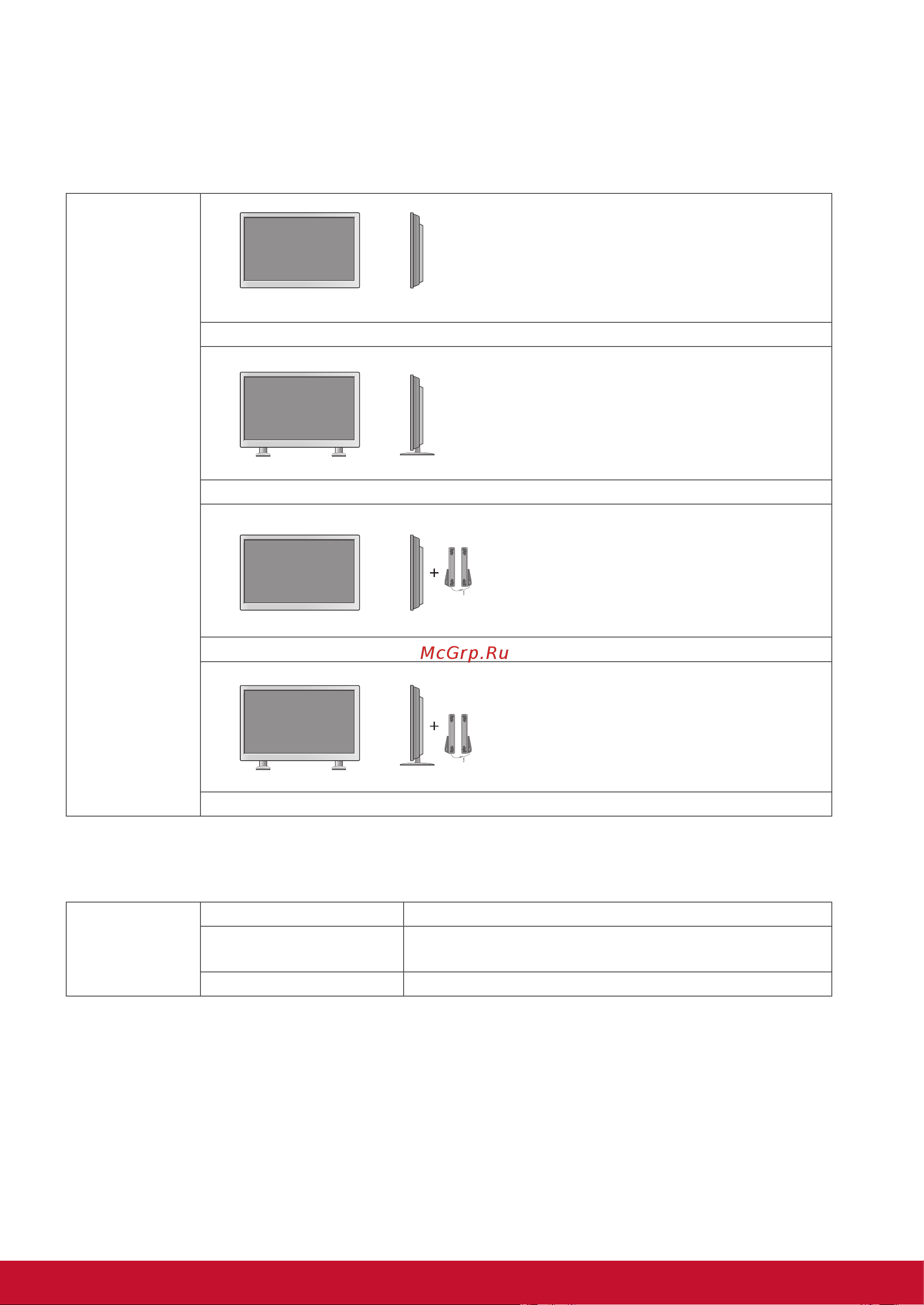

Размеры
(ширина x
высота x
глубина) / Вес
1102,0 мм x 646,4 мм x 37,4 мм / 17,5 кг
1102,0 мм x 720,9 мм x 298,3 мм / 18,9 кг
1102,0 мм x 646,4 мм x 74,1 мм / 18,3 кг
1102,0 мм x 720,9 мм x 298,3 мм / 19,7 кг
* Применимо только для моделей, которые поддерживают подключение динамиков
Аудио Аудиовыход RMS 10 Вт + 10 Вт (Справа + Слева)
Входная
чувствительность
0,7 Vrms (среднеквадратическое напряжение в
вольтах)
Импеданс динамиков 8 Ом
Указанные выше характеристики продуктов могут быть изменены без предварительного уведомления
в связи с модернизацией функций устройства.
