30
Magyar
(2) Patronos tokmány
(3) Szélező vezető (20. ábra)
(4) Sablon vezető adapter (B)
Trend termékhez.
A tetszés szerint választható tartozékok előzetes bejelentés
nélkül bármikor változhatnak.
ALKALMAZÁSOK
䡬 Hornyoláson és rovátkoláson alapuló famegmunkálási
feladatok.
AZ ÜZEMBEHELYEZÉS ELŐTTI TENNIVALÓK
1. Áramforrás
Ügyeljen rá, hogy a készülék adattábláján feltüntetett
feszültség értéke megegyezzen az alkalmazni kívánt
hálózati feszültséggel.
2. Hálózati kapcsoló
Ügyeljen rá, hogy a hálózati kapcsoló KI állásba legyen
kapcsolva. Ha a csatlakozódugót úgy csatlakoztatja a
dugaszolóaljzatba, hogy közben a hálózati kapcsoló BE
állásban van, a kéziszerszám azonnal működésbe lép,
ami súlyos balesetet idézhet elő.
3. Hosszabbító vezeték
Ha a munkaterület az áramforrástól távol található,
akkor egy megfelelő keresztmetszetű és teljesítményű
hosszabbító vezetéket kell alkalmazni.
FÚRÓHEGYEK BEHELYEZÉSE ÉS
ELTÁVOLÍTÁSA
FIGYELMEZTETÉS
Ne feledje kikapcsolni a tápellátást és kihúzni a dugaszt
az aljzatból a súlyos balesetek elkerülése érdekében.
1. Fúróhegyek behelyezése
(1) Tisztítsa meg, és helyezze be a fúrószárat a patronos
tokmányba, amíg a szár le nem ér a fenékig, majd
húzza vissza kb. 2 mm-nyire.
(2) A fúróhegy behelyezése után, a forgórész tengelyt tartó
rögzítő csap benyomása közben stabilan húzza meg
a 23 mm-es csavarkulccsal az óramutató járásával
megegyező irányba a patronos tokmányt (a maró aljáról
nézve). (1. ábra)
VIGYÁZAT
䡬 Ügyeljen a patronos tokmány stabil meghúzására a
fúróhegy behelyezése után. Ennek elmulasztása a
patronos tokmány sérülését okozza.
䡬 A patronos tokmány meghúzása után ne helyezze be
a rögzítő csapot a forgórész tengelybe. Ennek
elmulasztása a patronos tokmány, rögzítő csap és
forgórész tengely sérülését okozza.
(3) Amikor a 8 mm átmérőjű fúrószárat használja, cserélje
ki a patronos tokmányt a 8 mm átmérőjű fúrószárhoz
való tokmánnyal, mely alaptartozék.
2. A fúróhegyek eltávolítása
A fúróhegyek eltávolítása során a fúróhegyek
behelyezésére vonatkozó lépéseket fordított sorrendben
végezze el.
VIGYÁZAT
A patronos tokmány meghúzása után ne helyezze be
a rögzítő csapot a forgórész tengelybe. Ennek
elmulasztása a patronos tokmány, rögzítő csap és
forgórész tengely sérülését okozza.
A MARÓ HASZNÁLATA
1. A vágási mélység beállítása (2. ábra)
(1) Helyezze a szerszámot sima fafelületre.
(2) Forgassa az óramutató járásával ellentétes irányba a
gyors beállító kart ütközésig. (3. ábra)
(3) Forgassa el a fékblokkot úgy, hogy az a rész, melyre
a fékblokk vágási mélység beállító csavarja nem
illeszkedik, a fékrúd aljához érjen. Lazítsa meg a rúd
rögzítő gombot, hogy a fékrúd érintkezzen a fékblokkal.
(4) Lazítsa meg a rögzítő kart, és nyomja addig a
szerszámtestet, amíg a fúróhegy éppen nem érinti a
sima felületet. Húzza meg a rögzítő kart ennél a pontnál.
(4. ábra)
(5) Húzza meg a rúd rögzítő gombot. Állítsa a mélységjelzőt
a beosztás „0” fokához.
(6) Lazítsa meg a rúd rögzítő gombot, és addig emelje,
amíg a jelző a kívánt vágási mélységet jelentő fokhoz
nem ér. Húzza meg a rúd rögzítő gombot.
(7) Lazítsa meg a rögzítő kart, és nyomja lefelé a
szerszámtestet, amíg a fékblokk el nem éri a kívánt
vágási mélységet.
A felsőmarón a vágási mélység finombeállítása
elvégezhető.
(1) Illesszen gombot a finombeállító gombra.
(2) Forgassa az óramutató járásával megegyező irányba
a gyors beállító kart, amíg a gyors beállító kar a
fékcsavarhoz nem ütközik. (5. ábra)
Ha a gyors beállító kar nem ütközik a fékcsavarhoz,
a csavar nincs megfelelően behelyezve.
Ilyen esetben enyhén lazítsa meg a rögzítő kart, és
nyomja erővel felülről lefelé a készüléken (felsőmarón),
és forgassa el ismét a gyors beállító kart a csavar
megfelelő behelyezése után.
(3) A vágási mélység a finombeállító gomb elforgatásával
a rögzítő kar kioldása után állítható be. Ha a
finombeállító gombot az óramutató járásával ellentétes
irányba forgatja, sekélyebb vágást kap, míg ellenkező
irányba való forgatás esetén mélyebb lesz a vágás.

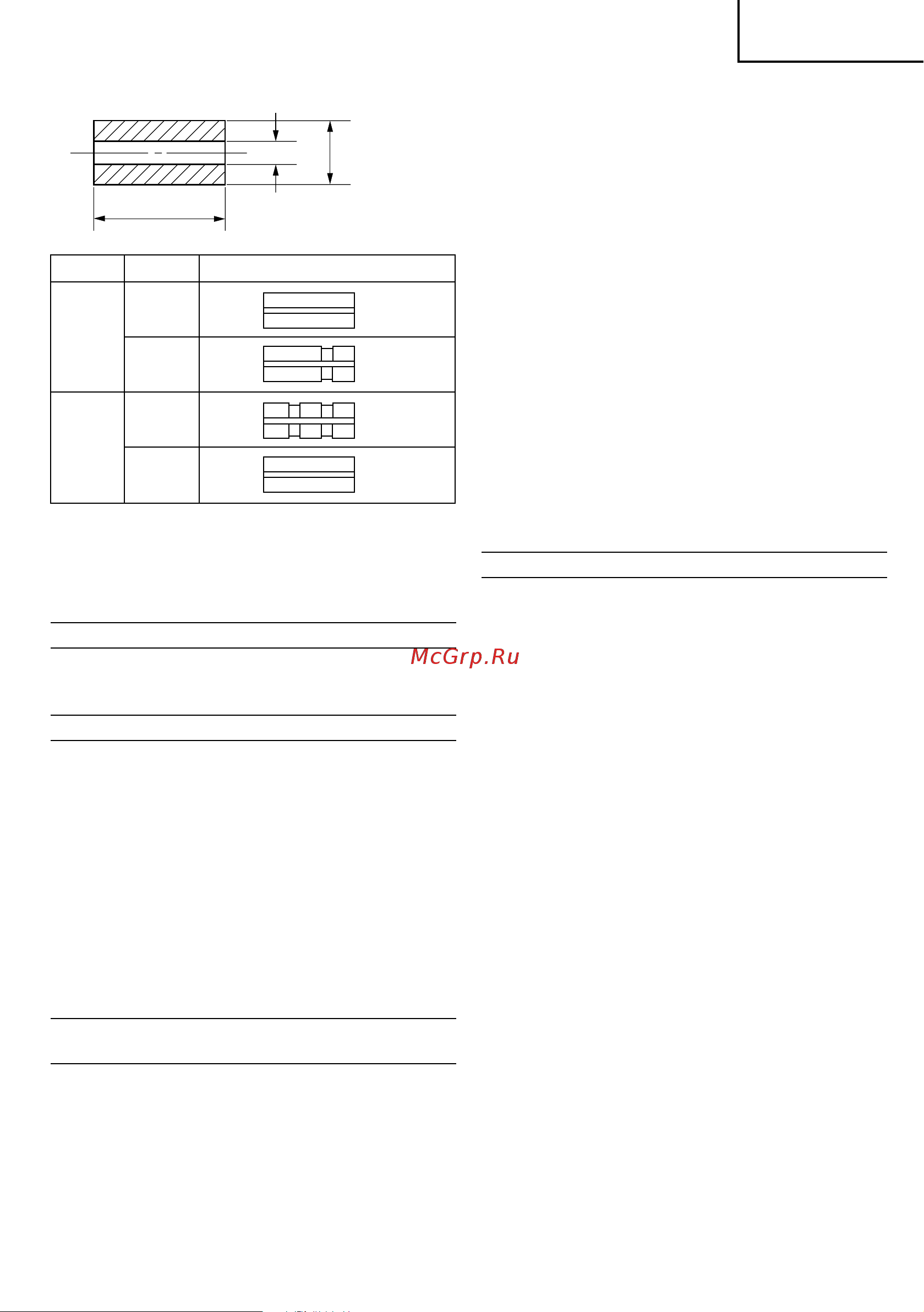

d
D
20 mm
Dd Tokmányhüvely formája
12 mm
6 mm
Nincs vájat
3 / 8”
1 vájat
1 / 2”
3 / 8”
2 vájat
10 mm
Nincs vájat
05Hun_M12V2_EE 1/15/09, 11:3330
