Darina PL KM 241 361 1ХW [10/40] Электроконфорки стола
![Darina PL KM 241 361 1ХW [10/40] Электроконфорки стола](/views2/2017549/page10/bga.png)
Руководство по эксплуатации КM241 00 000 РЭ U RU
7
Наименование
Мощ-
ность,
кВт
Природный газ
ном. давл. 1300 Па
Природный газ ном.
давл. 2000 Па
Сжиженный газ
ном. давл. 3000 Па
Маркиров-
ка сопла
ВМП Маркировка
сопла
ВМП Маркиров-
ка сопла
ВМП
Максимальный расход газа по плите с
4-мя газовыми горелками
- 696 л/ч 696 л/ч 445 г/ч
Максимальный расход газа по плите с
3-мя газовыми горелками
- 594 л/ч 594 л/ч 380 г/ч
Максимальный расход газа по плите с
2-мя газовыми горелками
- 372 л/ч 372 л/ч 190 г/ч
Примечание: Мощности горелок стола, установленных в Вашей плите указаны в фирменной табличке.
В графах «маркировка сопла» указан диаметр отверстия сопла в мм х 100.
Для плит, оснащённых кранами c регулируемым ВМП, настройка расхода газа производится поворотом ВМП. Регули-
рование производится до обеспечения устойчивого горения на малом пламени. При переводе на другое давление газа
необходимо заменить сопла горелок и отрегулировать расход газа через ВМП, без замены ВМП.
8.2. ПОТРЕБЛЯЕМАЯ ЭЛЕКТРИЧЕСКАЯ МОЩНОСТЬ ПЛИТЫ
№
п/п
Перечисление параметров
Мощность, Вт
КМ241 301
KM241 303
КМ241 304
КМ241 305
КМ241 306
КМ241 307
КМ241 308
КМ241 311
КМ241 312
КМ241 313
КМ241 321
КМ241 322
КМ241 323
КМ241 337
КМ241 359
КМ241 361
КМ241 362
1. Установленная мощность плиты
2000
2015
3515
3521
3521
3515
3521
3547
3553
3553
3000
3000
3015
4515
3521
3547
3553
2. Единовременная потребляемая
мощность плиты
2000
2015
2015
2021
2021
2015
2021
2047
2053
2053
3000
3000
3015
3015
2021
2047
2053
8.3. ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
■ Суммарный вес продуктов, располагаемых на решётке жарочного шкафа,не более, кг...............3
■ Суммарный вес продуктов, располагаемых на противне жарочного шкафа,не более, кг...............3
■ Суммарный вес продукта, располагаемого на вертеле, не более, кг..............................................2
■ Вес посуды с продуктами, устанавливаемой на решетку стола по центру над каждой горелкой
не более, кг..........................................................................................................................................10
■ Диаметр посуды, устанавливаемой на решетку стола, не менее, мм.........................................120
■ Диаметр посуды, устанавливаемой на решетку стола, не более, мм.........................................240
■ Конструкция направляющих обеспечивает устойчивость, выдвинутых из духовки не менее чем
на половину решетки с противнем или поддона с противнем при их равномерном нагружении
массой, не более 3 кг.
9. ПАНЕЛЬ УПРАВЛЕНИЯ
■ На рисунке панели управления
(рис.10) присутствуют элементы
комфортности, которые могут
присутствовать на панелях различных
моделей плит. Для Вашей плиты
перечень элементов комфортности
указан в таблице комфортности
моделей плит на обложке настоящего
руководства.
1. Рукоятка управления терморегулятора.
2. Сигнальная лампа включения
нагревателей жарочного шкафа.
3. Рукоятка управления переключателя
режимов работы жарочного шкафа.
4. Рукоятка управления
электромеханическим (механическим
таймером.
5. Рукоятка управления переключателем
режимов работы электроконфорок.
6. Рукоятка управления крана горелок стола.
7. Табло электронных часов
8. Электронный таймер.
10. ЭЛЕКТРОКОНФОРКИ СТОЛА
ВНИМАНИЕ! Плиты моделей, имеющих две электроконфорки оснащены
устройством блокировки автоматически отключающим заднюю левую
электроконфорку при включении жарочного шкафа.
6
21 3
4
6

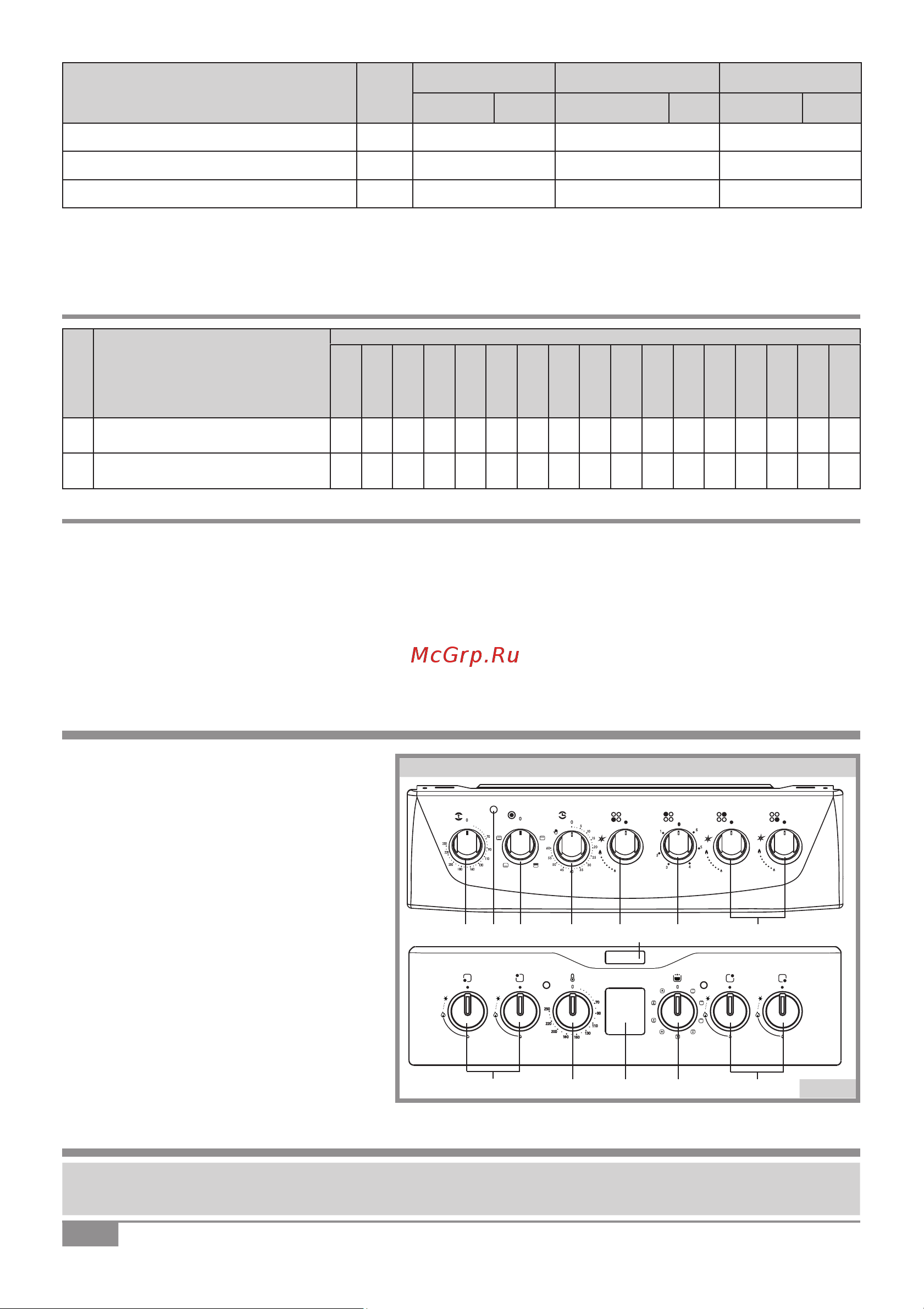

Панель управления плиты
рис.10
5
6
6
3
1
8
7
!
