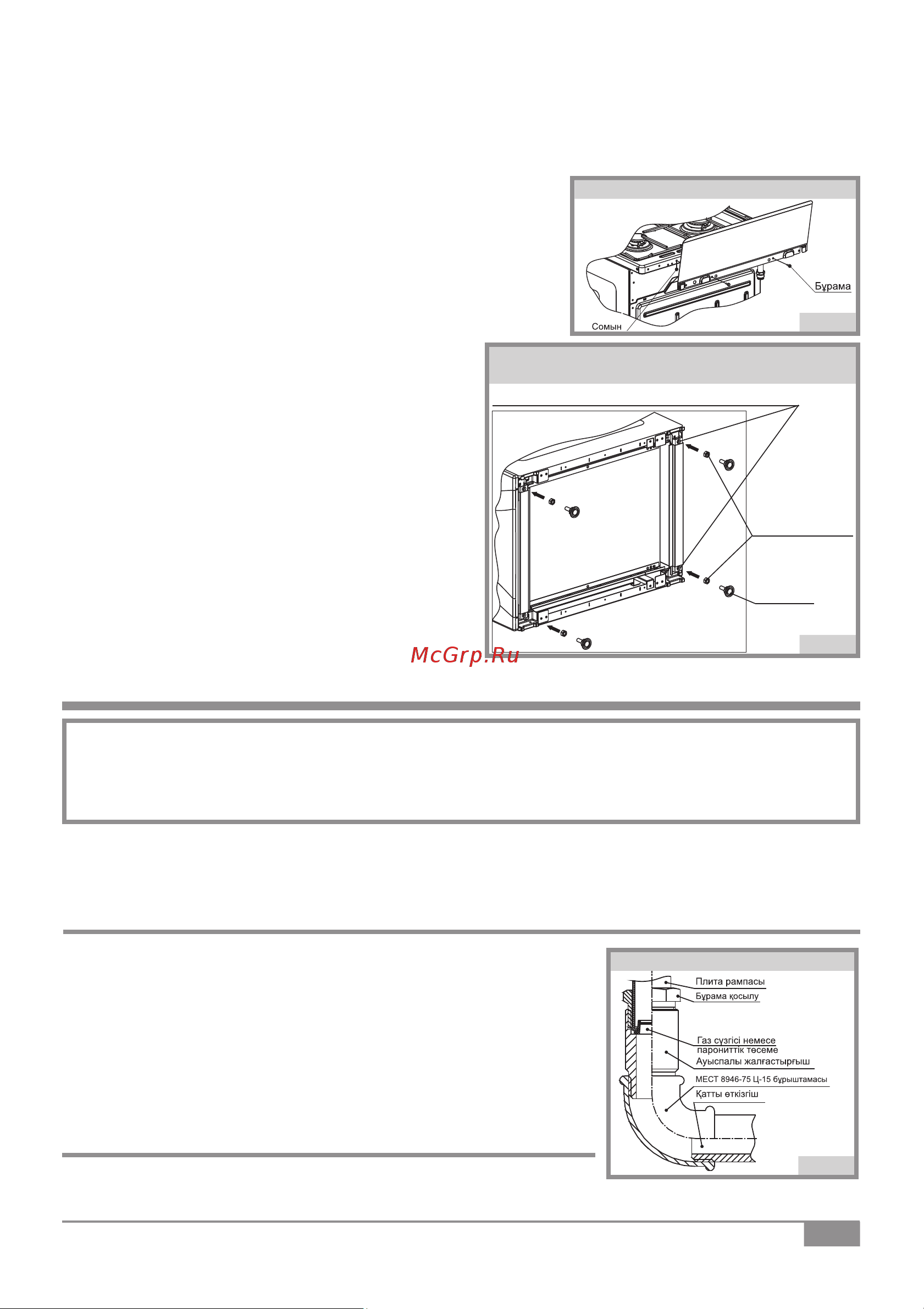

KZ Пайдалану бойынша нұсқаулық KM241 00 000 РЭ U
20
қашықтық кем дегенде 1 м болу керек.
■ Yстіңгі беті бойынша плита yстелінің жұмыс бетінен жоғары жиhаз, сонымен қатар асyй орамал-
дары, перделер жəне т.б. олардың тұтануын жоққа шығаратын қауіпсіз қашықтықта орналасу керек.
■ Плитаны қыздыру шкафы есігінің тұтқасынан ұстап жылжытуға тыйым салынады. Плитаны
жылжытқан кезде, қыздыру шкафы есігін аздап ашып, оны қыздыру шкафының жоғарғы бөлігінен
ұстау ұсынылады.
■ Yстел қақпағы жоқ плиталар yлгілері плитаны орнату ал-
дында бекітілетін қалқанмен толымдалады (1 сур.).
■ Плиталарға қалқанды орнату. Қалқанның орнатылуын үстелге
екі бұрамамен жəне сомынмен бекіту арқылы жүргізу керек
(1 сур. қар.) Қалқанды бекітуге арналған бұрамалар жəне
сомындар толымдаушылар салынатын пакетте орналасады.
■ 1Е6 стилi үлгілі плиталарға қалқанды орнату. Қалқанның
орнатылуын үстелге екі бұрамамен керек. Қалқанды
бекітуге арналған бұрамалар толымдаушылар салы-
натын пакетте орналасады.
■ Пайдалану алдында плитаны көлденеңінен
орнатыңыз. Егер сіздің плита реттелетін
тіреуіштермен жабдықталса, келесі тармақтарды
орындау керек:
1. Плитаны еденге, бyйірлік жақтарының біріне
қойыңыз.
2. Тұғырларды алдын-ала қажетті биіктікке орна-
тып, оларды орнатылатын орындарға бұраңыз.
3. Плитаны тіректерге орнатыңыз жəне оны жұмыс
істейтін тұрақты жерге қойыңыз.
4. Тіректердің орнын құлыптардың көмегімен
бекітіп, тақтайшаның биіктігін реттеңіз. Плитаны
шайқауға болмайды.
4. ЖАЛҒАУ
Газды қатаң немесе икемді өткізгіштер көмегімен жалғауға болады.
Жалғау алдында жалғау шарттарының (газ тyрі жəне газ қысымы) плита баптаула-
рына сəйкес келетіндігін тексеру керек.
Плита баптау параметрлері плитаның артқы бетінде орналасқан тақтайшада жəне
кепілдік міндеттемелерінде келтірілген.
■ Плитаны жалғау кезінде, саңылаусыздықты қамтамасыз ету үшін, рампа жəне газ берілетін
желі арасында газ сүзгісін немесе парониттік төсемені орнату керек. Газ сүзгісі немесе парониттік
төсеме толымдаушылар салынған пакетте орналасады.
4.1. ҚАТАҢ ҚОСЫЛЫС
■ Қосылу алдында тағы да желідегі газ қысымының плита
тақтайшасында көрсетілген шамаға сəйкес келетіндігіне көз
жеткізіңіз.
■ Плитаның газ тікқұбырына немесе баллонына жалғануын
əрекетті стандарттарға сəйкес жүргізу керек.
■ Плита G 1/2’’ жалғастырғыш бұрандасына ие болу керек.
■ Газ тікқұбырына қатаң қосылыс (2 сур.) ауыспалы
жалғастырғыш көмегімен (жеткізілім жинағына кірмейді)
жүргізіледі.
4.2. ИКЕМДІ ЖАЛҒАСТЫРҒЫШ ТҮТІК-ҚҰБЫР КӨМЕГІМЕН
ЖАЛҒАУ
■ Икемді жалғастырғыш түтік-құбыр көмегімен жалғау кезінде
келесі талаптар сақталу керек.
- таңдалған икемді жалғастырғыш түтік сəйкестік сертификатына жəне өндірілген күнін, қызмет
1 сур.
Қалқанды орнату
2 сур.
тіреуіш
Реттелетін тіреуіштер орнатуға арналған орындар
қарсысомын
Реттелетін тіреуіштер орнатуға
арналған орындар (төменгі жағынан көрініс)
3 сур.
Қатаң қосылыс
!
