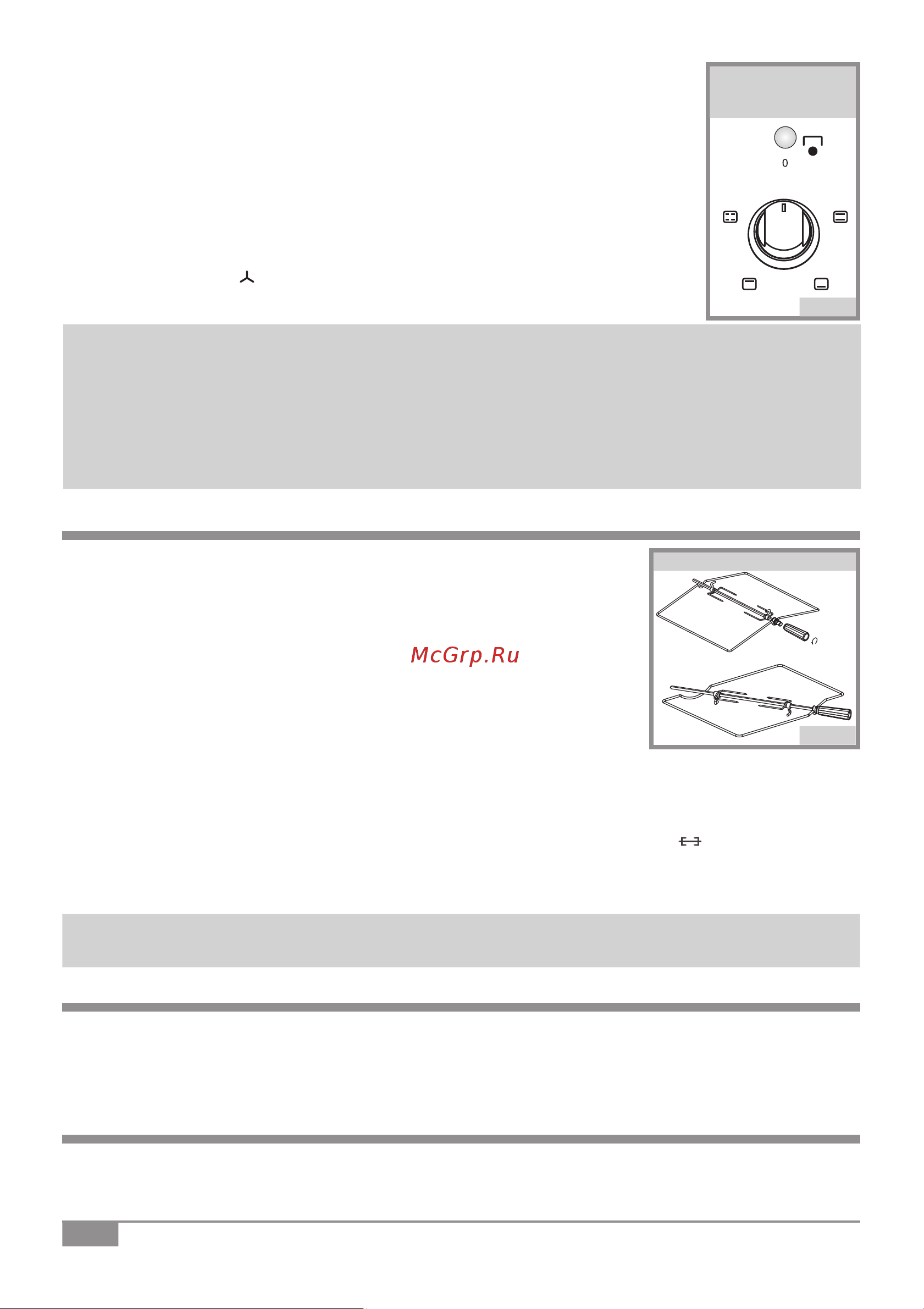

Руководство по эксплуатации КM241 00 000 РЭ U RU
11
установить в положение «0», вращая ее в любую сторону. При этом у плит
имеющих две электроконфорки должна погаснуть желтая сигнальная
лампочка.
■ В плитах моделей КМ241 321, КМ241 322, КМ241 323 желтая сигнальная
лампочка отсутствует, в остальном алгоритм работы жарочного шкафа
сохраняется.
■ Для выключения жарочного шкафа необходимо ручку управления
переключателя режимов установить в положение «0», вращая ее влюбую
сторону, сигнальная лампочка должна погаснуть.
■ Конвектор применяется для выравнивания температуры в жарочном шкафу,
за счет принудительного движения воздуха.
■ Для включения конвектора необходимо установить рукоятку переключателя
режимов на символ «
».
ВНИМАНИЕ! Когда ставите и вынимаете блюдо из разогретого жарочного шкафа,
будьте осторожны, чтобы избежать соприкосновения с нагревателями (ТЭНами).
! Не следует оставлять дверцу разогретого электрошкафа открытой более 3 минут
во избежание перегрева ручек управления.
! При приготовлении блюд на вертеле или решетке необходимо под решетку или
вертел устанавливать поддон для сбора жира и сока.
! При включении нижнего нагревателя запрещается устанавливать посуду и класть
алюминиевую фольгу на дно жарочного шкафа. Это может привести к повреждению
эмалевого покрытия и подгоранию пищи.
13. ВЕРТЕЛ
■ В зависимости от комфортности плиты могут комплектоваться
вертелом различной конструкции со съемной рукояткой (рис.14). При
установке и извлечении использовать рукоятку, которая накручивается
на резьбовую втулку.
Для использования вертела необходимо:
1.Установить в соответствующие направляющие жарочного шкафа
рамку вертела.
2.Поместить на ось вертела между вилками продукт, который Вы
хотите приготовить, переместить его к центру вертела и закрепить
вилки вертела винтами. Винты взять из пакета с комплектующими.
3.Промазать продукт подсолнечным маслом, или размягченным
сливочным маслом, или соусом.
4.Вставить острый конец штока вертела во втулку электропривода, а второй установить на
рамку вертела.
5.Поместить снизу на эмалированный поддон для сбора сока и жира с добавлением
небольшого количества воды (см. раздел «Рекомендации»).
6.Перевести рукоятку переключателя режимов в положение со знаком .
7.Установить ручку терморегулятора в положение «180°C» (с конвектором) или «200°C» (без
него).
Во время приготовления дверца должна быть закрыта, рукоятка вертела должна быть снята.
ВНИМАНИЕ! Принудительное вращение вручную вертела с электроприводом за-
прещено!
14. ТАЙМЕР МЕХАНИЧЕСКИЙ
Таймер применяется для установления временного интервала и звукового оповещения.
■ Для установки таймера на определённое время необходимо повернуть ручку из положения
«0»до «60» и, вращая в обратную сторону, установить на необходимую отметку времени, через
которое раздастся звонок.
15. ТАЙМЕР ЭЛЕКТРОМЕХАНИЧЕСКИЙ
Таймер применяется для установления временного интервала и звукового оповещения.
■ Для установки таймера на определённое время необходимо повернуть ручку из положения
«0»до «60» и, вращая в обратную сторону, установить на необходимую отметку времени, через
Переключатель
режимов работы
жарочного шкафа
рис. 13
!
Вертел
рис. 14
!
