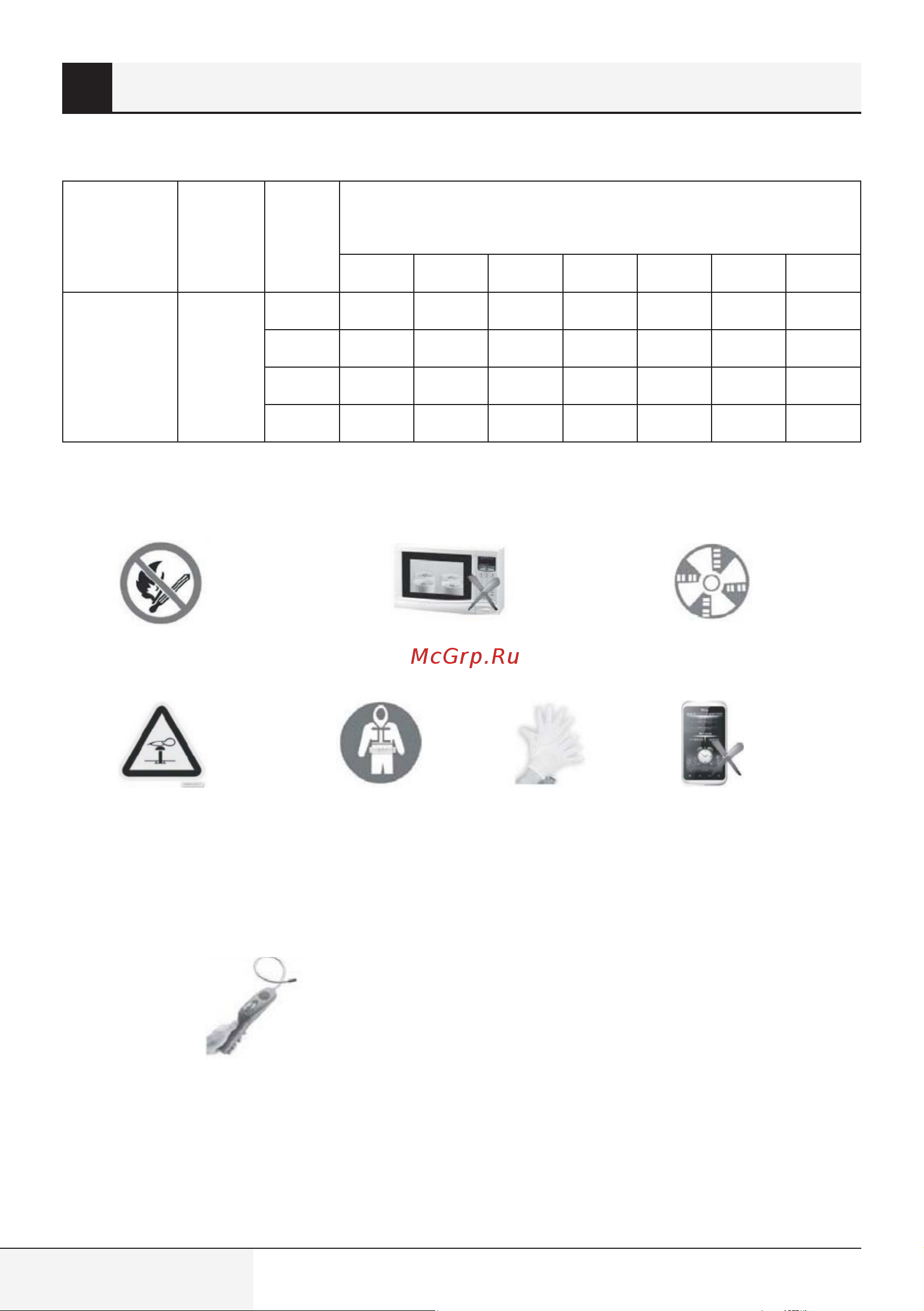

40 / 74 RU
Cплит-система кондиционирования воздуха/руководство пользователя
Таблица GG.2. Минимальная площадь помещения (м
2
)
Категория
НПВ
(кг/м
3
)
h
o
(м)
Масса заряда (M) (кг)
Минимальная площадь помещения (м
2
)
1,224 кг 1,836 кг 2,448 кг 3,672 кг 4,896 кг 6,12 кг 7,956 кг
R32 0,306
0,6 29 51 116 206 321 543
1 10 19 42 74 116 196
1,8 3 6 13 23 36 60
2,2 2 4 9 15 24 40
7.3 Принципы безопасного монтажа
1. Безопасность на объекте
Открытый огонь запрещен Необходимая вентиляция
2. Безопасность при эксплуатации
Принимайте меры по защите от
статического электричества
Не используйте мобильный
телефон
Необходима защитная одежда и
антистатические перчатки
3. Безопасность при монтаже
• Датчик утечки хладагента
• Подходящее место монтажа
На рисунке слева приведена структурная
схема датчика утечки хладагента.
Примечание.
1. Место монтажа должно хорошо
проветриваться.
2. В местах установки и технического
обслуживания кондиционера, в котором
используется хладагент R32, должен
отсутствовать открытый огонь, а
также не должна проводиться сварка,
дымление, использоваться сушильная
печь или любой другой источник тепла
температурой выше 548°C, который легко
создает открытое горение.
3. При установке кондиционера необходимо
принимать необходимые меры по защите
от статического электричества, такие как
ношение антистатической одежды и/или
перчаток.
7
Меры предосторожности при монтаже (хладагент R32)
