44 / 74 RU
Cплит-система кондиционирования воздуха/руководство пользователя
9.1 Шаг 1. Выберите место
установки
1.1 Убедитесь, что при монтаже соблюдены
минимальные габариты (определенным
ниже), минимальная и максимальная
длина соединительного трубопровода,
а также максимальный заряд, как
определено в разделе «Требования к
системе».
1.2 Воздухозаборное и воздуховыпускное
отверстия не закрыты препятствиями,
что обеспечивает надлежащий поток
воздуха по всему помещению.
1.3 Конденсат можно сливать легко и
безопасно.
1.4 Все соединения можно легко подключить
к наружному блоку.
1.5 Внутренний блок расположен в
недоступном для детей месте.
1.6 Стена, на которой выполняется монтаж,
достаточно прочная, чтобы выдержать
вибрацию и четырехкратную общую
массу устройства.
1.7 Фильтр легкодоступен для очистки.
1.8 Оставьте достаточно свободного места,
чтобы обеспечить доступ для планового
технического обслуживания.
1.9 Устанавливайте устройство на
расстоянии не менее 3 м от антенны
телевизора или радиоприемника.
Эксплуатация кондиционера может
мешать приему радио- или телесигнала в
зонах, где прием слабый. В таком случае
может потребоваться усилитель сигнала.
1.10 Не устанавливайте устройство в
прачечной или рядом с бассейном в
связи с коррозийным характером среды.
1.11 Для регионов с сертификацией ETL: при
монтаже самые нижние движущиеся
части должны располагаться на высоте
не менее 2,4 м на уровнем пола или
уклона.

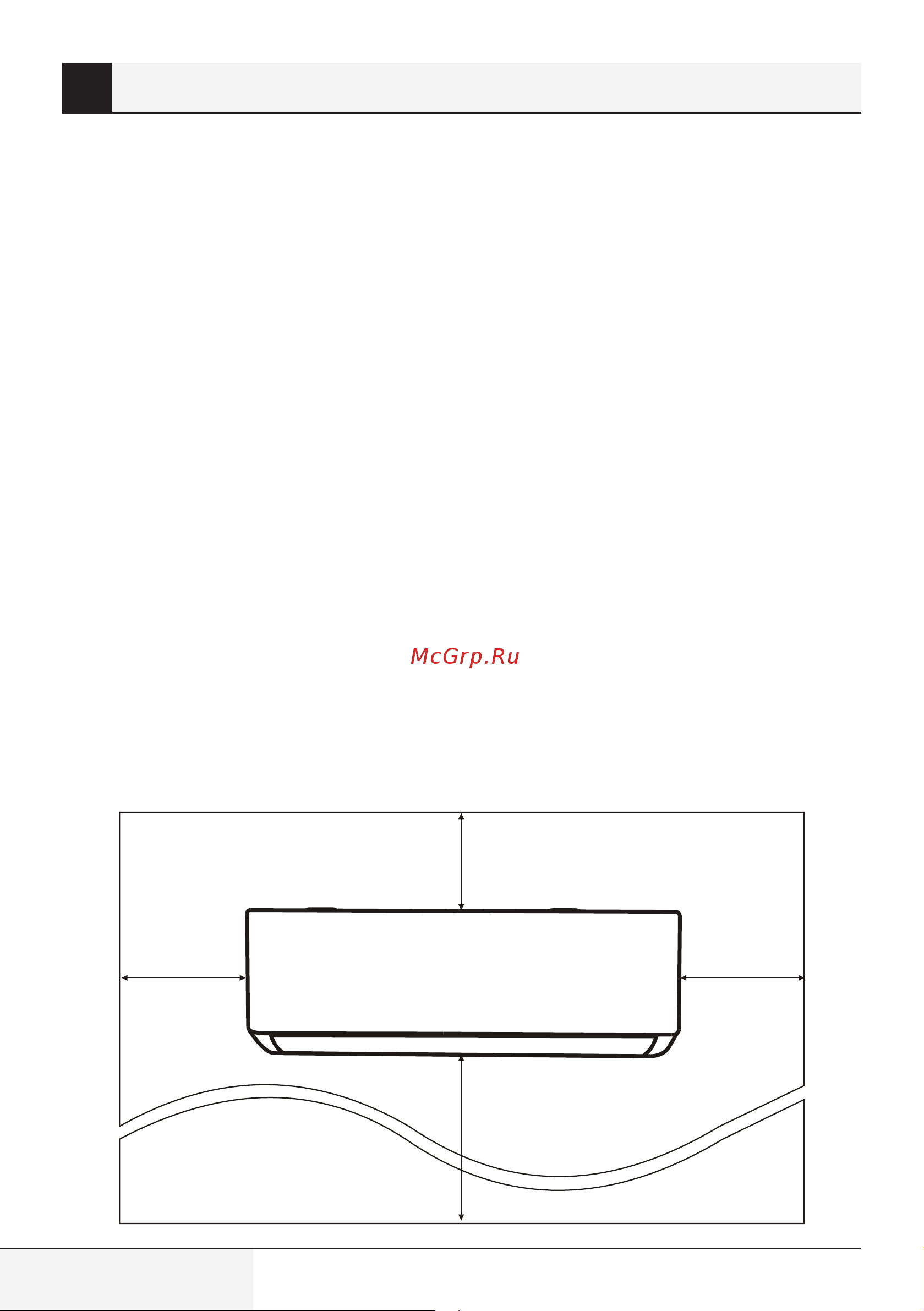

Минимальная дистанция для внутреннего блока
Потолок
≥ 13 см ≥ 13 см
≥ 20 см
≥ 250 см
Пол
9 Монтаж внутреннего блока
