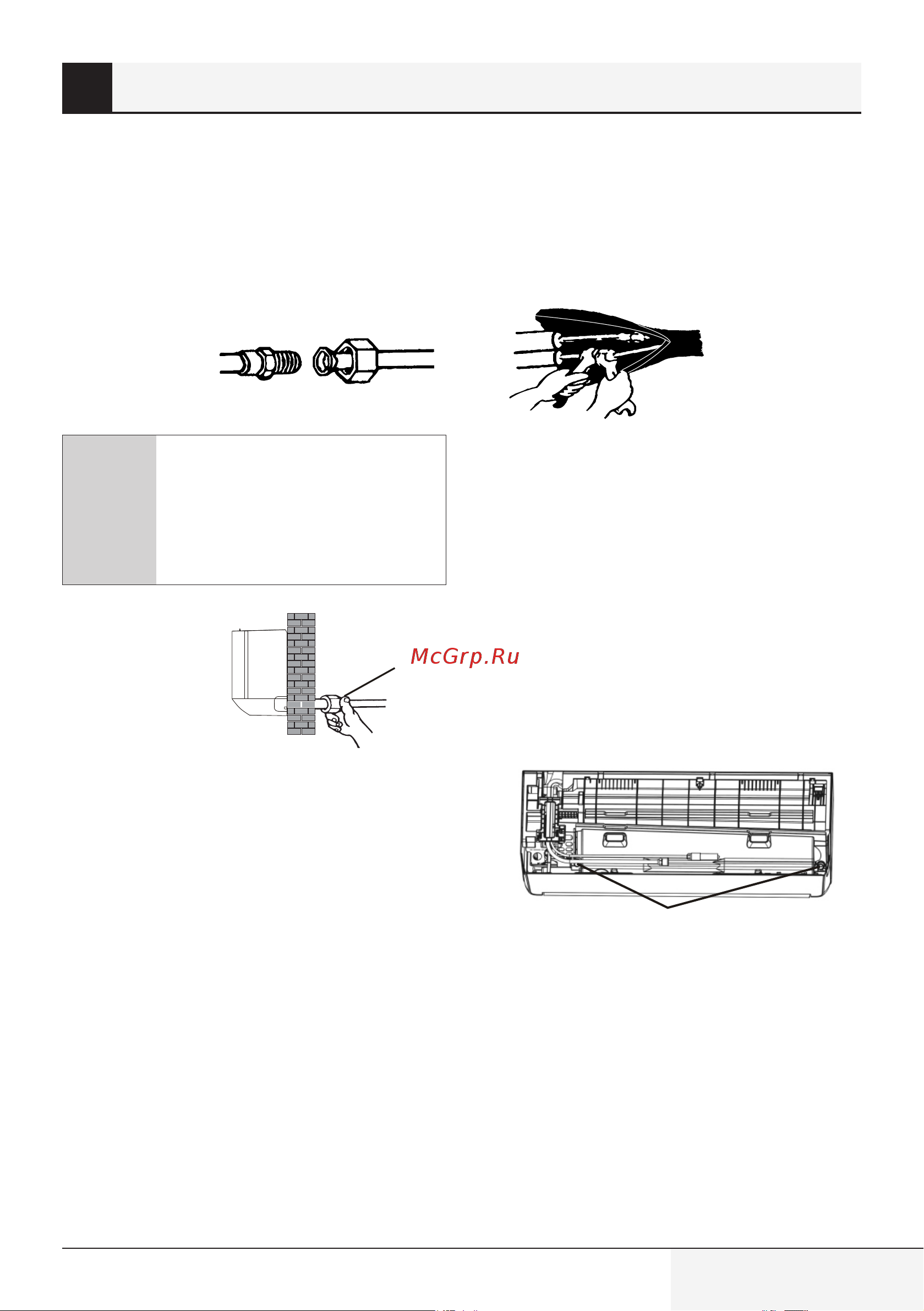

Cплит-система кондиционирования воздуха/руководство пользователя
47 / 74 RU
4.6 Затяните ее динамометрическим ключом
согласно значениям крутящего момента,
указанным в таблице (см. таблицу
со значениями крутящего момента в
разделе «Меры предосторожности при
монтаже»)
4.7 Оберните место соединения
изолирующим материалом для труб.
C
Примечание. При
использовании хладагента
R32 соединитель должен
располагаться на открытом
воздухе.
Внутренний блок Наружный блок
Соединитель должен располагаться снаружи помещения
9.5 Шаг 5. Подсоедините
дренажный шланг
5.1 Выберите положение дренажного шланга
(если применимо).
У некоторых моделей дренажные
отверстия расположены на обеих
сторонах внутреннего блока. Вы можете
выбрать одно из них для подсоединения
дренажного шланга. Неиспользуемое
дренажное отверстие закройте
резиновой заглушкой, расположенной в
одном из отверстий.
Дренажные отверстия
5.2 Подсоедините дренажный шланг к
дренажному отверстию и убедитесь, что
в прочности соединения и надлежащей
герметизации.
5.3 Плотно оберните соединение тефлоновой
лентой, чтобы обеспечить отсутствие
протечек.
9 Монтаж внутреннего блока
