54 / 74 RU
Cплит-система кондиционирования воздуха/руководство пользователя

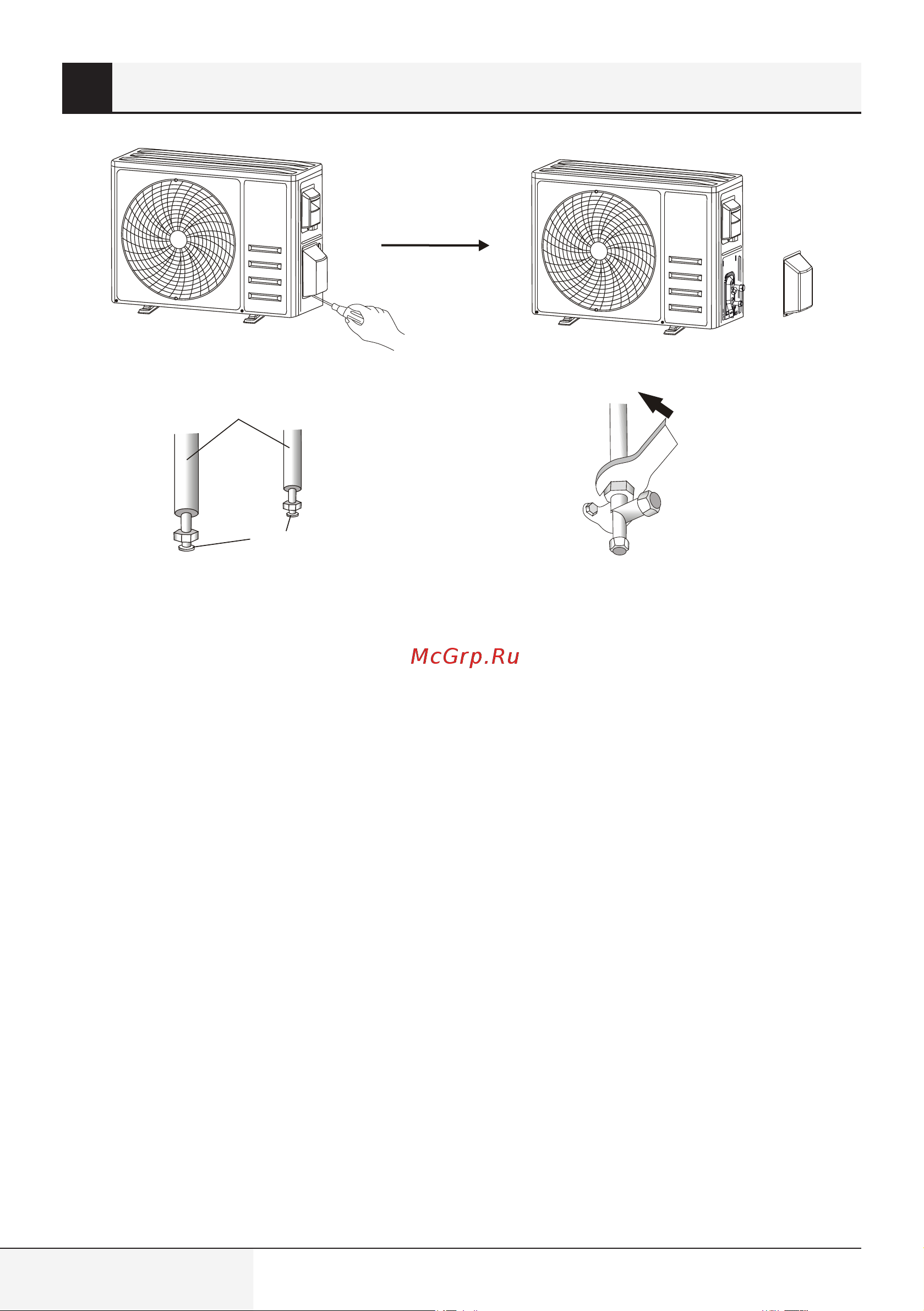

Снимите крышку клапанов
соединительные трубки
конусные гайки
10.6 Шаг 6. Выполните
вакуумирование
6.1 При помощи гаечного ключа снимите
защитные колпачки с сервисного
патрубка, клапана низкого давления и
клапана высокого давления наружного
блока.
6.2 Подсоедините напорный шланг
коллекторного манометра к сервисному
патрубку клапана низкого давления
наружного блока.
6.3 Подсоедините подающий шланг от
коллекторного манометра к вакуумному
насосу.
6.4 Откройте клапан низкого давления
коллекторного манометра и закройте
клапан высокого давления.
6.5 Включите вакуумный насос для
вакуумирования системы.
6.6 Вакуумирование должно выполняться
не менее 15 минут или пока значение
вакуумметра не составит -0,1 МПа (-76 см
рт. ст.)
6.7 Закройте клапан низкого давления
коллекторного манометра и выключите
вакуумный насос.
6.8 Удерживайте давление в течение
5 минут и убедитесь, что отскок стрелки
вакуумметра не превышает 0,005 МПа.
6.9 При помощи шестигранного ключа
откройте клапан низкого давления
против часовой стрелки на 1/4 оборота,
чтобы в систему попало немного
хладагента. Через 5 секунд закройте
клапан низкого давления и быстро
отсоедините напорный шланг.
6.10 Проверьте все внутренние и наружные
соединения на герметичность при
помощи мыльной воды или течеискателя.
6.11 При помощи шестигранного ключа
полностью откройте клапан низкого
давления и клапан высокого давления
наружного блока.
6.12 Установите на место защитные колпачки
сервисного патрубка, клапана низкого
давления и клапана высокого давления
наружного блока.
10 Монтаж наружного блока
