Cплит-система кондиционирования воздуха/руководство пользователя
45 / 74 RU

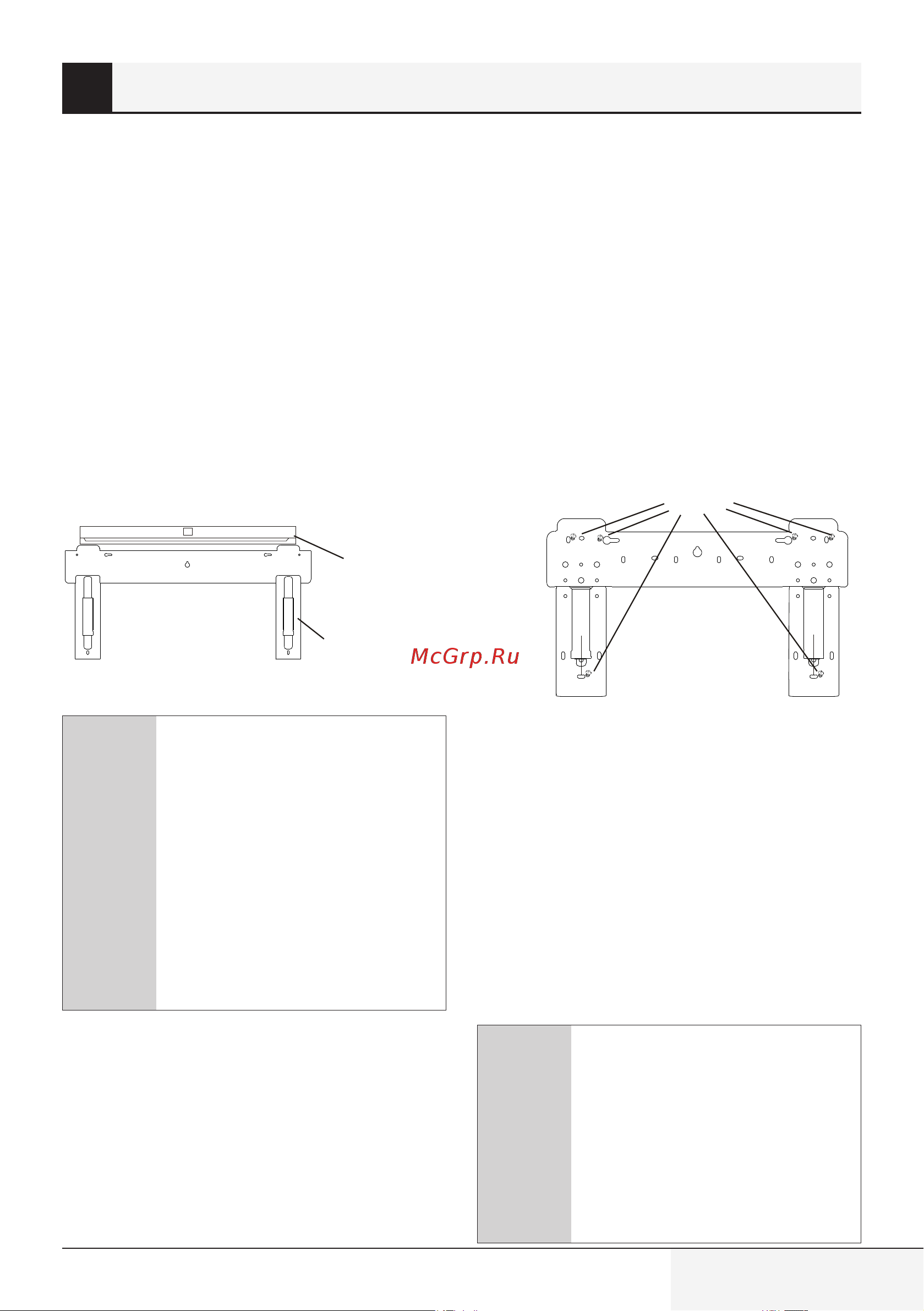

9.2 Шаг 2. Установка
монтажной пластины
2.1 Снимите монтажную пластину с задней
панели внутреннего блока.
2.2 Убедитесь в соблюдении минимальных
требований к монтажным размерам,
указанным в Шаге 1. Определите
положение монтажной пластины с
учетом ее размеров и расположите ее
вплотную к стене.
2.3 Придайте монтажной пластине
горизонтальное положение с помощью
спиртового уровня, а затем отметьте
положение отверстий для винтов на
стене.
2.4 Уберите монтажную пластину и при
помощи дрели просверлите отверстия в
отмеченных местах.
2.5 Вставьте в отверстия расширительные
резиновые заглушки, а затем повесьте
монтажную пластину и закрепите ее
винтами.
Спиртовой
уровень
Монтажная
пластина
Примерные положения винтов
C
Примечание.
1. После установки убедитесь,
что монтажная пластина
достаточно прочная и
плотно прилегает к стене.
2. Изображенный рисунок
может отличаться от
фактического устройства.
Приоритетное значение
имеет фактический вид.
9.3 Шаг 3. Просверлите
отверстие в стене
В стене следует просверлить отверстие
для подвода соединительных кабелей и
трубопровода хладагента к дренажной трубе.
3.1 Определите место для отверстия в стене
в соответствии с положением монтажной
пластины.
3.2 Отверстие должно иметь диаметр не
менее 70 мм и небольшой наклон вниз,
чтобы облегчить дренаж.
3.3 Просверлите отверстие в стене с
помощью сверла диаметром 70 мм с
небольшим углом ниже края внутреннего
блока примерно на 5–10 мм.
3.4 В целях защиты соединительных частей
установите гильзу для прохода стен
и ее крышку (оба элемента являются
опциональными).
A
Внимание!
При сверлении отверстия в
стене убедитесь, что вы не
затронете электропроводку,
сантехнические линии и
другие важные элементы
инфраструктуры.
9 Монтаж внутреннего блока
