46 / 74 RU
Cплит-система кондиционирования воздуха/руководство пользователя
70mm
Крышка гильзы
для прохода стен
(опционально)
Гильза для
прохода стен
(опционально)
Внутренний блок
Наружный блок
5-10 мм
Небольшой угол наклона

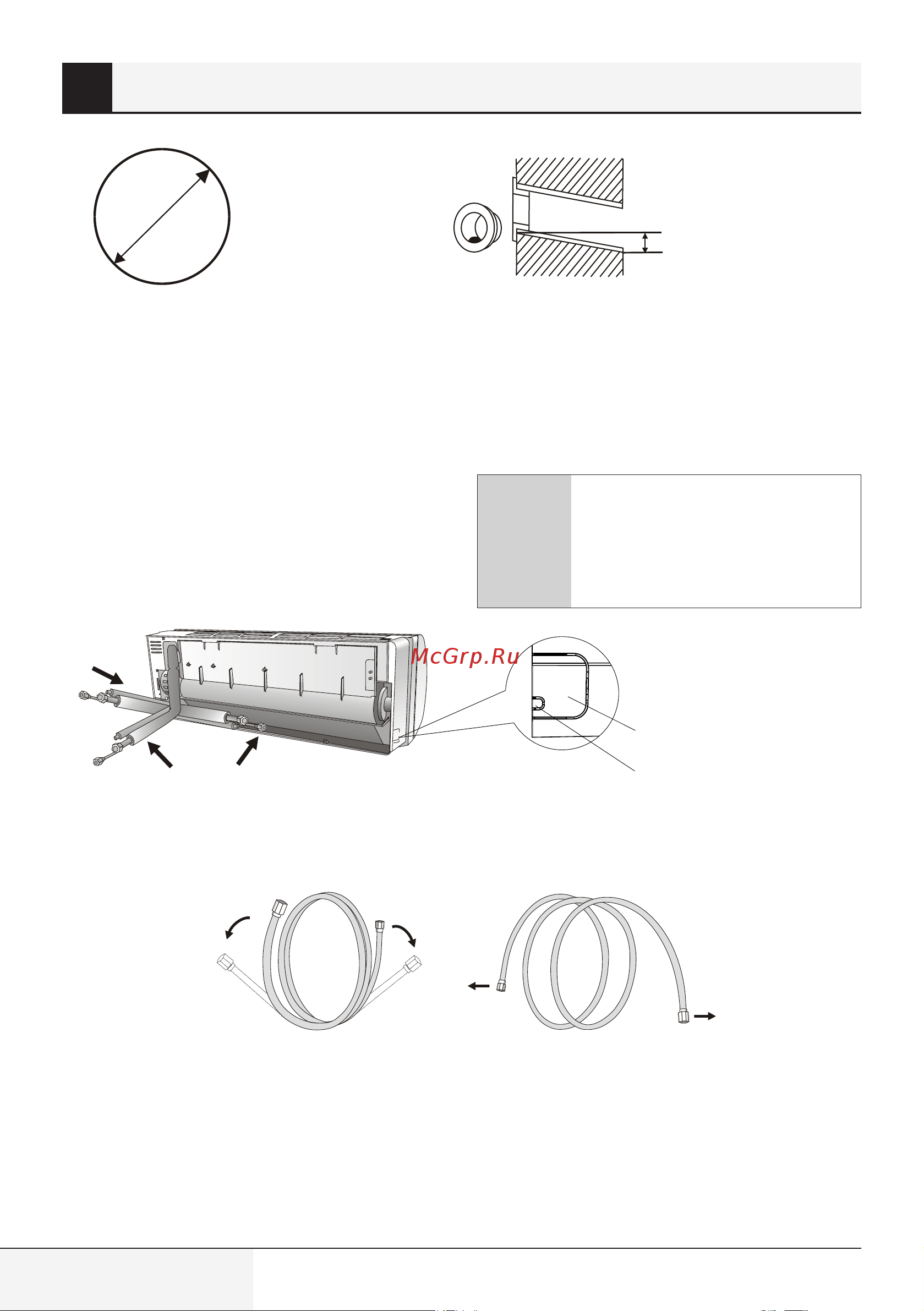

9.4 Шаг 4. Подключите
трубопровод хладагента
4.1 В зависимости от положения отверстия
в стене выберите соответствующий тип
прокладки трубопровода.
Существует три дополнительных режима
прокладки трубопровода для внутренних
блоков, как показано на рисунке ниже:
Для типов трубопровода 1 и
трубопровода 3 следует на
соответствующей стороне внутреннего
блока при помощи ножниц сделать
надрез на пластиковом листе с выходами
для трубопровода и кабеля.
C
Примечание.
Края выреза на пластиковом
листе следует обработать,
чтобы устранить неровности.
Выход для трубопровода
Выход для кабеля
3
2
1
4.2 Согните соединительную трубку так,
чтобы отверстие было направлено вверх,
как показано на рисунке.
ДА НЕТ
4.3 Снимите пластиковую крышку с
отверстий для трубки, а также защитную
крышку с концов сгонных муфт.
4.4 Убедитесь в отсутствии загрязнений на
отверстии для соединительной трубки.
4.5 После выравнивания по центру
поверните гайку соединительной трубки,
чтобы затянуть ее вручную как можно
плотнее.
9 Монтаж внутреннего блока
