Dell Vostro 5510-5746 [16/89] Аккумулятор
![Dell Vostro 5510-5746 [16/89] Аккумулятор](/views2/1864464/page16/bg10.png)
Действия
1. Поместите нижнюю крышку на верхнюю сторону опорной панели и клавиатуры в сборе.
2. Совместите резьбовые отверстия на нижней крышке с резьбовыми отверстиями на упоре для рук и клавиатуре в сборе
и защелкните нижнюю крышку.

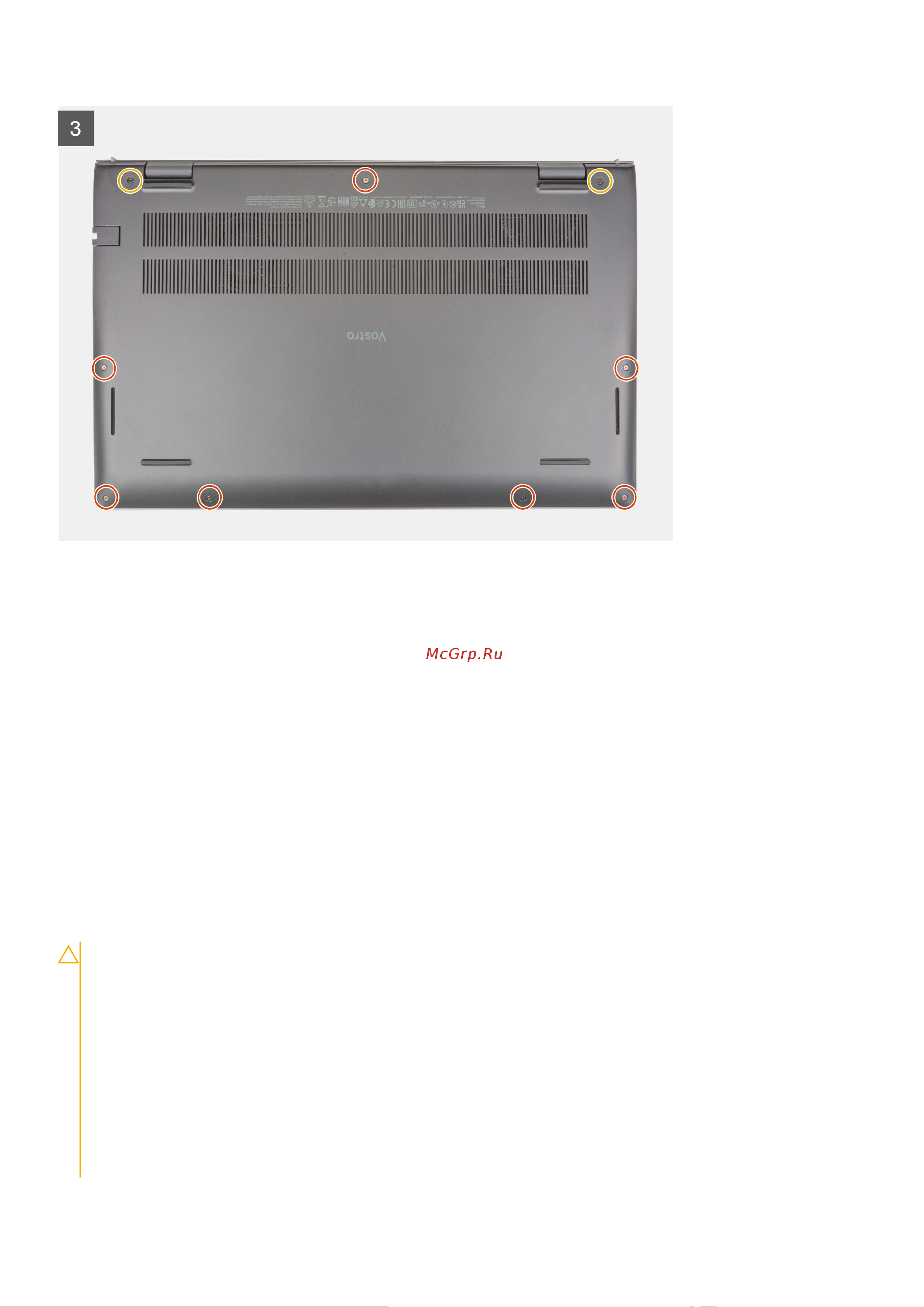

3. Затяните два невыпадающих винта (M2x7,5), чтобы прикрепить нижнюю крышку к опорной панели и клавиатуре в сборе.
4. Заверните семь винтов (M2x4), которыми нижняя крышка крепится к упору для рук и клавиатуре в сборе.
Следующие действия
1. Выйдите из режима обслуживания.
2. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Аккумулятор
Меры предосторожности при работе с литий-ионными
аккумуляторами
ОСТОРОЖНО:
● Соблюдайте осторожность при обращении с литийионными аккумуляторами.
● Полностью разрядите аккумулятор перед извлечением. Отсоедините адаптер питания переменного тока
от системы, чтобы компьютер работал только от аккумулятора. Аккумулятор будет полностью разряжен,
когда компьютер перестанет включаться при нажатии кнопки питания.
● Не разбивайте, не роняйте, не деформируйте аккумулятор и не допускайте попадания в него посторонних
предметов.
● Не подвергайте аккумулятор воздействию высоких температур и не разбирайте аккумуляторные блоки и
элементы.
● Не надавливайте на поверхность аккумулятора.
● Не сгибайте аккумулятор.
16 Извлечение и установка компонентов
