Dell Vostro 5510-5746 [55/89] Установка порта адаптера питания

2. Войдите в режим обслуживания.

3. Снимите нижнюю крышку.

Об этой задаче

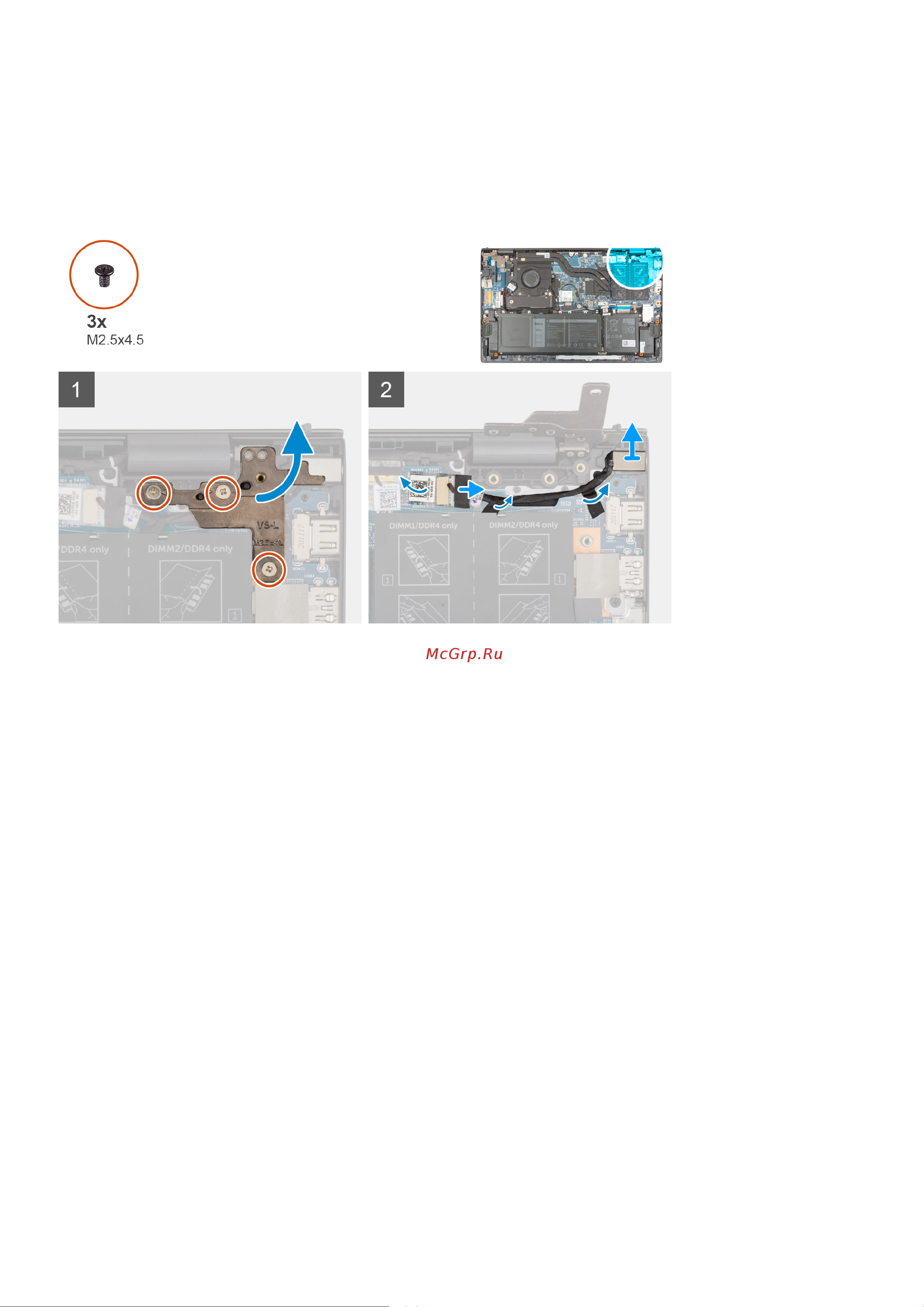

На следующих рисунках показано расположение порта адаптера питания и проиллюстрирована процедура извлечения.

Действия

1. Открутите три винта (M2,5x4,5), которыми правый шарнир дисплея крепится к системной плате.

2. Раскройте шарнир дисплея на угол 90 градусов.

3. Отсоедините кабель разъема адаптера питания от системной платы.

4. Отклейте ленту, фиксирующую кабель порта адаптера питания на системной плате.

5. Извлеките кабель порта адаптера питания из направляющей на опорной панели и клавиатуре в сборе.

6. Снимите порт адаптера питания вместе с кабелем с упора для рук и клавиатуры в сборе.

Установка порта адаптера питания

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

На следующем рисунке показано расположение порта адаптера питания и проиллюстрирована процедура установки.

Извлечение и установка компонентов 55
