Действия

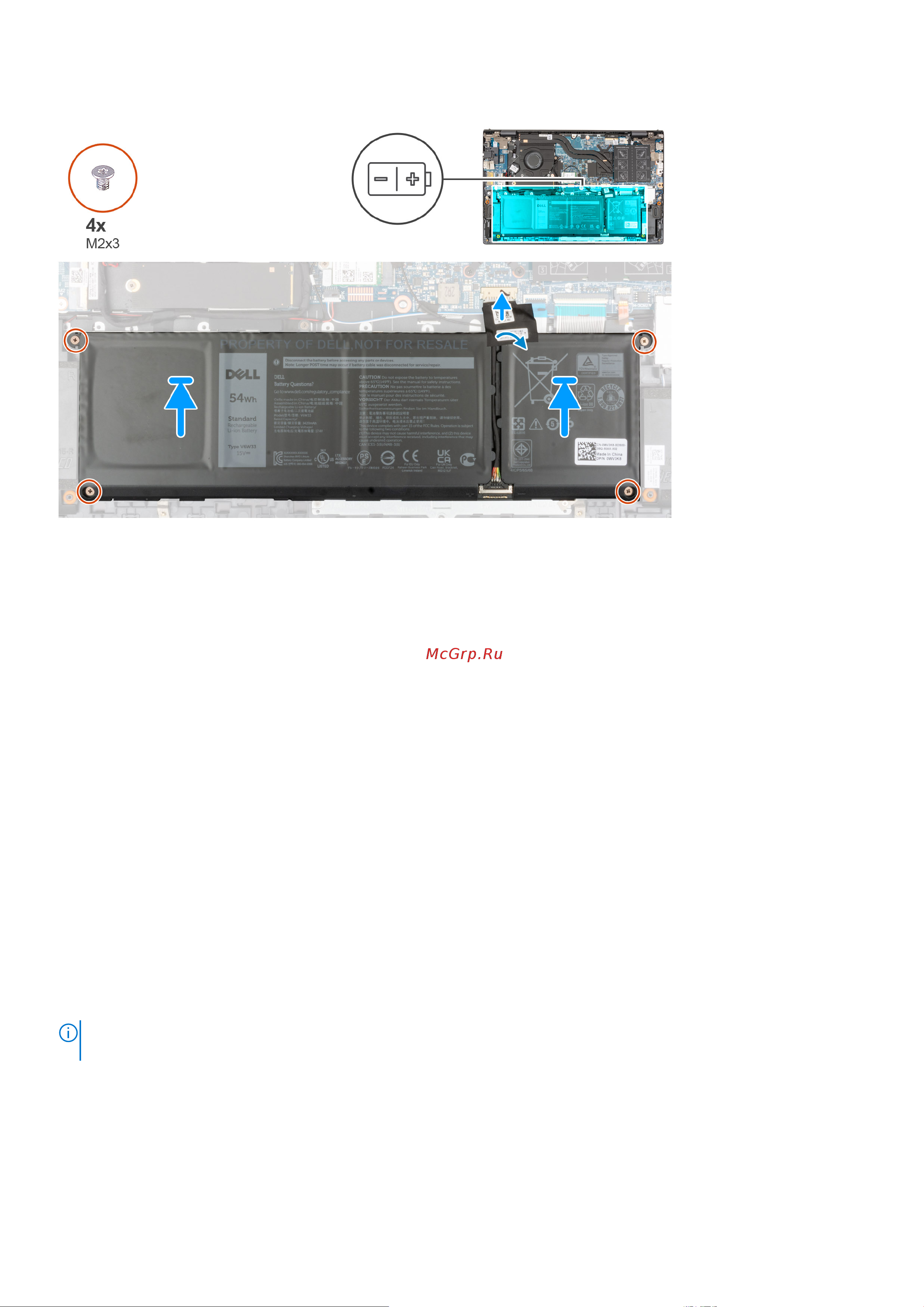

1. С помощью направляющих штырей установите четырехэлементный аккумулятор на упор для рук и клавиатуру в сборе.

2. Совместите резьбовые отверстия на четырехэлементном аккумуляторе с резьбовыми отверстиями на опорной панели

и клавиатуре в сборе.

3. Заверните четыре винта (M2x3), чтобы прикрепить четырехэлементный аккумулятор к упору для рук и клавиатуре в

сборе.

4. Подключите кабель аккумулятора к системной плате.

5. Приклейте ленту, чтобы зафиксировать кабель аккумулятора на системной плате.

Следующие действия

1. Установите нижнюю крышку.

2. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Кабель аккумулятора

Извлечение кабеля аккумулятора

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите нижнюю крышку.

3. Извлеките трехэлементный аккумулятор или четырехэлементный аккумулятор в зависимости от конфигурации.

ПРИМЕЧАНИЕ: Если аккумулятор был отсоединен от системной платы для проведения обслуживания, система

загрузится не сразу, так как произойдет сброс батарейки часов реального времени.

Об этой задаче

На следующих рисунках показано расположение аккумулятора и проиллюстрирована процедура его снятия.
