Действия

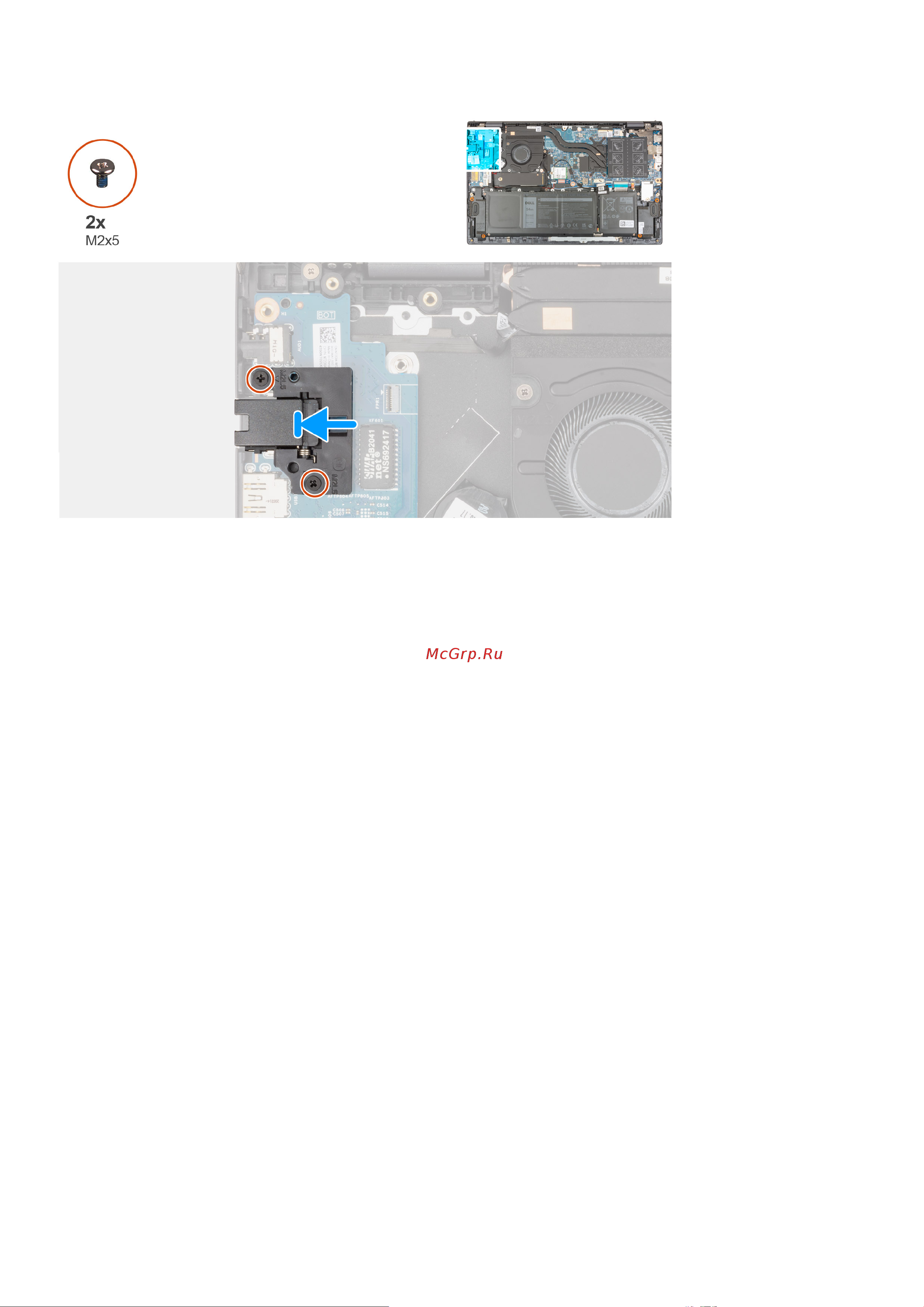

1. Установите скобу сетевого порта на плату ввода-вывода.

2. Совместите отверстия для винтов на скобе сетевого порта с отверстиями на плате ввода-вывода.

3. Заверните обратно два винта (M2x5), чтобы прикрепить скобу сетевого порта к плате ввода-вывода.

Следующие действия

1. Установите нижнюю крышку.

2. Выйдите из режима обслуживания.

3. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Плата ввода-вывода

Снятие платы ввода-вывода

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Войдите в режим обслуживания.

3. Снимите нижнюю крышку.

4. Снимите скобу сетевого порта.

Об этой задаче

На следующих рисунках отмечено расположение платы ввода-вывода и наглядно показана процедура извлечения.

Извлечение и установка компонентов 43
