3. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Установка крепежной скобы твердотельного накопителя в
первом разъеме M.2
Об этой задаче

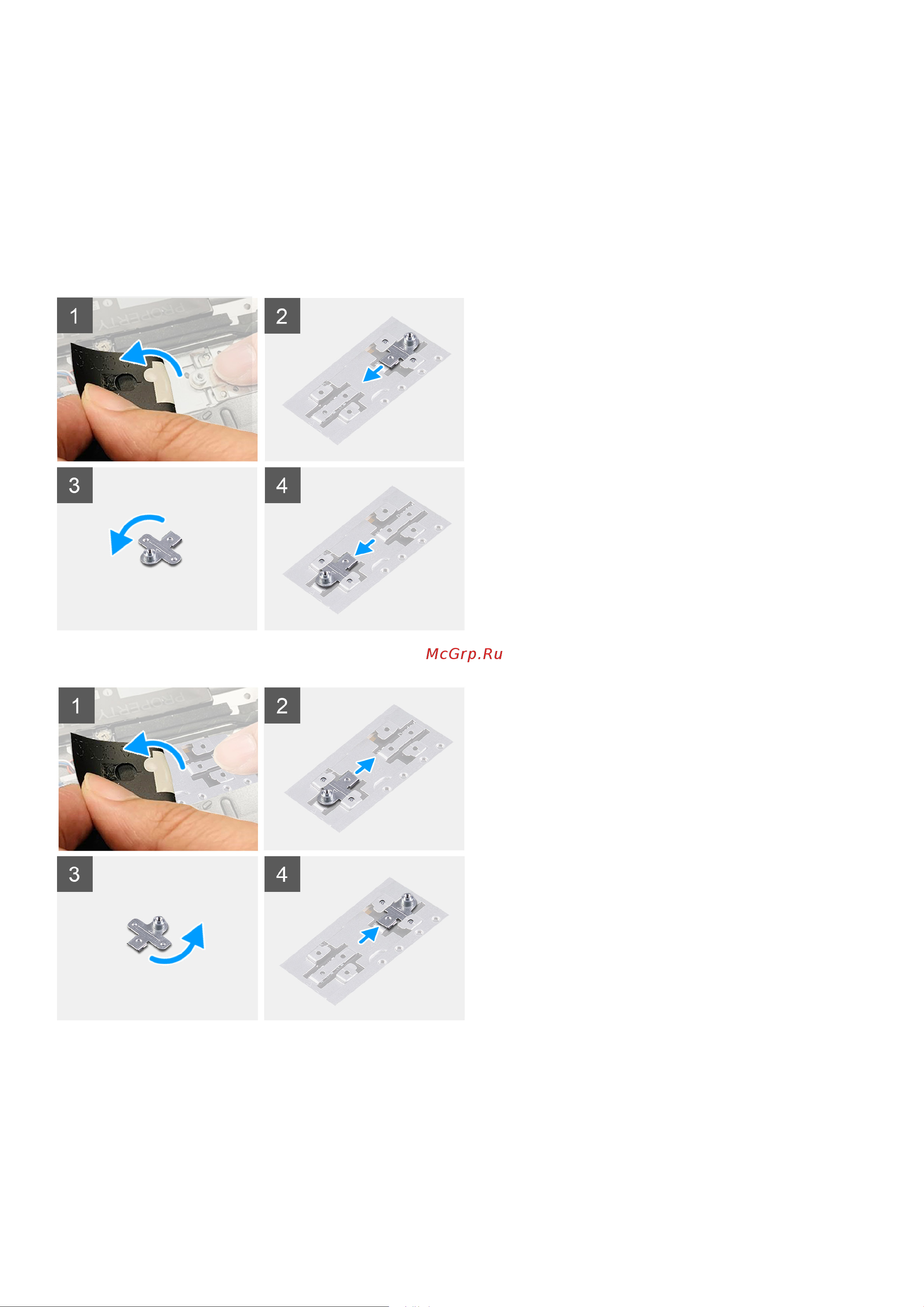

На следующем рисунке проиллюстрирована процедура установки крепежной скобы твердотельного накопителя при
замене твердотельного накопителя M.2 2230 на твердотельный накопитель M.2 2280 в первом разъеме М.2.
На следующем рисунке проиллюстрирована процедура установки крепежной скобы твердотельного накопителя при
замене твердотельного накопителя M.2 2280 на твердотельный накопитель M.2 2230 в первом разъеме М.2.
Действия
1. Сдвиньте и извлеките крепежную скобу твердотельного накопителя из соответствующего гнезда на опорной панели и
клавиатуре в сборе.
2. Поверните крепежную скобу твердотельного накопителя на 180 градусов.
3. Вставьте крепежную скобу твердотельного накопителя в соответствующее гнездо на опорной панели и клавиатуре в
сборе.
Извлечение и установка компонентов 29
