Dell Vostro 5510-5746 [51/89] Установка дисплея в сборе

Действия

1. Отклейте ленту, которой кабель дисплея крепится к системной плате.

2. Откройте защелку и отсоедините кабель дисплея от системной платы.

3. Открутите три винта (M2,5x4,5), которыми левый шарнир дисплея крепится к системной плате.

4. Открутите три винта (M2,5x4,5), которыми правый шарнир дисплея крепится к системной плате.

5. Откройте шарниры дисплея на угол 90 градусов.

6. Осторожно снимите упор для рук и клавиатуру в сборе с дисплея в сборе.

Установка дисплея в сборе

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

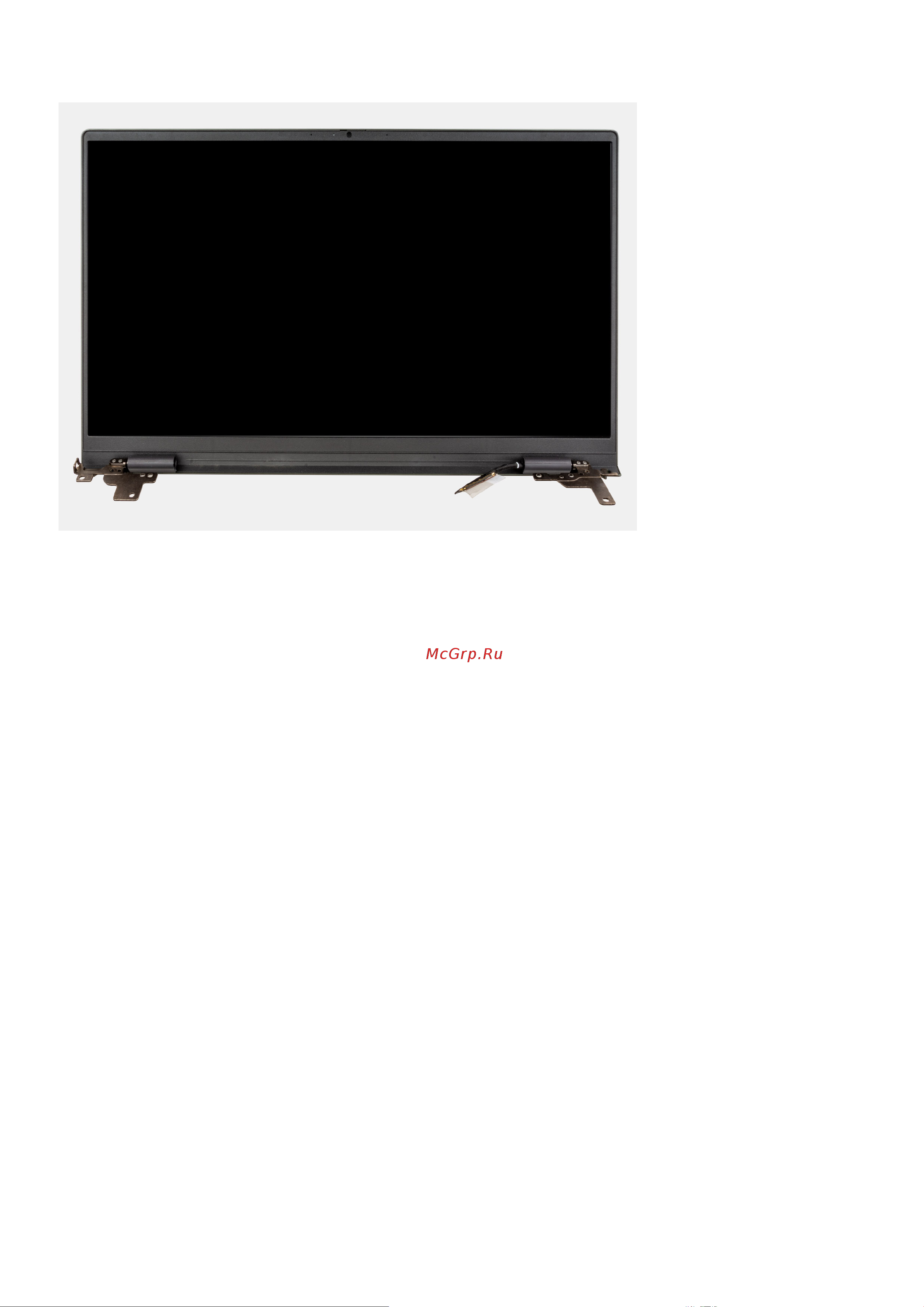

На следующем рисунке показано расположение дисплея в сборе и проиллюстрирована процедура установки.

Извлечение и установка компонентов 51
