Dell Vostro 5510-5746 Инструкция по эксплуатации онлайн [52/89] 787909

Действия

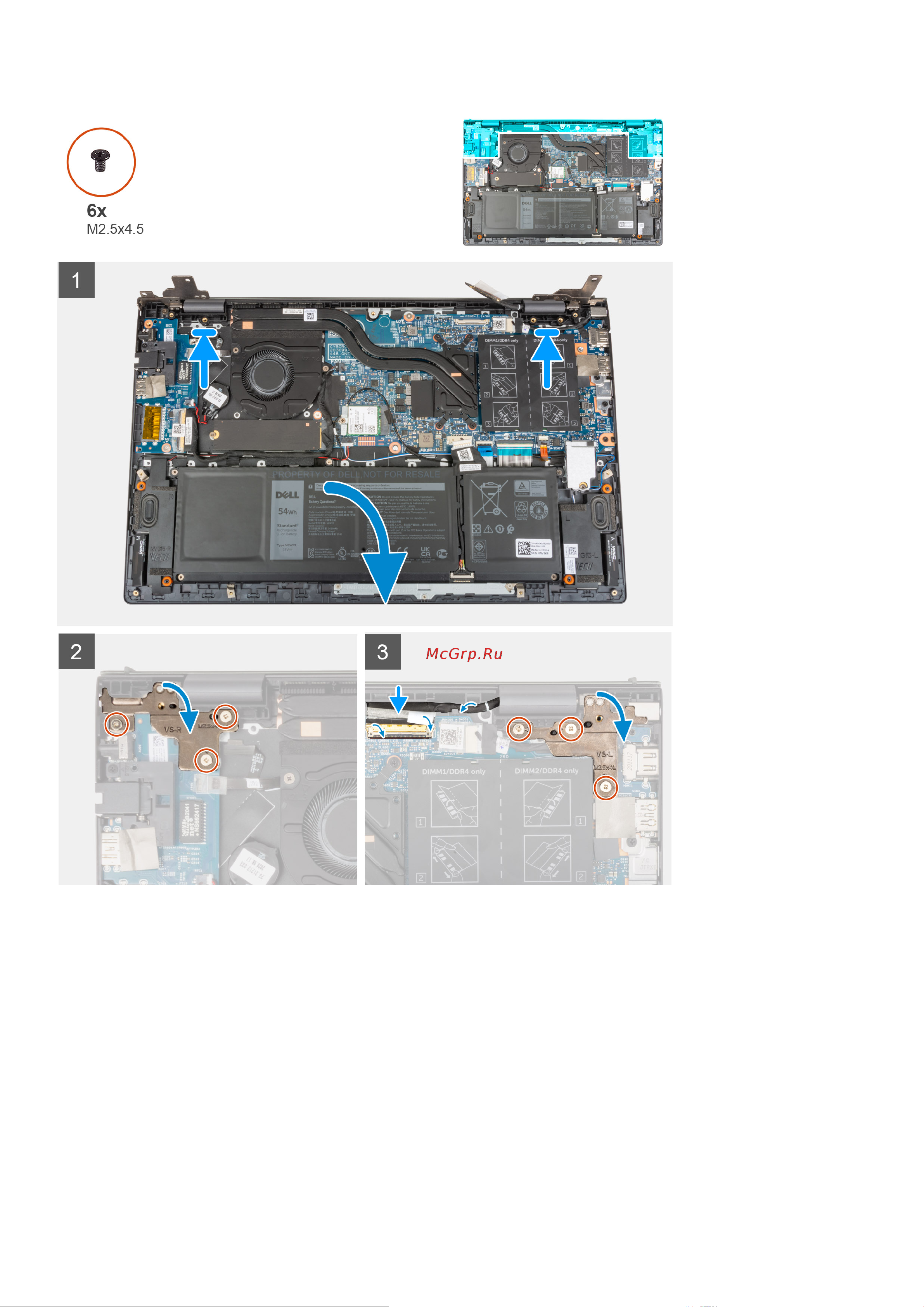

1. Установите дисплей в сборе под углом и поместите его на опорную панель и клавиатуру в сборе.

2. С помощью направляющих штырей закройте шарниры дисплея.

3. Заверните три винта (M2,5x4,5), чтобы прикрепить правый шарнир дисплея к системной плате.

4. Заверните три винта (M2,5x4,5), чтобы прикрепить левый шарнир дисплея к системной плате.

5. Вставьте кабель дисплея в разъем на системной плате и закройте защелку, чтобы зафиксировать кабель.

6. Приклейте ленту, которой кабель дисплея крепится к системной плате.

Следующие действия

1. Установите нижнюю крышку.

2. Выйдите из режима обслуживания.

3. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

52 Извлечение и установка компонентов
