Dell Vostro 5510-5746 Инструкция по эксплуатации онлайн [46/89] 787909
![Dell Vostro 5510-5746 Инструкция по эксплуатации онлайн [46/89] 787909](/views2/1864464/page46/bg2e.png)
Об этой задаче

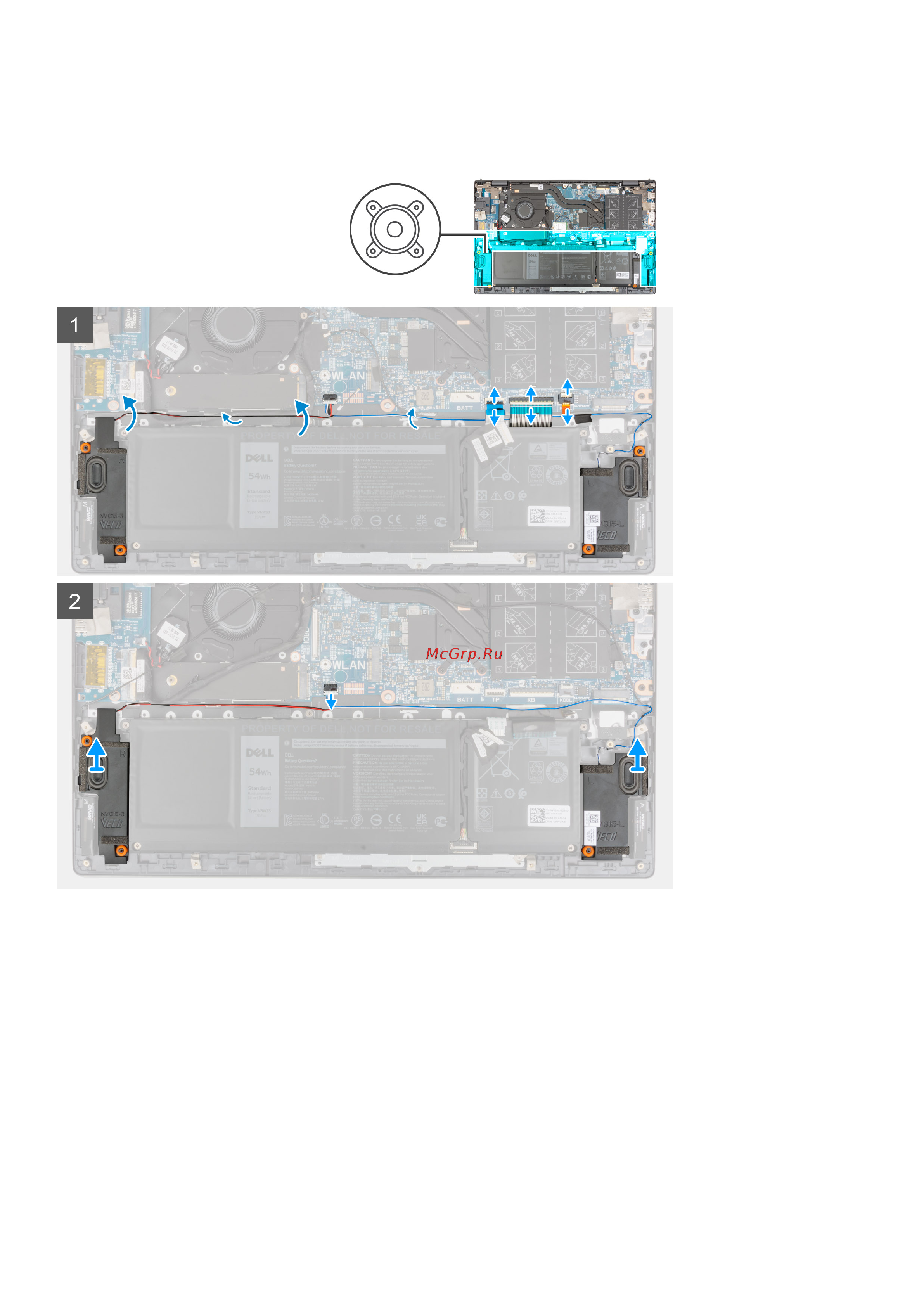

На следующих рисунках показано расположение динамиков и наглядно показана процедура их снятия.
Действия
1. Откройте защелку и отсоедините кабель подсветки клавиатуры, кабель клавиатуры и кабель сенсорной панели от
системной платы.
2. Запомните расположение кабеля динамиков и извлеките его из направляющих на опорной панели и клавиатуре в
сборе.
3. Отклейте ленту, фиксирующую кабель динамика на упоре для рук и клавиатуре в сборе.
4. Отсоедините кабель динамиков от системной платы.
5. Приподнимите и снимите динамики вместе с кабелем с упора для рук и клавиатуры в сборе.
46 Извлечение и установка компонентов
