4. Извлеките модуль памяти.

5. Извлеките твердотельный накопитель M.2 2280 или твердотельный накопитель M.2 2230 (в зависимости от

конфигурации) из первого слота M.2.

6. Извлеките твердотельный накопитель M.2 2230 из второго слота M.2 в зависимости от конфигурации.

7. Извлеките плату беспроводной сети.

8. Извлеките вентилятор.

9. Извлеките радиатор.

Об этой задаче

ПРИМЕЧАНИЕ: При извлечении системной платы для замены других компонентов или доступа к ним системную плату

можно извлечь и установить вместе с прикрепленным радиатором. Это позволяет упростить процедуру и помогает

избежать нарушения теплового контакта между системной платой и радиатором.

На следующем рисунке показаны разъемы на системной плате.

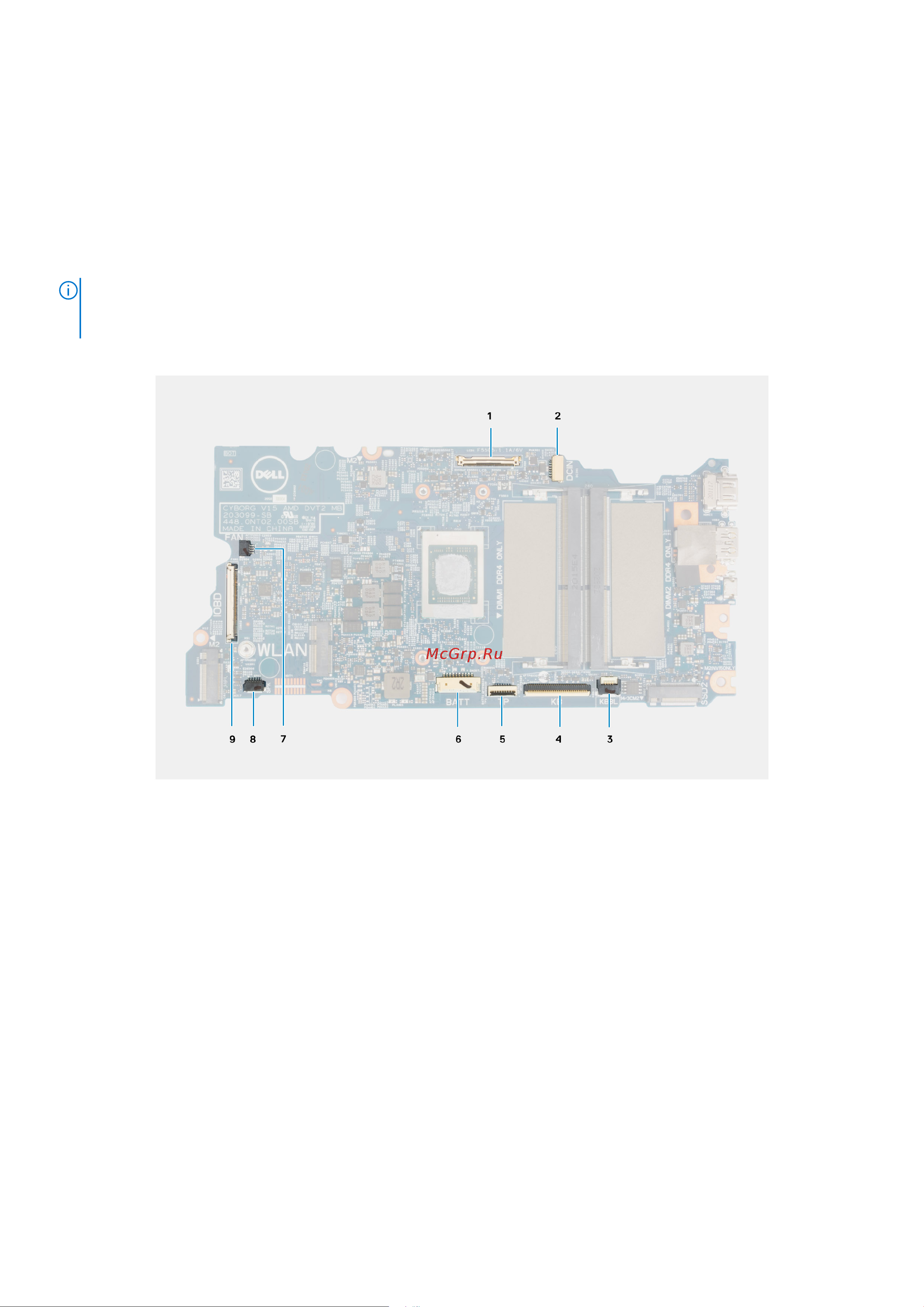

Рисунок 1. Разъемы на системной плате

1. Разъем кабеля дисплея

2. Разъем кабеля порта адаптера питания

3. Разъем кабеля подсветки клавиатуры

4. Разъем кабеля клавиатуры

5. Разъем кабеля тачпада

6. Разъем кабеля аккумулятора

7. Разъем кабеля вентилятора

8. Разъем кабеля динамика

9. разъем кабеля платы ввода-вывода

На следующих рисунках показано расположение системной платы и проиллюстрирована процедура извлечения.

Извлечение и установка компонентов 57
