Об этой задаче

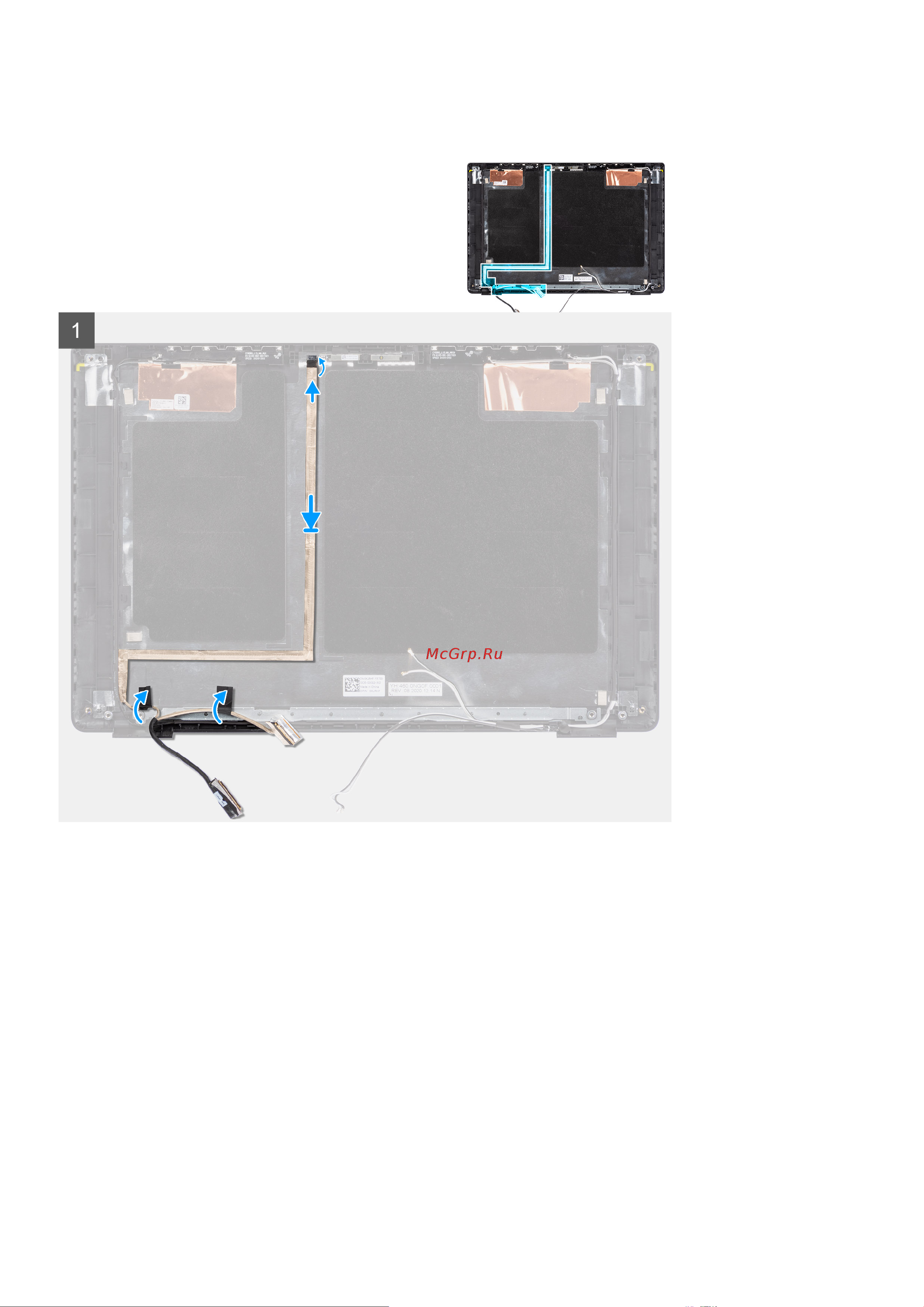

На следующем рисунке показано расположение кабеля дисплея и проиллюстрирована процедура монтажа.
Действия
1. Подсоедините кабель дисплея к разъему на модуле камеры.
2. Подсоедините кабель дисплея к разъему на панели дисплея.
3. Подсоедините кабель дисплея к разъему на системной плате.
Следующие действия
1. Установите панель дисплея.
2. Установите лицевую панель дисплея.
3. Установите дисплей в сборе.
4. Установите кабель платы ввода-вывода.
5. Установите плату WWAN (для систем с поддержкой 4G LTE). .
6. Установите плату WLAN.
7. Установите нижнюю крышку.
8. Выйдите из режима обслуживания.
9. Установите лоток для SIM-карты (для систем с поддержкой 4G LTE).
10. Установите карту microSD.
11. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.
Извлечение и установка компонентов 101
