Dell Latitude 3520-9423 [68/129] Извлечение кнопки питания без сканера отпечатков пальцев
![Dell Latitude 3520-9423 [68/129] Извлечение кнопки питания без сканера отпечатков пальцев](/views2/1863527/page68/bg44.png)
Действия

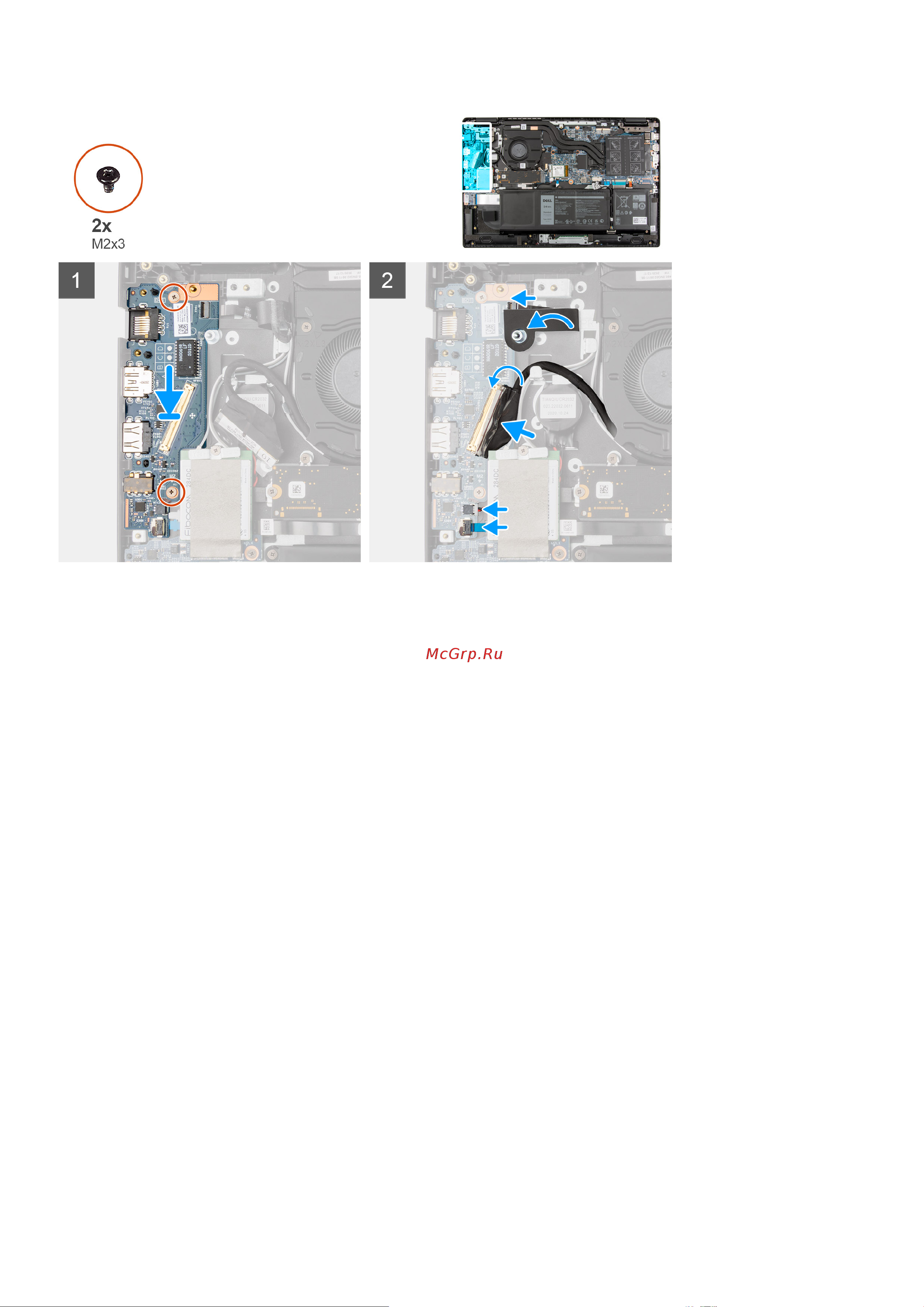

1. Выровняйте плату ввода-вывода и вставьте в соответствующее гнездо на опорной панели в сборе.
2. Вкрутите два винта (M2x3), которыми плата ввода-вывода крепится к опорной панели в сборе.
3. Подсоедините кабель USB и кабель батарейки типа «таблетка» к разъемам на системной плате.
4. Подсоедините кабель ввода-вывода к разъему на системной плате и закройте защелку.
5. Для систем, поставляемых с кнопкой питания: подсоедините кабель кнопки питания к разъему на плате ввода-вывода,
закройте защелку и зафиксируйте клейкой лентой.
Следующие действия
1. Установите порт Ethernet.
2. Установите нижнюю крышку.
3. Выйдите из режима обслуживания.
4. Установите лоток для SIM-карты (для систем с поддержкой 4G LTE).
5. Установите карту microSD.
6. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.
Кнопка питания
Извлечение кнопки питания без сканера отпечатков пальцев
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Извлеките карту microSD.
3. Извлеките лоток для SIM-карты (для систем с поддержкой 4G LTE).
4. Войдите в режим обслуживания.
5. Снимите нижнюю крышку.
6. Извлеките плату ввода-вывода.
68 Извлечение и установка компонентов
