Dell Latitude 3520-9423 [65/129] Установка порта ethernet
![Dell Latitude 3520-2385 [65/129] Установка порта ethernet](/views2/1863527/page65/bg41.png)

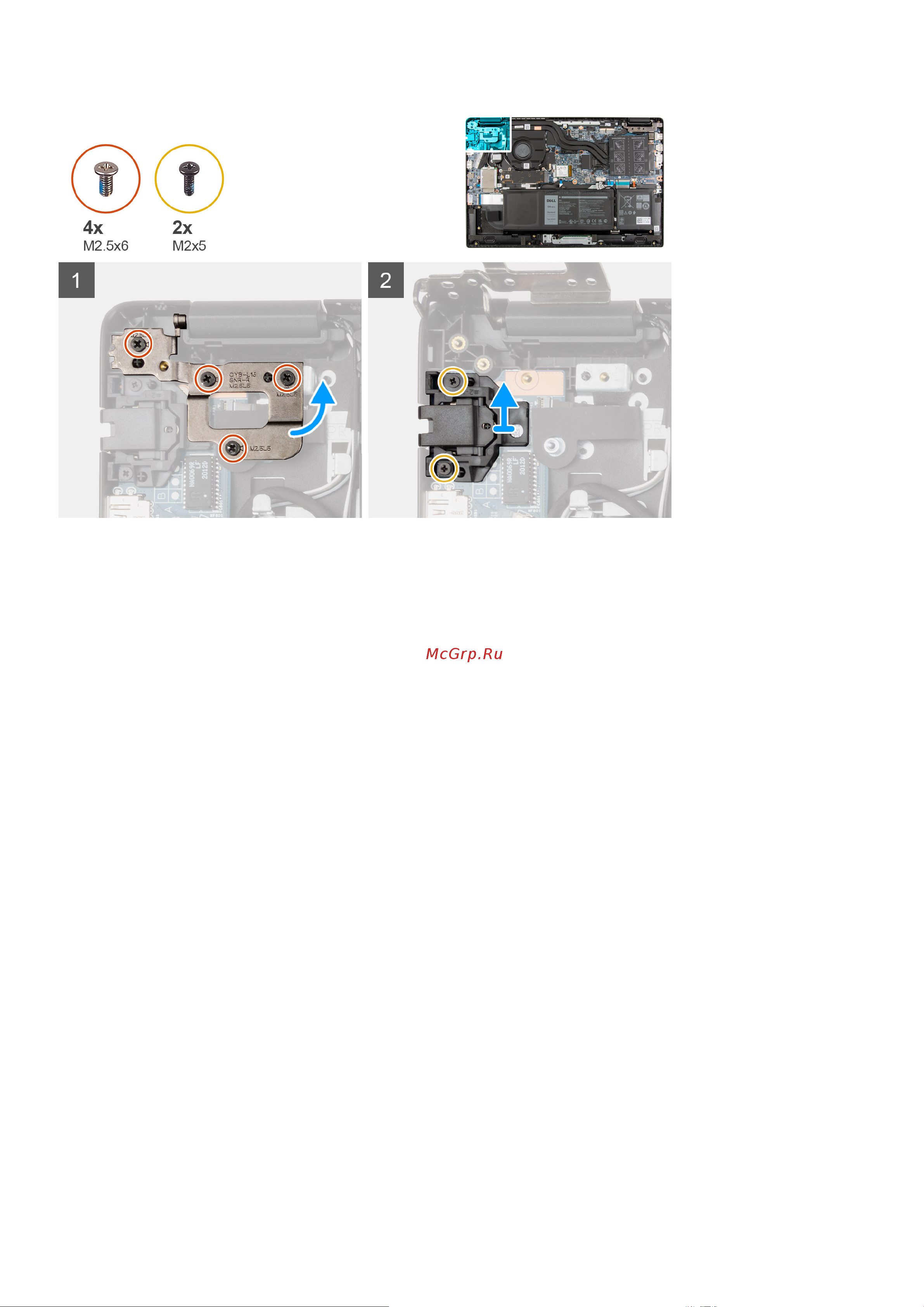

Действия
1. Открутите четыре винта (M2,5x6), которыми скоба шарнира крепится к опорной панели в сборе.
2. Приподнимите шарнир и снимите с опорной панели в сборе.
3. Открутите два винта (M2x5), которыми порт Ethernet крепится к плате ввода-вывода.
4. Снимите порт Ethernet с платы ввода-вывода.
Установка порта Ethernet
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче
На следующем рисунке показано расположение порта Ethernet и проиллюстрирована процедура установки.
Извлечение и установка компонентов 65
