Dell Latitude 3520-9423 [70/129] Извлечение кнопки питания со сканером отпечатков пальцев
![Dell Latitude 3520-2385 [70/129] Извлечение кнопки питания со сканером отпечатков пальцев](/views2/1863527/page70/bg46.png)
Действия
Выровняйте и вставьте кнопку питания в гнездо на опорной панели в сборе.
Следующие действия
1. Установите порт Ethernet.
2. Установите плату ввода-вывода.
3. Установите нижнюю крышку.
4. Выйдите из режима обслуживания.
5. Установите лоток для SIM-карты (для систем с поддержкой 4G LTE).
6. Установите карту microSD.
7. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.
Извлечение кнопки питания со сканером отпечатков пальцев
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Извлеките карту microSD.
3. Извлеките лоток для SIM-карты (для систем с поддержкой 4G LTE).
4. Войдите в режим обслуживания.
5. Снимите нижнюю крышку.
6. Извлеките плату ввода-вывода.
7. Извлеките порт Ethernet.
Об этой задаче

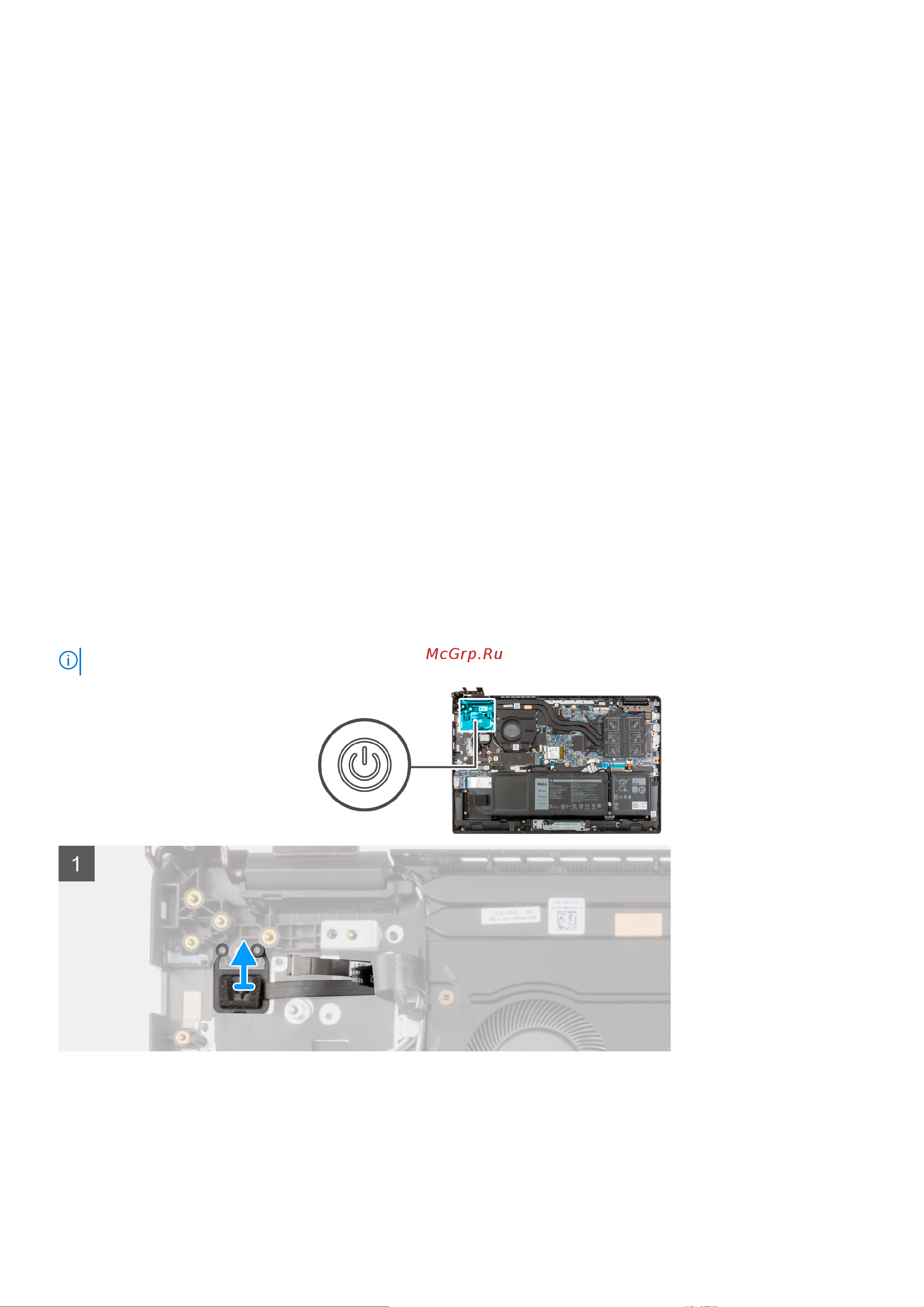

На следующем рисунке показано расположение кнопки питания со сканером отпечатка пальца и проиллюстрирована
процедура извлечения.
ПРИМЕЧАНИЕ:
Действия
1. Отклейте кабель кнопки питания от опорной панели в сборе.
2. Снимите кнопку питания со сканером отпечатка пальца с упора для рук в сборе.
70 Извлечение и установка компонентов
