Об этой задаче

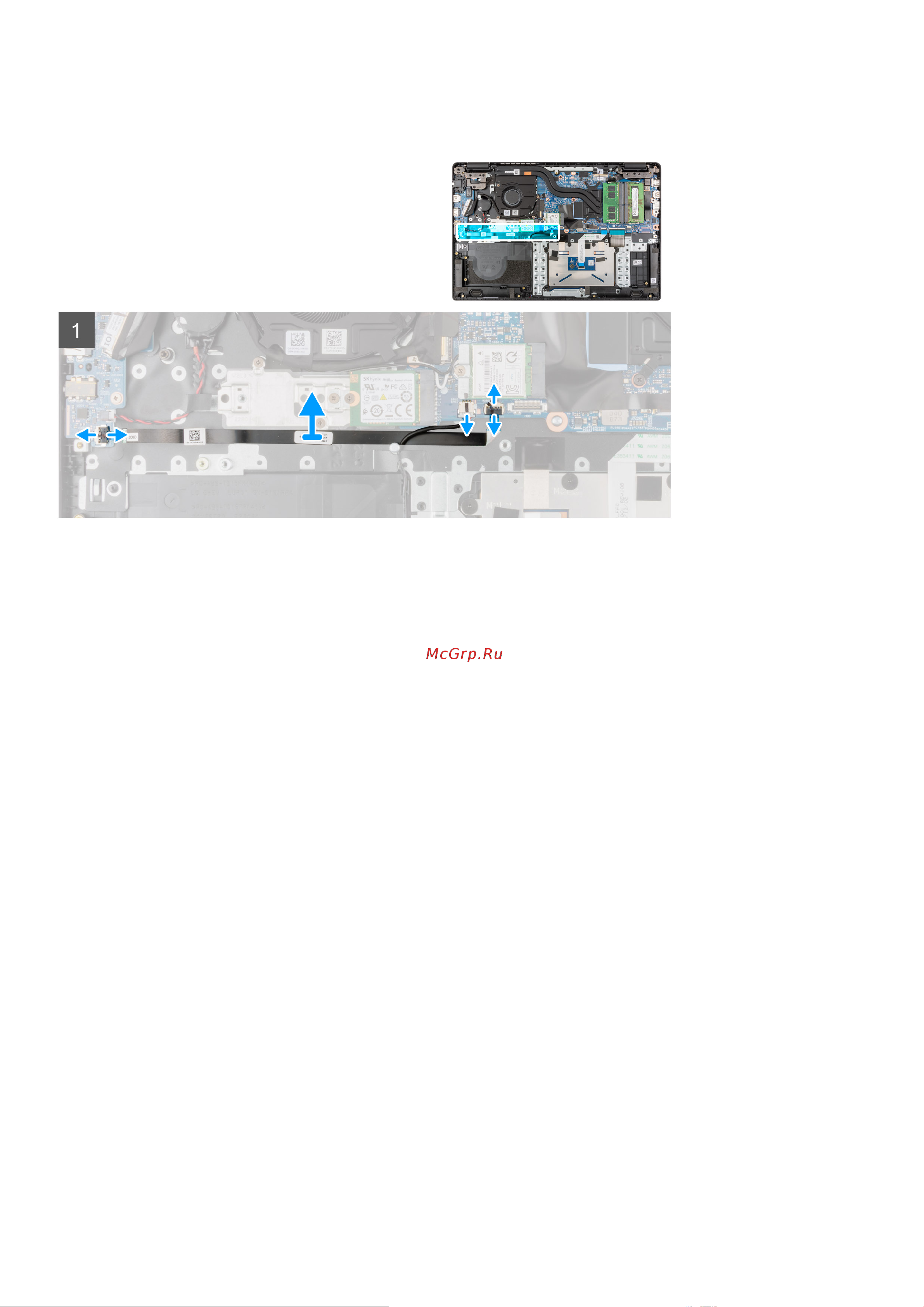

На следующем рисунке показано расположение кабеля USB и проиллюстрирована процедура извлечения.
Действия
1. Откройте защелку и отсоедините кабель USB от разъема на системной плате.
2. Аккуратно отклейте кабель USB от опорной панели в сборе.
3. Откройте защелку и отсоедините кабель USB от разъема на плате ввода-вывода.
4. Приподнимите кабель USB и извлеките из опорной панели в сборе.
Монтаж кабеля USB
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче
На следующем рисунке показано расположение кабеля USB и проиллюстрирована процедура установки.
Извлечение и установка компонентов 63
