Dell Latitude 3520-9423 [64/129] Извлечение порта ethernet
![Dell Latitude 3520-2385 [64/129] Извлечение порта ethernet](/views2/1863527/page64/bg40.png)
Действия

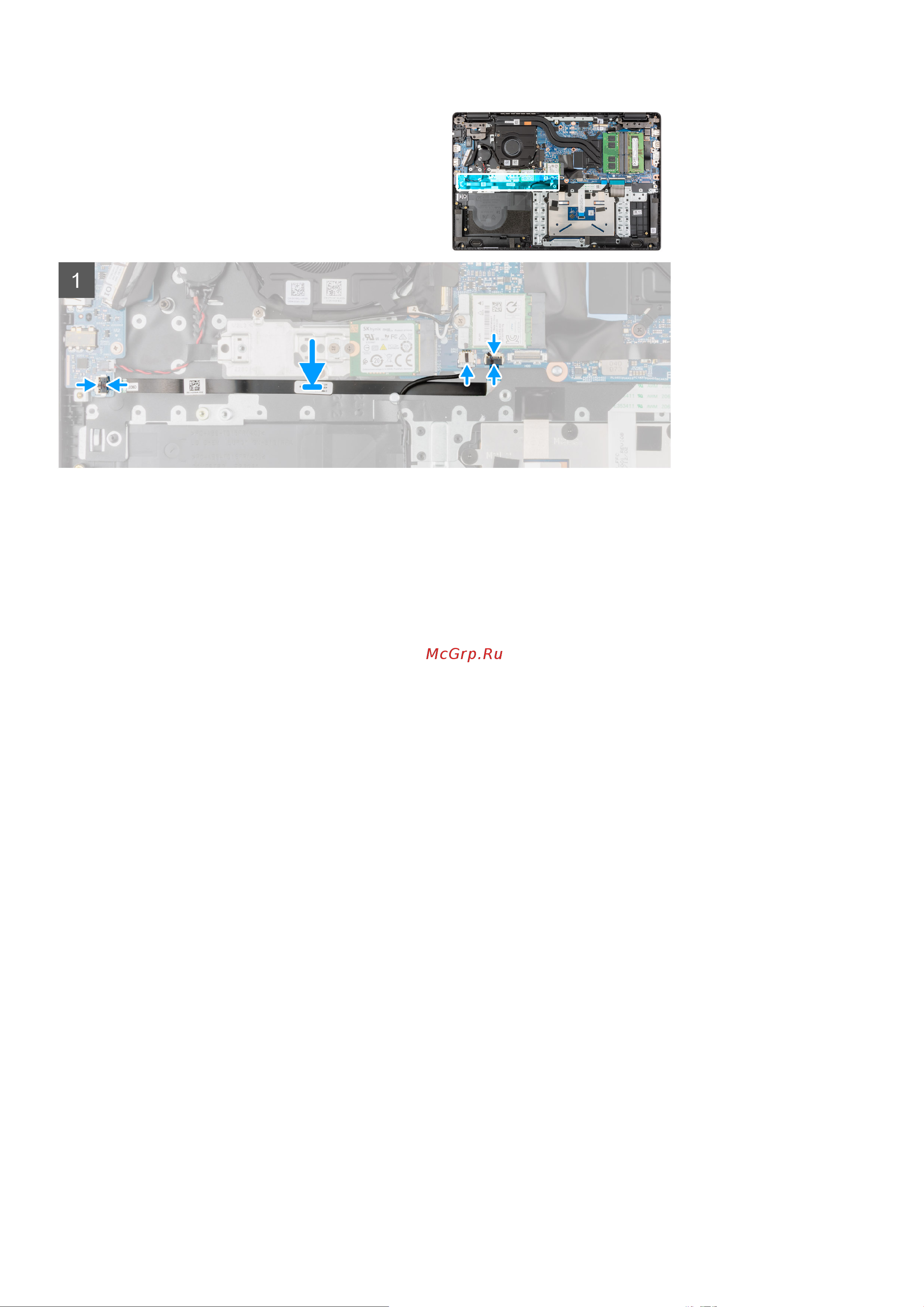

1. Подсоедините кабель USB к разъему на системной плате и закройте защелку.
2. Выровняйте кабель USB и приклейте к опорной панели в сборе.
3. Подсоедините кабель USB к разъему на плате ввода-вывода и закройте защелку.
Следующие действия
1. Установите плату WWAN (для систем с поддержкой 4G LTE).
2. Установите жесткий диск.
3. Установите аккумулятор.
4. Установите нижнюю крышку.
5. Установите лоток для SIM-карты (для систем с поддержкой 4G LTE).
6. Установите карту microSD.
7. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.
Порт Ethernet
Извлечение порта Ethernet
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Извлеките карту microSD.
3. Извлеките лоток для SIM-карты (для систем с поддержкой 4G LTE).
4. Войдите в режим обслуживания.
5. Снимите нижнюю крышку.
Об этой задаче
На следующем рисунке показано расположение порта Ethernet и проиллюстрирована процедура извлечения.
64 Извлечение и установка компонентов
