Dell Latitude 3520-2385 [20/129] Установка нижней крышки
![Dell Latitude 3520-2385 [20/129] Установка нижней крышки](/views2/1863527/page20/bg14.png)
Действия
1. Ослабьте девять невыпадающих винтов, которыми нижняя крышка крепится к опорной панели в сборе.
2. С помощью пластмассовой палочки подденьте нижнюю крышку, начиная с углублений, расположенных в U-образных
выступах рядом с шарнирами на верхней стороне нижней крышки.
3. Аккуратно приподнимите нижнюю крышку и снимите с корпуса.
ПРИМЕЧАНИЕ: Будьте осторожны при снятии нижней крышки, чтобы не сломать защелки.
Установка нижней крышки
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче

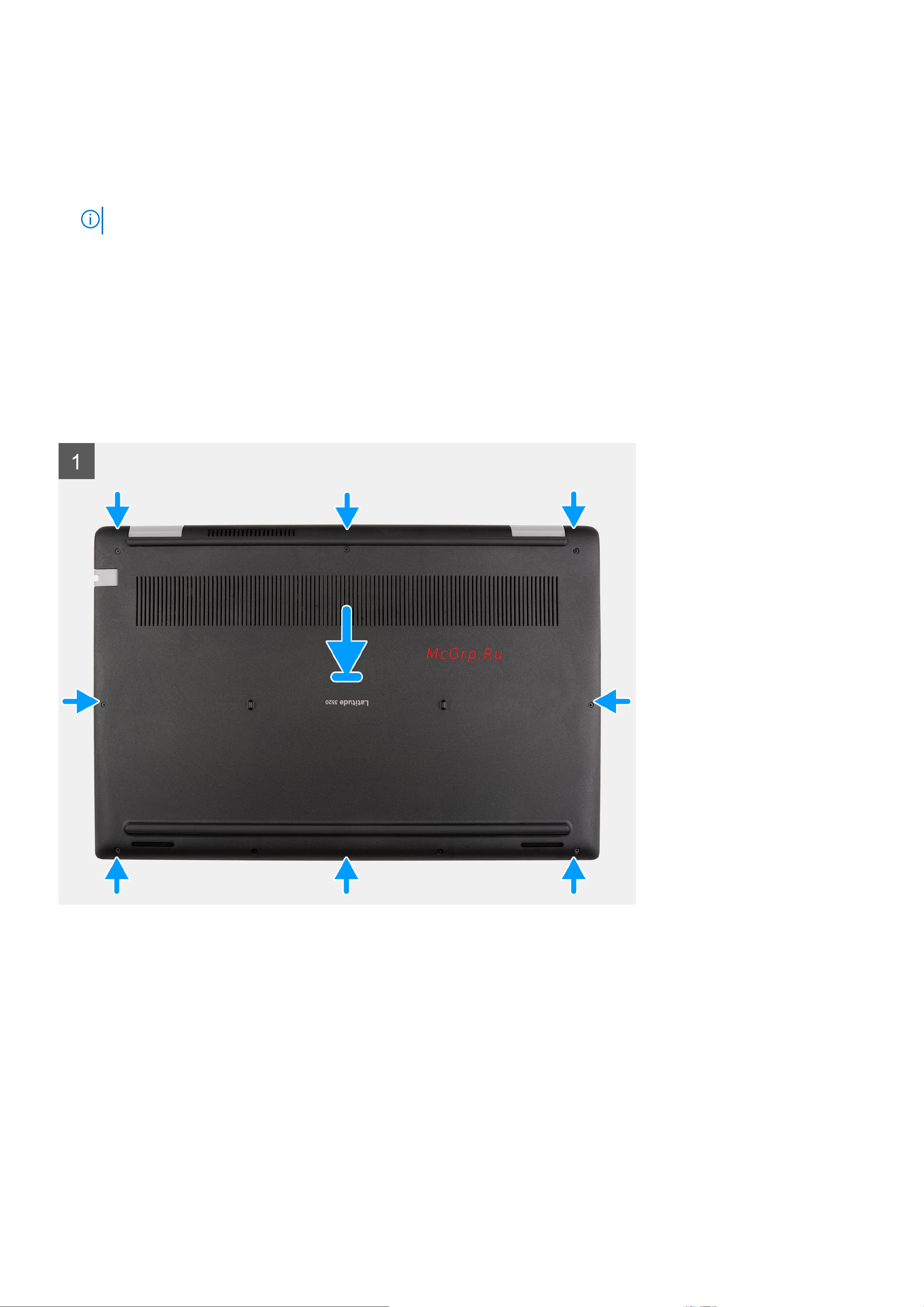

На следующих рисунках отмечено расположение аккумулятора и наглядно показана процедура его установки.
20 Извлечение и установка компонентов
