Dell Latitude 3520-2385 [61/129] Установка батарейки типа таблетка
![Dell Latitude 3520-2385 [61/129] Установка батарейки типа таблетка](/views2/1863527/page61/bg3d.png)

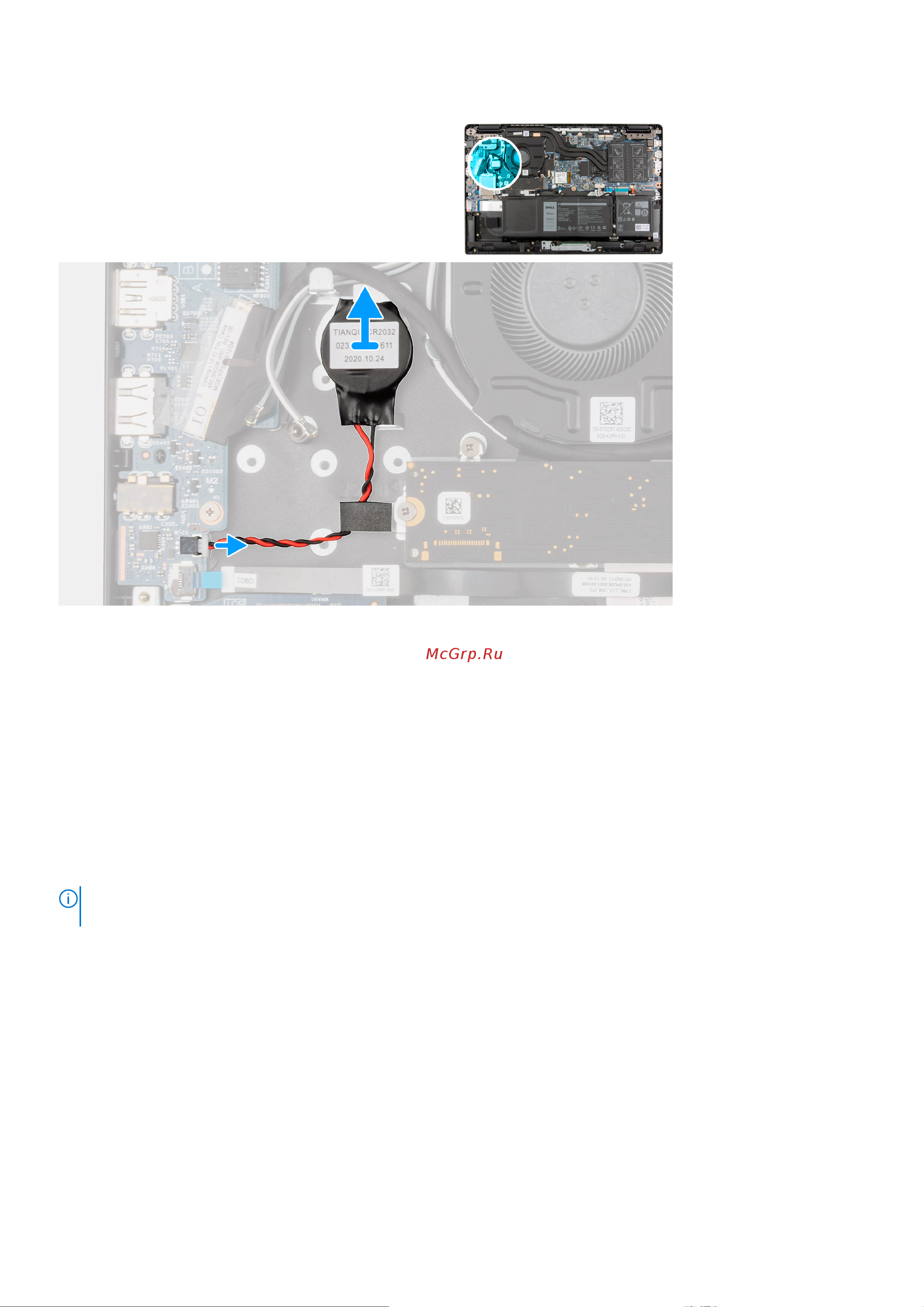

Действия
1. Поднимите майларовую пленку, которая закрывает кабель батарейки типа «таблетка».
2. Отсоедините кабель батарейки типа «таблетка» от разъема на плате ввода-вывода.
3. Приподнимите батарейку типа «таблетка» и извлеките из опорной панели в сборе.
Установка батарейки типа «таблетка»
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче
ПРИМЕЧАНИЕ: Если батарейка КМОП-схемы была отсоединена от системной платы для проведения обслуживания,
система загрузится не сразу, так как произойдет сброс батарейки часов реального времени.
На следующем рисунке показано расположение батарейки типа «таблетка» и проиллюстрирована процедура установки.
Извлечение и установка компонентов 61
