Извлечение и установка компонентов
ПРИМЕЧАНИЕ: Изображения, приведенные в этом документе, могут отличаться от вашего компьютера в зависимости
от заказанной конфигурации.
Рекомендуемые инструменты
Для выполнения процедур, описанных в этом документе, могут потребоваться следующие инструменты:
● Крестовая отвертка № 0
● Пластмассовая палочка
Список винтов
В следующей таблице приведены изображения и список винтов.

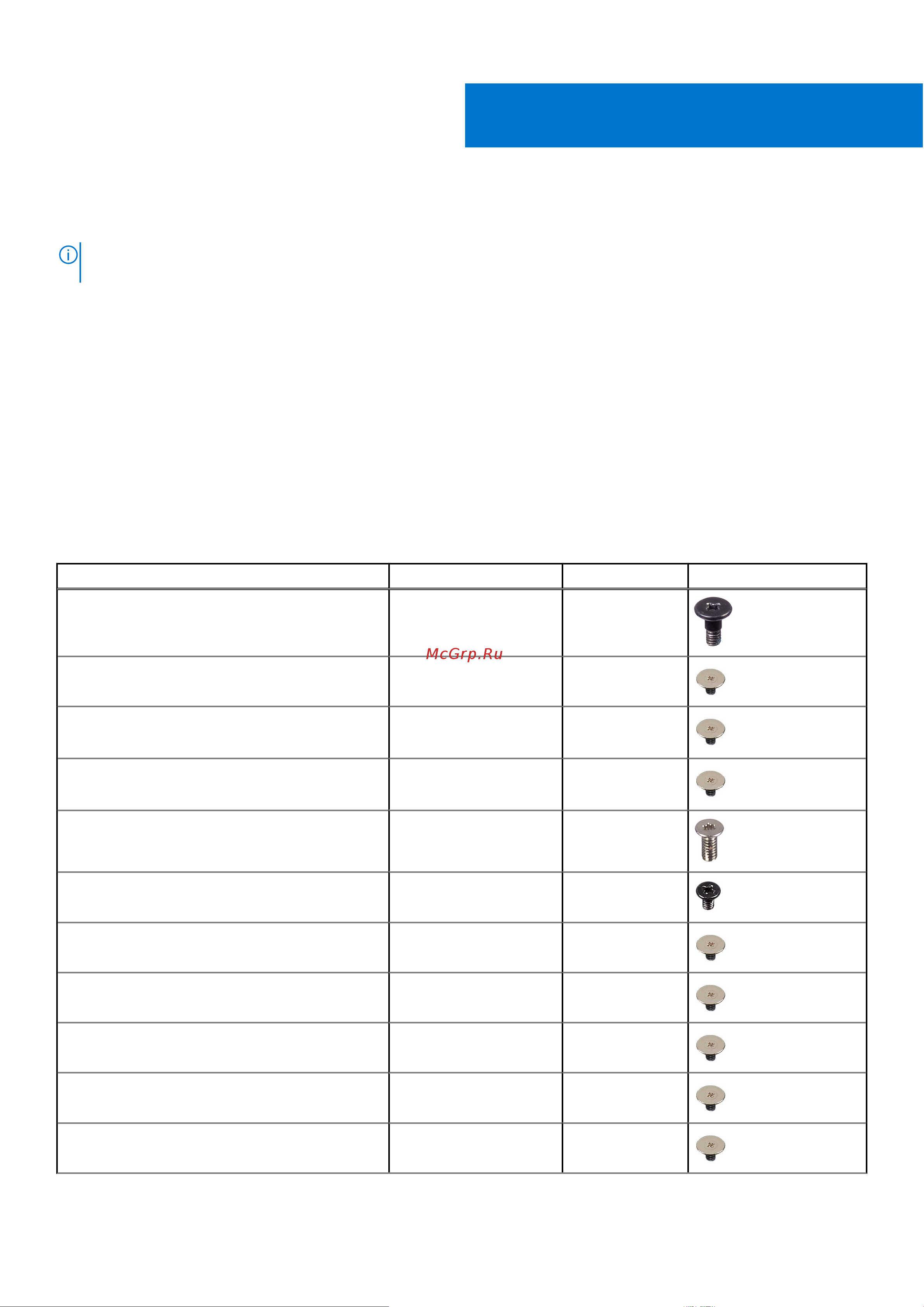

Таблица 1. Список винтов
Компонент Тип винта Количество Рисунок
Нижняя крышка Невыпадающие винты 9
Крепление твердотельного накопителя М.2 M2x3 1
Скоба переходника твердотельного накопителя
М.2
M2x3 1
Пластина переходника твердотельного
накопителя M.2
M2x3 2
Модуль жесткого диска M2х4,5 4
Жесткий диск M3x3 4
Плата WLAN M2x3 1
Плата WWAN M2x3 1
Системный вентилятор M2x3 2
Трехэлементный аккумулятор M2x3 3
4-элементный аккумулятор M2x3 4
2
12 Извлечение и установка компонентов
