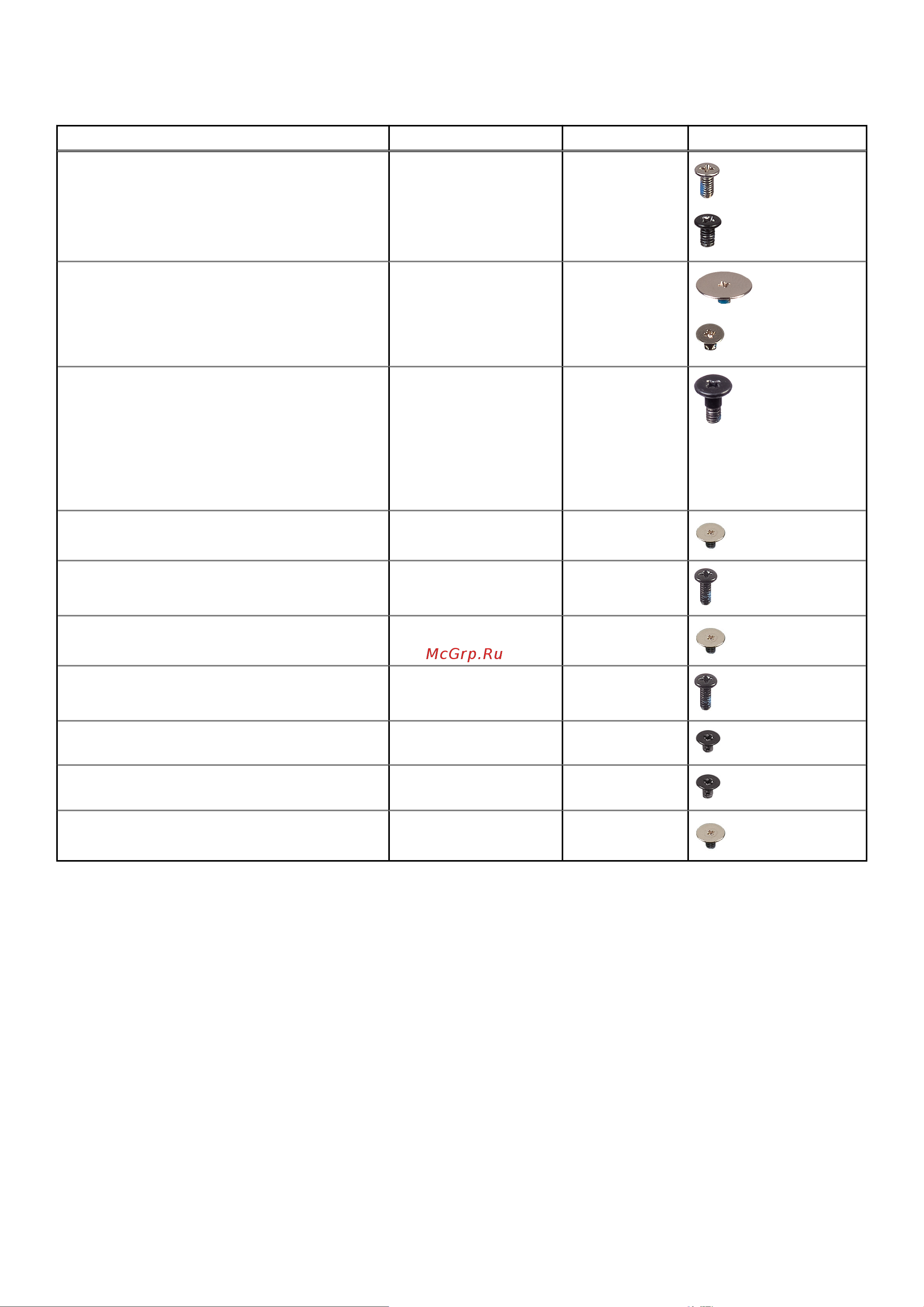

Таблица 1. Список винтов (продолжение)
Компонент Тип винта Количество Рисунок
Шарниры дисплея M2.5x6
M2,5x4
6
1
Скоба шарнира M2,5x2,5
M2,5x3
6
2
Радиатор в сборе
Невыпадающие винты
7 (для систем
с выделенной
графической
платой)
4 (для систем
со встроенной
видеокартой)
Порт адаптера питания
M2x3 1
Порт Ethernet M2x5 2
Плата ввода-вывода M2x3 2
Системная плата M2x2 2
Держатель тачпада M2x2.5 3
Модуль сенсорной панели M2x2 4
Плата ввода-вывода WWAN M2x3 2
Извлечение и установка компонентов 13
