Dell Latitude 3520-2385 [41/129] Таблица 3 направляющая антенного кабеля

Действия

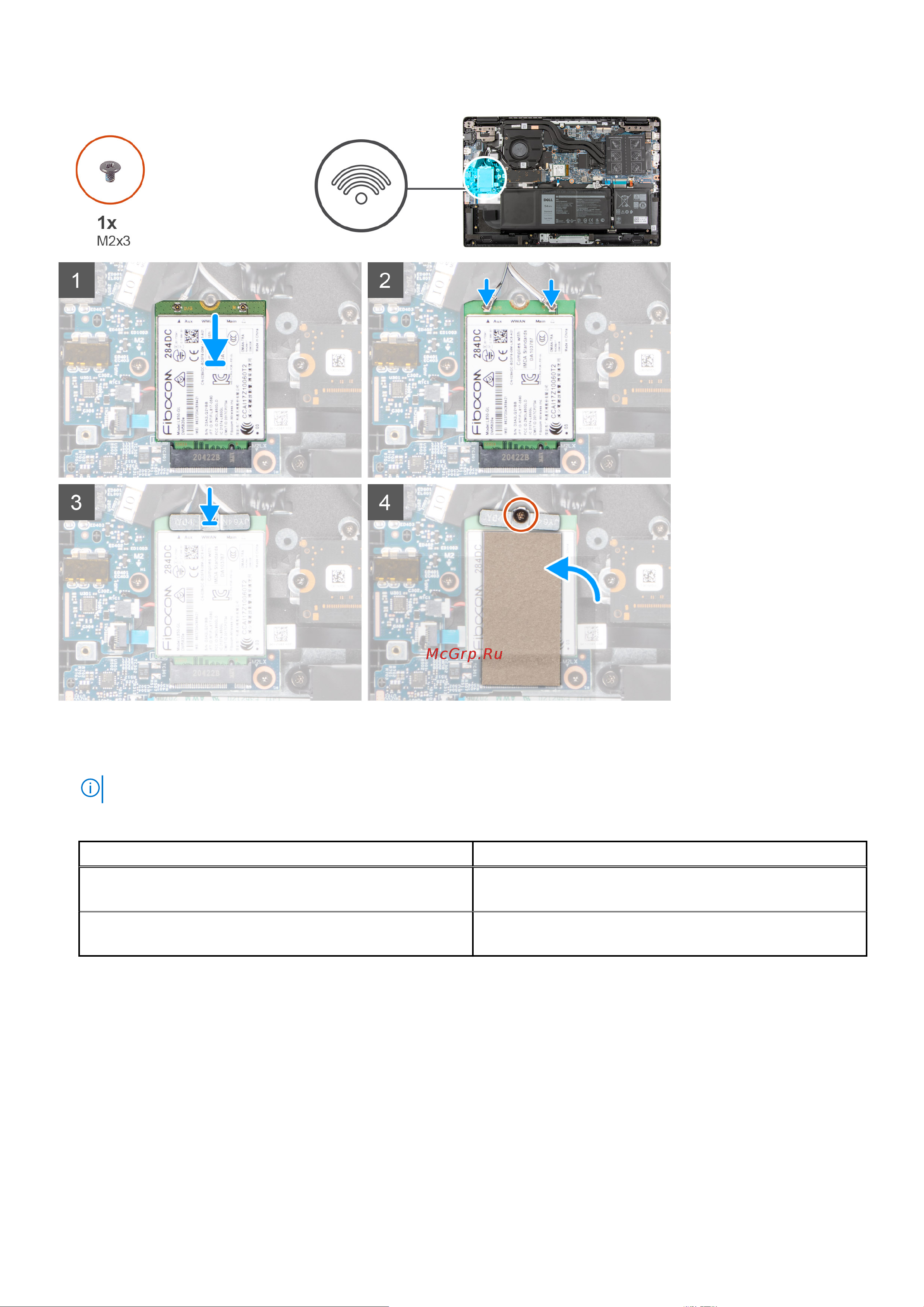

1. Подсоедините два антенных кабеля к разъемам на плате WWAN.

ПРИМЕЧАНИЕ: Разъемы антенных кабелей очень хрупкие, поэтому будьте осторожны при их подсоединении.

Таблица 3. Направляющая антенного кабеля

Цвет кабеля Разъем

Белый кабель (Main) Белый треугольник (△) на модуле WWAN на системной

плате

Черный кабель (Aux) Черный треугольник (▲) на модуле WWAN на системной

плате

2. Совместите паз на плате WWAN с выступом на разъеме WWAN.

3. Вставьте плату WWAN под углом в соответствующий слот.

4. Выровняйте и установите скобу на плату WWAN.

5. Вкрутите винт (M2x3), чтобы прикрепить скобу платы WWAN к системной плате.

6. Опустите майларовую пленку, чтобы закрыть плату WWAN.

Следующие действия

1. Установите нижнюю крышку.

2. Выйдите из режима обслуживания.

3. Установите лоток для SIM-карты (для систем с поддержкой 4G LTE).
