Установка системного вентилятора

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

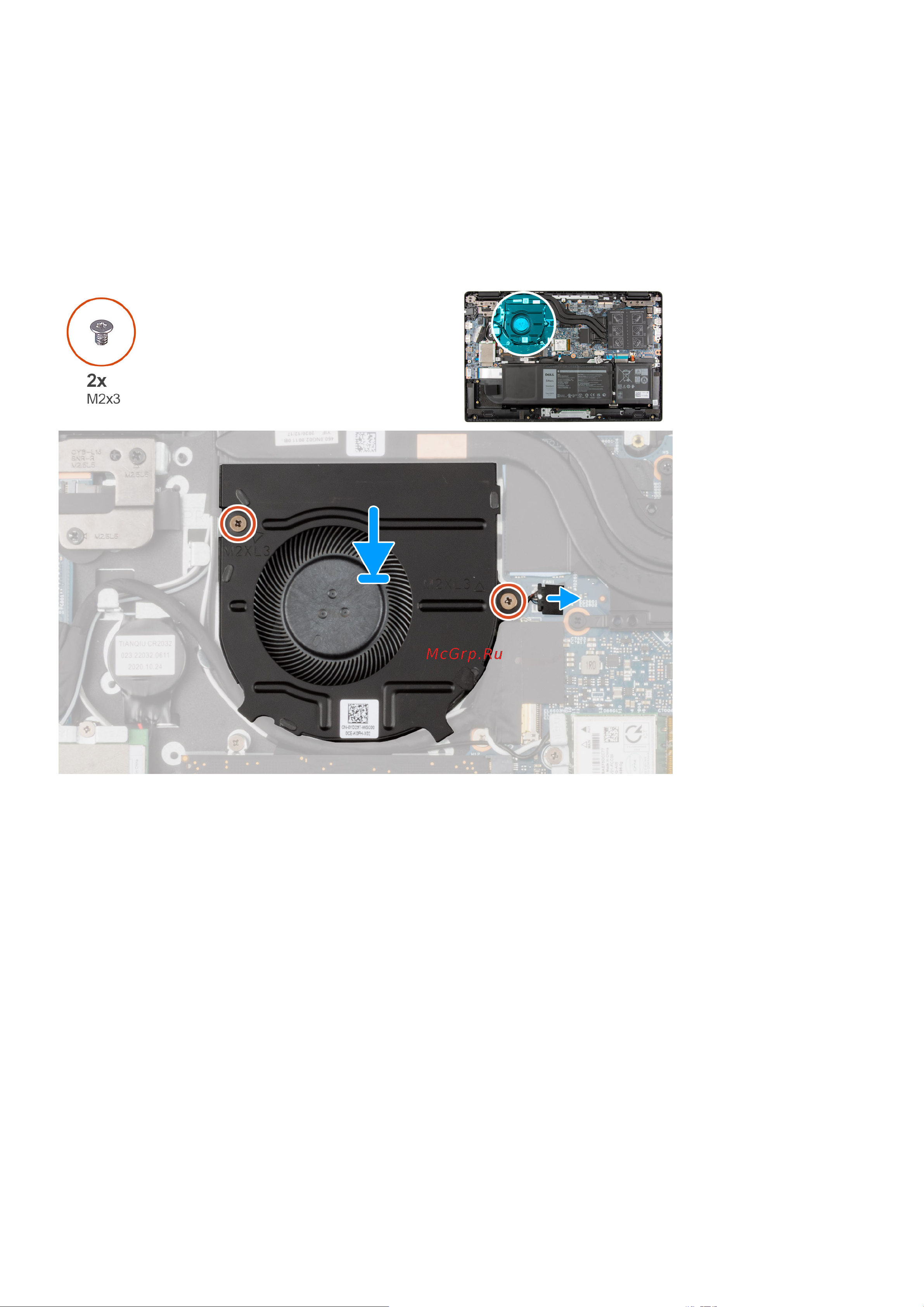

На следующем рисунке показано расположение системного вентилятора и наглядно показана процедура его установки.

Действия

1. Выровняйте и вставьте системный вентилятор в гнездо на упоре для рук в сборе.

2. Вкрутите два винта (M2x3), которыми системный вентилятор крепится к опорной панели в сборе.

3. Подсоедините кабель системного вентилятора к разъему системной платы.

Следующие действия

1. Установите нижнюю крышку.

2. Выйдите из режима обслуживания.

3. Установите лоток для SIM-карты (для систем с поддержкой 4G LTE).

4. Установите карту microSD.

5. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.
