Dell Latitude 3520-2385 [83/129] Снятие тачпада
![Dell Latitude 3520-2385 [83/129] Снятие тачпада](/views2/1863527/page83/bg53.png)
Действия

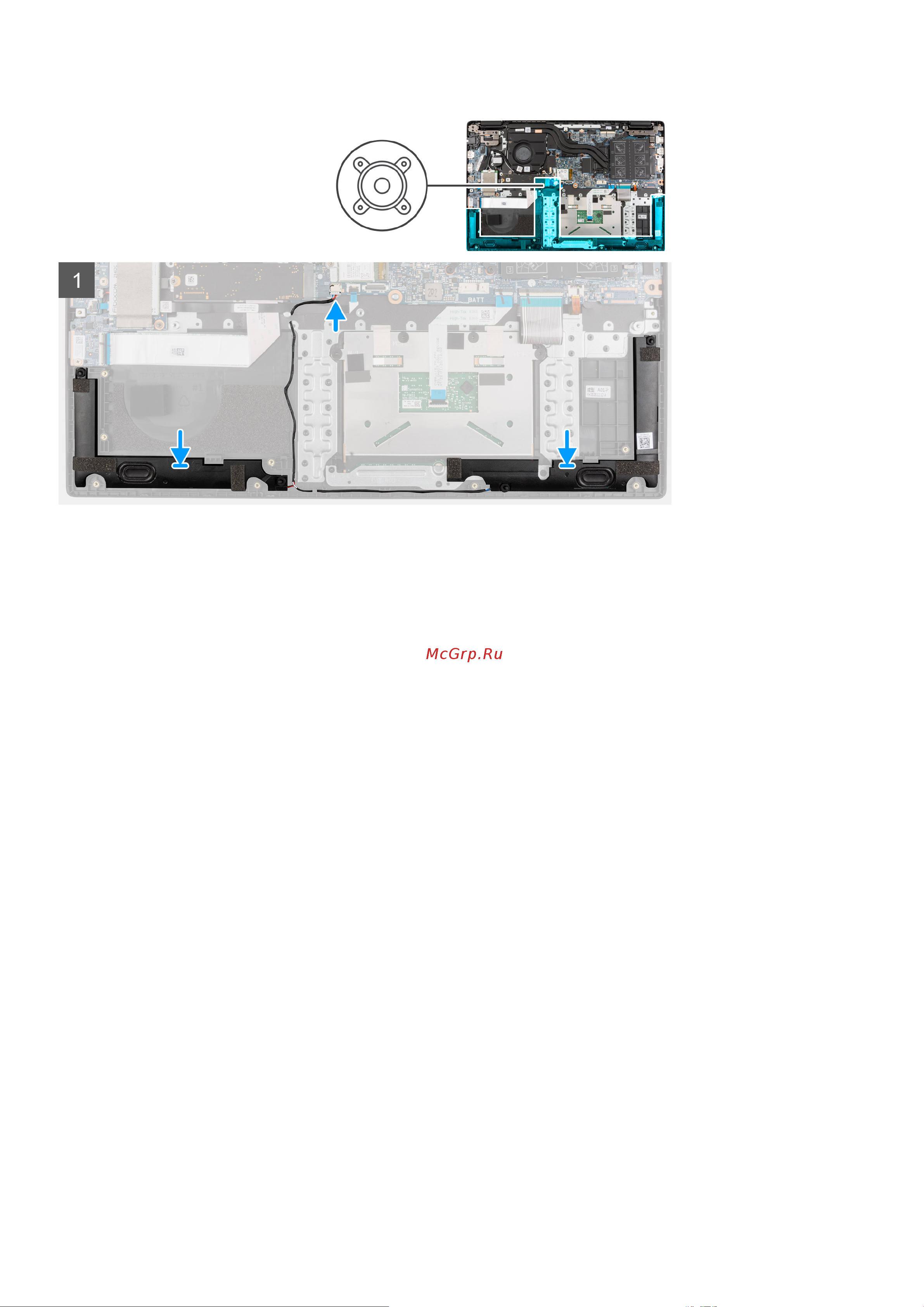

1. Выровняйте динамики и установите их в соответствующий отсек на опорной панели в сборе.
2. Проложите кабель динамиков через направляющие на опорной панели в сборе.
3. Подсоедините кабель динамиков к разъему на системной плате.
4. Закрепите динамики на месте с помощью клейкой ленты.
Следующие действия
1. Установите аккумулятор.
2. Установите нижнюю крышку.
3. Установите лоток для SIM-карты (для систем с поддержкой 4G LTE).
4. Установите карту microSD.
5. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.
Тачпад
Снятие тачпада
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Извлеките карту microSD.
3. Извлеките лоток для SIM-карты (для систем с поддержкой 4G LTE).
4. Снимите нижнюю крышку.
5. Извлеките батарею.
6. Извлеките динамики.
Об этой задаче
На следующем рисунке показано расположение сенсорной панели и проиллюстрирована процедура снятия.
Извлечение и установка компонентов 83
