Действия

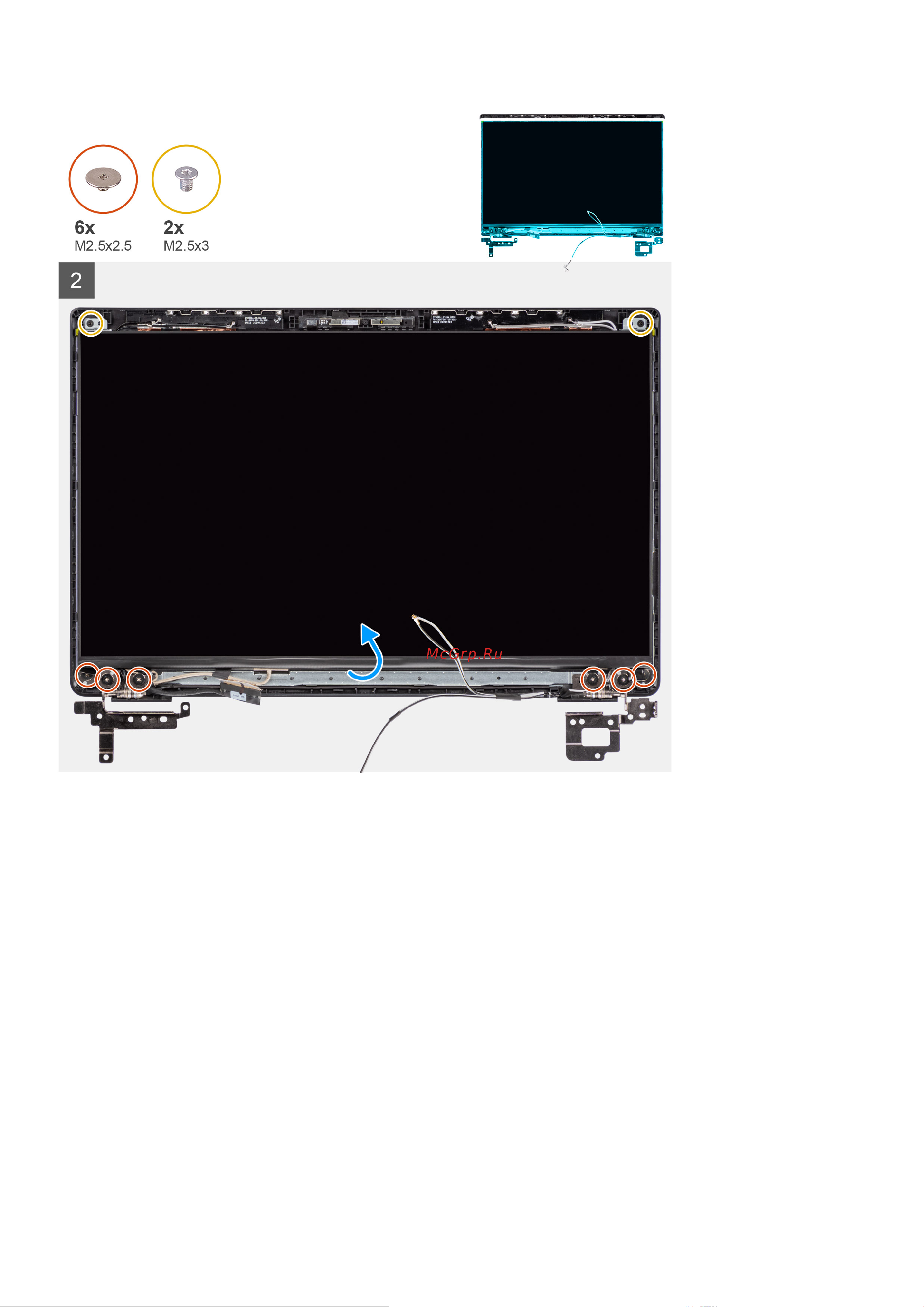

1. Выровняйте панель дисплея и установите на дисплей в сборе.

2. Подсоедините кабель дисплея к разъему на панели дисплея, закройте защелку и зафиксируйте клейкой лентой.

3. Вкрутите шесть винтов (M2,5x2,5) и два винта (M2,5x3), которыми крепятся скобы правого и левого шарнира.

4. Аккуратно переверните панель дисплея.

Следующие действия

1. Установите лицевую панель дисплея.

2. Установите дисплей в сборе.

3. Установите кабель платы ввода-вывода.

4. Установите плату WWAN (для систем с поддержкой 4G LTE).

5. Установите плату WLAN.

6. Установите нижнюю крышку.

7. Установите лоток для SIM-карты (для систем с поддержкой 4G LTE).

8. Установите карту microSD.

9. Выйдите из режима обслуживания.

10. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.

Извлечение и установка компонентов 97
