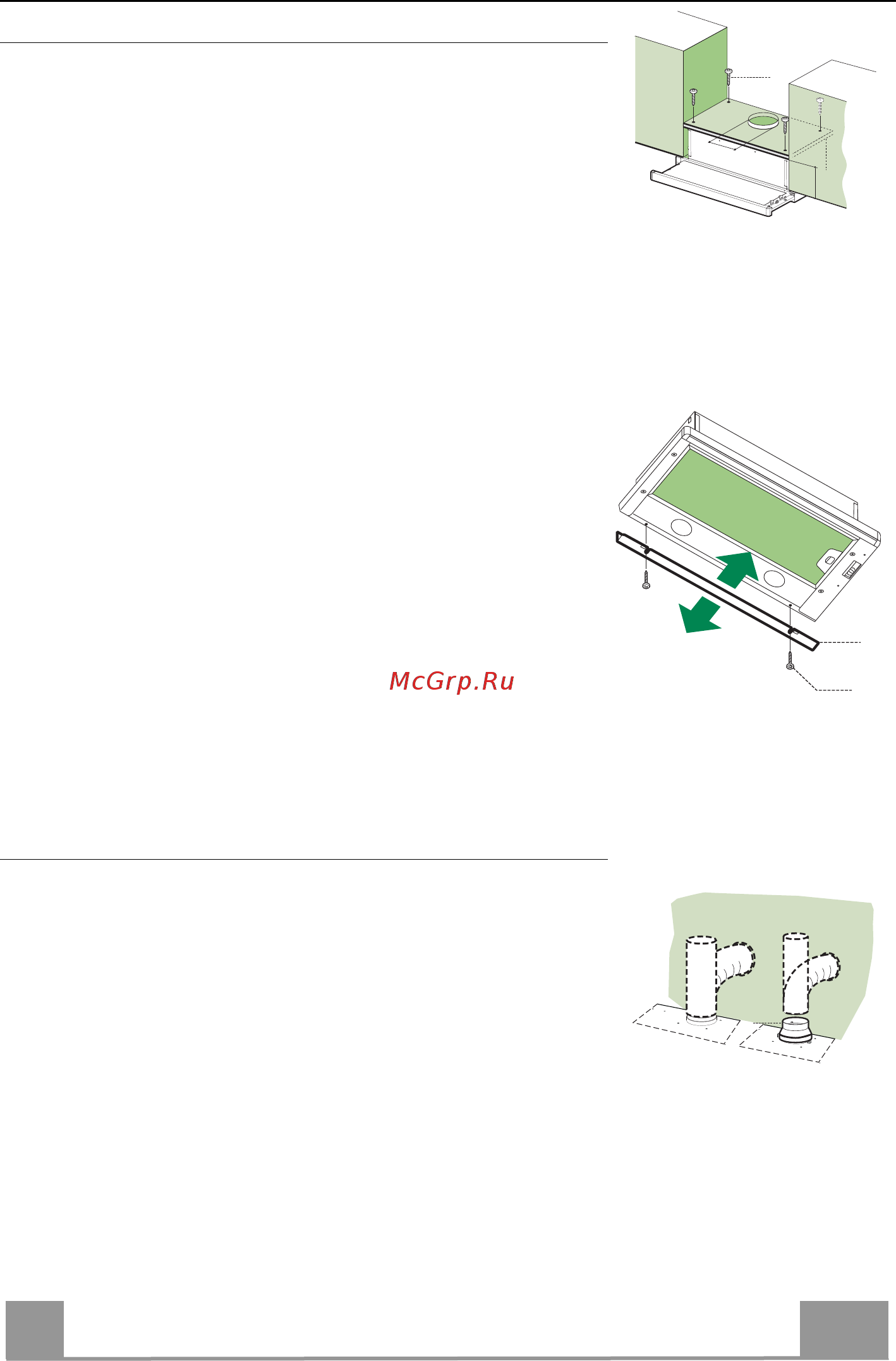

![Faber FLOX WH A45 [35/76] Instalación](/views2/1447470/page35/bg23.png)
ES
3
35
INSTALACIÓN
Taladrado de la superficie de soporte y montaje de la campana
MONTAJE CON TORNILLOS
• La superficie de soporte de la campana debe encontrarse 135
mm por encima de la superficie inferior del mueble colgante.
• Taladrar ø 4,5 mm el soporte utilizando la plantilla de perfora-
ción suministrada en dotación.
• Hacer un orificio ø 150 mm en la superficie de soporte, usando
la plantilla de perforación suministrada en dotación.
• Fijar con los 4 tornillos 12a (4,2 x 44,4) en dotación.
12a
135
150
PERFIL DE CIERRE
• El espacio entre el borde de la campana y la pared de fondo se
puede cerrar aplicando el perfil 20 en dotación con los tornillos
12b.
20
12b
Conexiones
SALIDA DEL AIRE VERSIÓN ASPIRANTE
Para la instalación de la versión aspirante, conectar la campana al
tubo de salida mediante un tubo rígido o flexible de ø150 o 120
mm, a discreción del instalador.
• Para la conexión con el tubo de ø120 mm, introducir la brida de
reducción 9 en la salida del cuerpo de la campana.
• Fijar el tubo con abrazaderas adecuadas. Este material no se
proporciona en dotación.
• Quitar los filtros antiolor al carbón activo.
ø 150
9
ø 120
