Faber FLOX WH A45 [62/76] Inštalácia
![Faber FLOX WH A45 [62/76] Inštalácia](/views2/1447470/page62/bg3e.png)
SK
6
62
INŠTALÁCIA

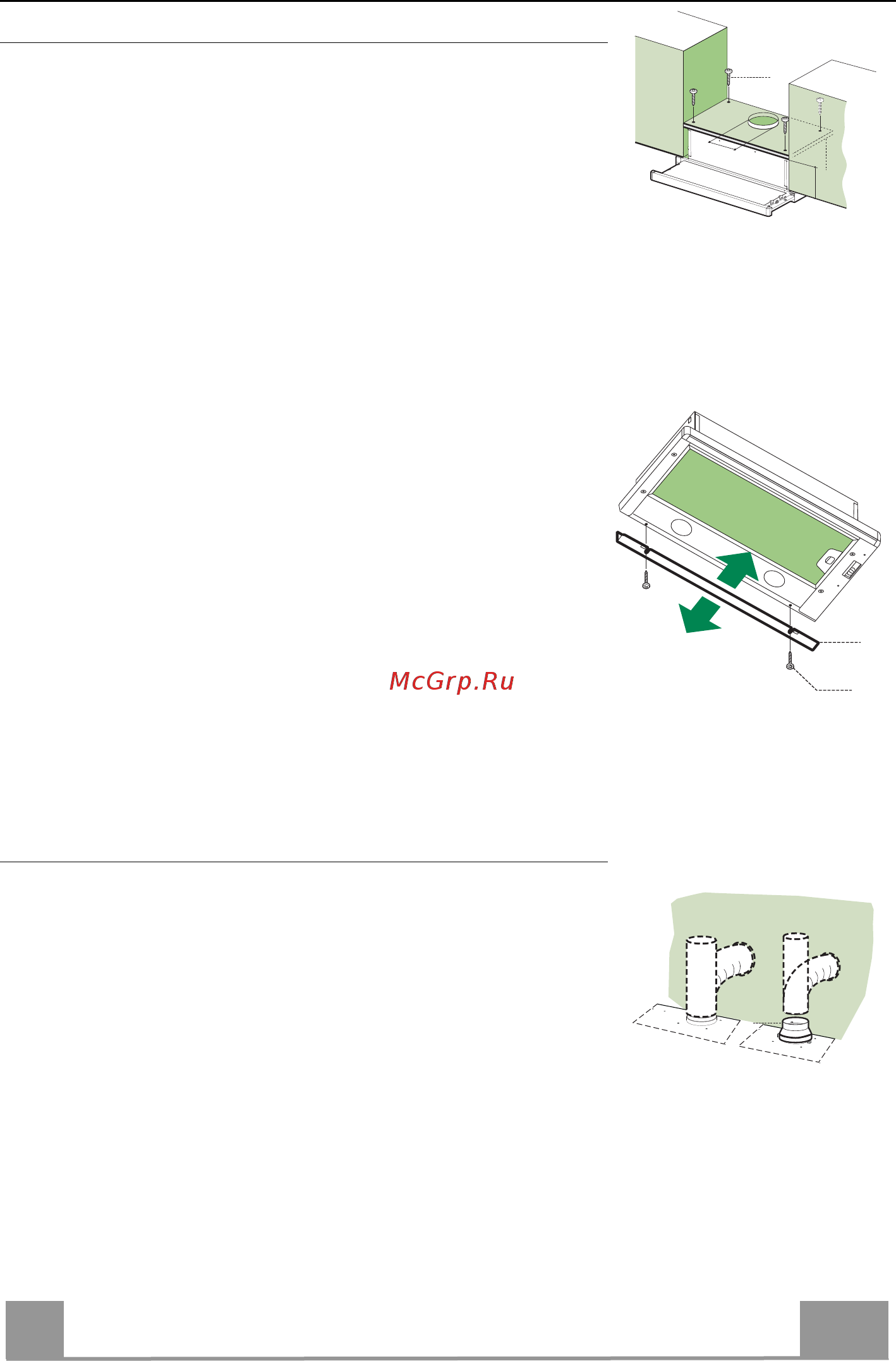

Vyrezanie otvoru na držiacej polici a montáž odsávača pár
MONTÁŽ POMOCOU SKRUTIEK
• Držiaca polica odsávača pár musí byť vo výklenku s hĺbkou
135 mm od spodnej strany závesnej skrinky.
• Vyvŕtajte ø 4,5 mm na držiacej polici pomocou dodávanej šab-
lóny.
• Vyvŕtajte otvor s ø 150 mm na držiacej polici, použite dodáva-
nú šablónu s otvormi.
• Upevnite pomocou 4 dodávaných skrutiek 12a (4,2 x 44,4).
12a
135
150
PROFIL UZÁVERU
• Priestor medzi okrajom odsávača pár a zadnou stenou môžete
uzatvoriť namontovaním dodávaného profilu 20 pomocou
skrutiek 12b.
20
12b
Zapojenia
VÝSTUP VZDUCHU VO VERZII S ODVODOM VZDUCHU
Pri inštalácii vo verzii s odvodom vzduchu zapojte odsávač pár k
potrubiu prostredníctvom neohybnej alebo ohybnej rúry s prie-
merom ø 150 alebo 120 mm, v závislosti od výberu inštalatéra.
• Pri zapojení s rúrou s ø 120 mm vsuňte redukčnú prírubu 9 na
výstupe z telesa odsávača.
• Upevnite rúru vhodnými upevňovacími svorkami. Potrebný
materiál sa nedodáva.
• Odstráňte prípadné protipachové filtre s aktívnym uhlíkom.
ø 150
9
ø 120
