Faber FLOX WH A45 [71/76] Asennus

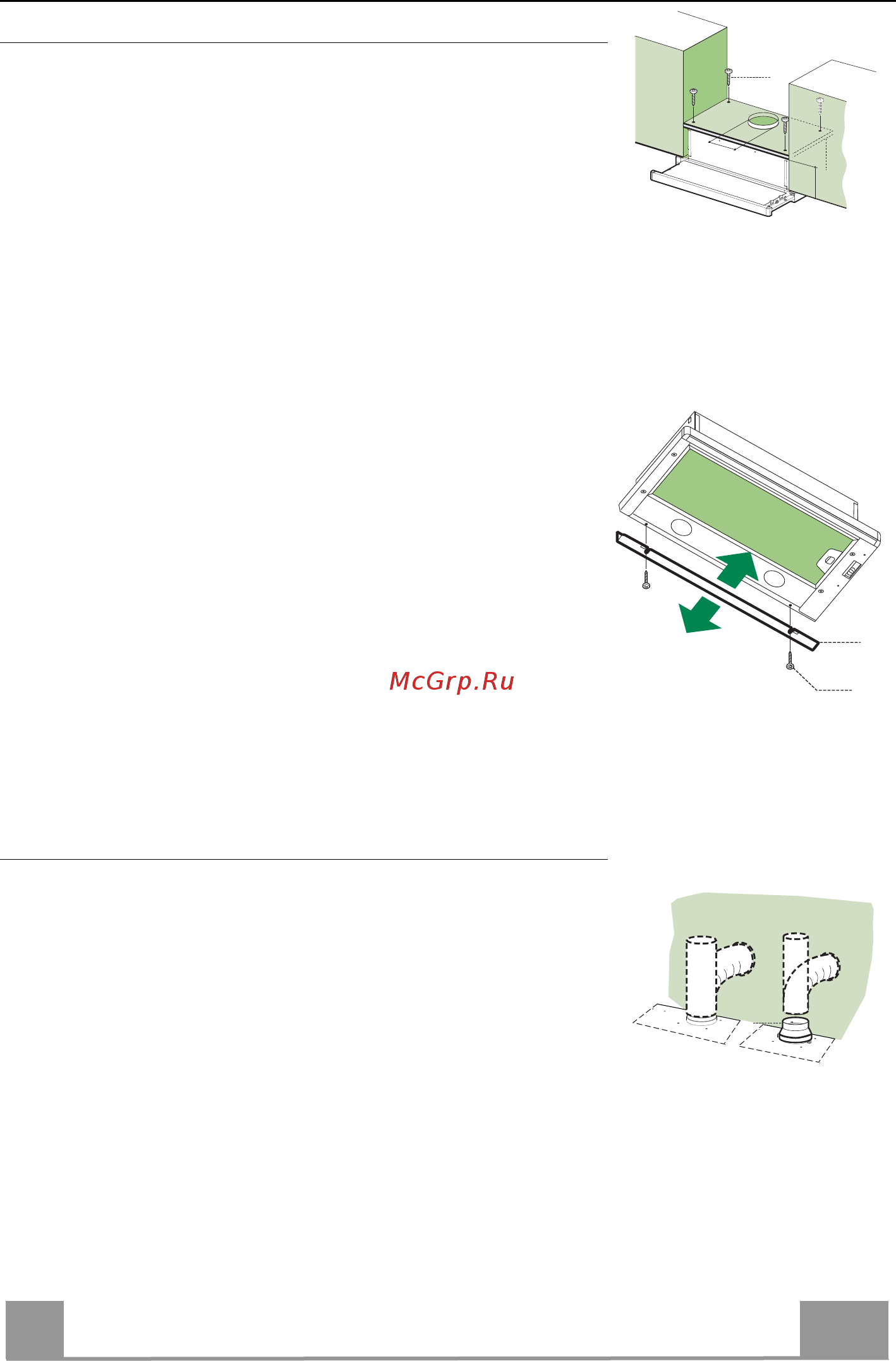

![Faber FLOX WH A45 [71/76] Asennus](/views2/1447470/page71/bg47.png)
FI
7
71
ASENNUS
Tukitasoa ja liesituuletinta varten tehtävät poraukset
ASENTAMINEN RUUVIEN AVULLA
• Liesituulettimen tukitason on oltava keittiökalusteiden alapoh-
jaan nähden 135 mm sisempänä.
• Poraa tukeen ø 4,5 mm:n reikä liesituulettimen mukana toimi-
tetun porausmallin avulla.
• Poraa tukitasoon ø 150 mm:n reikä mukana toimitetun po-
rausmallin avulla.
• Kiinnitä mukana toimitetuilla neljällä ruuvilla 12a (4,2 x 44,4).
12a
135
150
SULKUPROFIILI
• Liesituulettimen reunan ja takaseinän väli voidaan sulkea kiin-
nittämällä tuulettimen mukana toimitettu profiili 20 paikalleen
tarkoitukseen varatuilla ruuveilla 12b.
20
12b
Ilmanpoistoputket
HORMILIITÄNTÄINEN MALLI
Tämä malli asennetaan liittämällä koneisto hormiin oman valin-
tasi mukaan joko taipuisalla tai jäykällä ø 150 tai 120 mm putkel-
la.
• Asentaaksesi ø 120 mm ilmanvaihtoputken asenna supistus-
putki 9 koneiston poistoilma-aukon päälle.
• Asenna ilmanpoistoputki riittävällä määrällä putkenkiinnittimiä
(eivät sisälly toimitukseen).
• Poista mahdolliset aktiivihiilisuodattimet.
ø 150
9
ø 120
