Вектор Eco Glass пляж [10/24] Монтаж аппарата
![Вектор Eco Glass пляж [10/24] Монтаж аппарата](/views2/2025277/page10/bga.png)
Руководство для технического персонала
10
www.baltgaz.ru 8 800 505-80-88
7.1.9. Место и высота установки аппарата должны
обеспечивать выполнение требований п. 7.1.6 настоящего
руководства. При этом рекомендуется устанавливать аппарат на
такой высоте, чтобы смотровое окно находилось на уровне глаз
потребителя или как можно ближе к этому уровню.
Также для осуществления сервисного обслуживания при
установке аппарата необходимо выдержать следующие зазоры:
– расстояние от боковой поверхности аппарата до боковой
стены не менее 150 мм;
– свободное пространство перед лицевой поверхностью
аппарата должно быть не менее 600 мм.
7.1.10. Схема установки (подключения) аппарата приведена на
рис. 5. Рекомендуется сначала подключить аппарат к
водопроводной сети, заполнить систему аппарата водой и затем
подключить его к газовой сети.

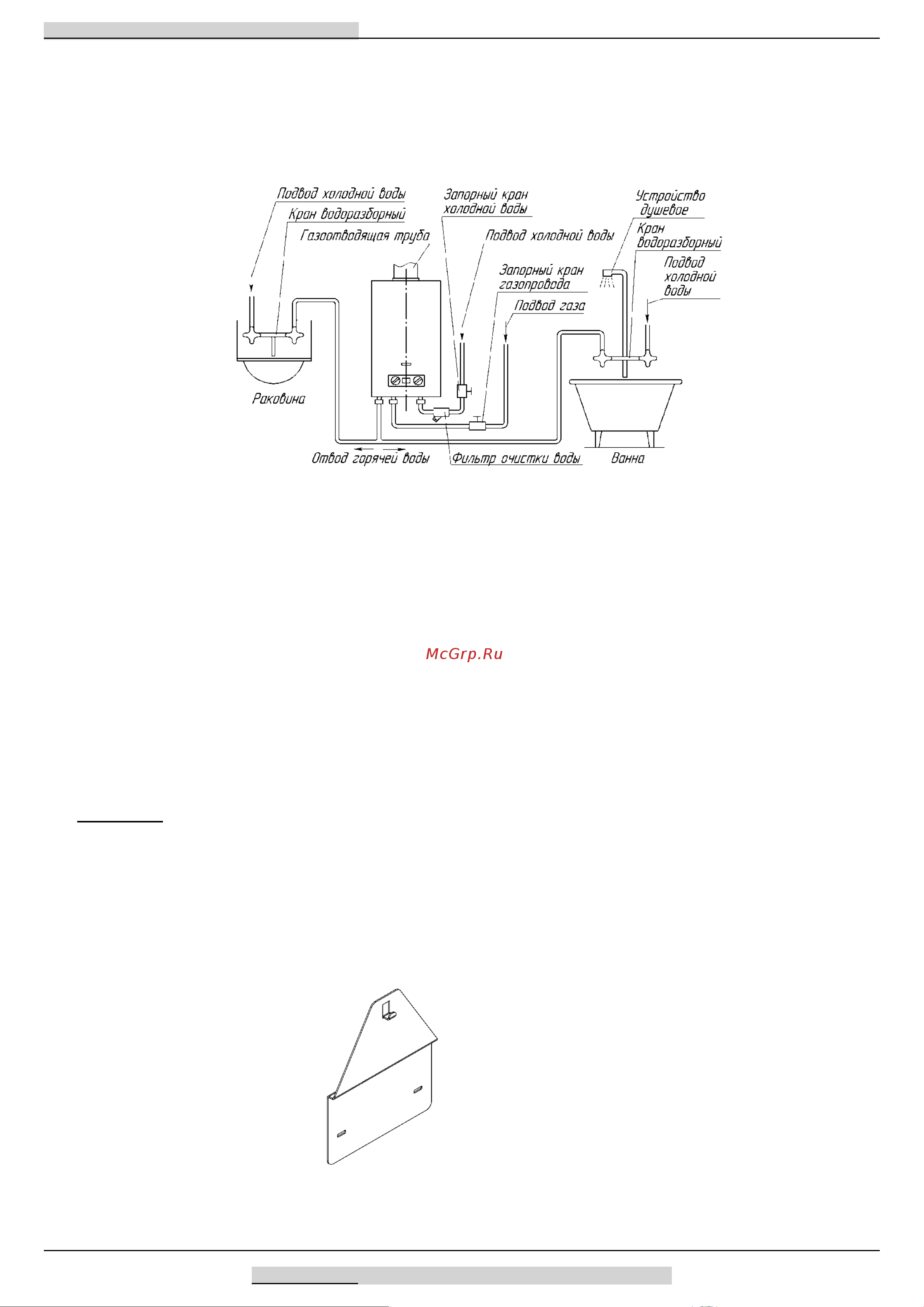

Рисунок 5. Схема установки аппарата
7.2. Монтаж аппарата
7.2.1. Перед установкой аппарата рекомендуется снять
облицовку, для чего:
а) снять ручки 1 и 2 (см. рис. 1), потянув ее на себя;
б) вывернуть в нижней части изделия два винта
крепления облицовки 23 (см. рис. 9);
в) разъединить провода, соединяющие дисплей с блоком
управления электронным и с датчиком температуры
воды;
г) потянуть нижнюю часть облицовки на себя, сдвинуть ее
вверх и снять с аппарата;
Если облицовка или задняя стенка аппарата покрыта
защитной полиэтиленовой пленкой, то перед установкой
аппарата защитную пленку необходимо снять. Также с
передней поверхности облицовки необходимо снять
наклейки с предупреждающими надписями и рекламной
информацией (при их наличии).
ВНИМАНИЕ! Не разрешайте маленьким детям
играть с упаковочным материалом, так как это может
представлять для них опасность. После установки
аппарата упаковка может быть утилизирована.
7.2.2. Аппарат навешивается монтажным отверстием (на
задней стенке) на крючок, установленный в стене (крючок и
дюбель входят в комплект поставки). Расположение и
размер монтажного отверстия, а также габаритные и
присоединительные размеры для подсоединения
трубопроводов воды, газа, отвода продуктов сгорания
приведены на рис. 1.
7.2.3 При установке аппарата на место
где ранее был установлен аппарат марки
«NEVA» или «BaltGaz», который крепился
к стене с помощью двух крючков, можно
выкрутить данные крючки и использовать
отверстия для установки переходной
планки (см. рис. 6). Переходная планка
081200-00.050 позволяет смонтировать
аппарат с использованием уже
имеющихся крепежных отверстий в стене.
Переходная планка приобретается
отдельно в фирменных магазинах или на
сайте baltgaz.ru.
7.3. Подключение аппарата к
водопроводной сети
7.3.1. Для увеличения срока службы аппарата и улучшения
его эксплуатационных характеристик рекомендуется
устанавливать перед аппаратом фильтр очистки воды
(рис. 5).
7.3.2. Для облегчения последующего технического
обслуживания необходимо установить перед аппаратом
запорный кран на трубопроводе подвода холодной воды
(рис. 5). Запорный кран должен быть легко доступен.
7.3.3. Подключение аппарата к водопроводной сети
необходимо выполнять металлическими трубами или
гибкими шлангами с внутренним диаметром не менее 13 мм.
Длина гибкого шланга для подвода и отвода воды должна
быть не более 2,5 м.
7.3.4. Резьбовое соединение накидных гаек (торцевое
соединение), как подвижных, так и неподвижных, с ответным
штуцером необходимо выполнять с применением
прокладок. Материал прокладок – маслобензостойкая
резина, безасбестовый паронит, фторопласт-4 или тефлон.
7.3.5. Подключение холодной воды производить к штуцеру
подвода холодной воды 6, а горячей воды - к штуцеру отвода
горячей воды 8 (см. рис. 1), предварительно сняв со
штуцеров защитные заглушки.
7.3.6. Подключение трубопроводов холодной и горячей
воды не должно сопровождаться взаимным натягом труб и
частей аппарата во избежание смещения или поломки
отдельных деталей и частей аппарата и нарушения
герметичности водяной системы.
7.3.7. Перед подключением водонагревателя к
водопроводной сети необходимо открыть подачу холодной
воды на некоторое время для прочистки трубы подвода воды
к аппарату и предотвращения нежелательного попадания в
аппарат грязи и отложений при первом его включении.
7.3.8. После подсоединения трубопроводов к аппарату
необходимо обязательно проверить герметичность мест
соединений. Проверка герметичности производится в
следующем порядке:
а) открыть кран горячей воды;
б) открыть запорный кран холодной воды перед
аппаратом;
в) после заполнения тракта аппарата водой закрыть кран
горячей воды и осмотреть соединения.
Рисунок 6.
Переходная
планка
