Руководство для пользователя
6
www.baltgaz.ru 8 800 505-80-88

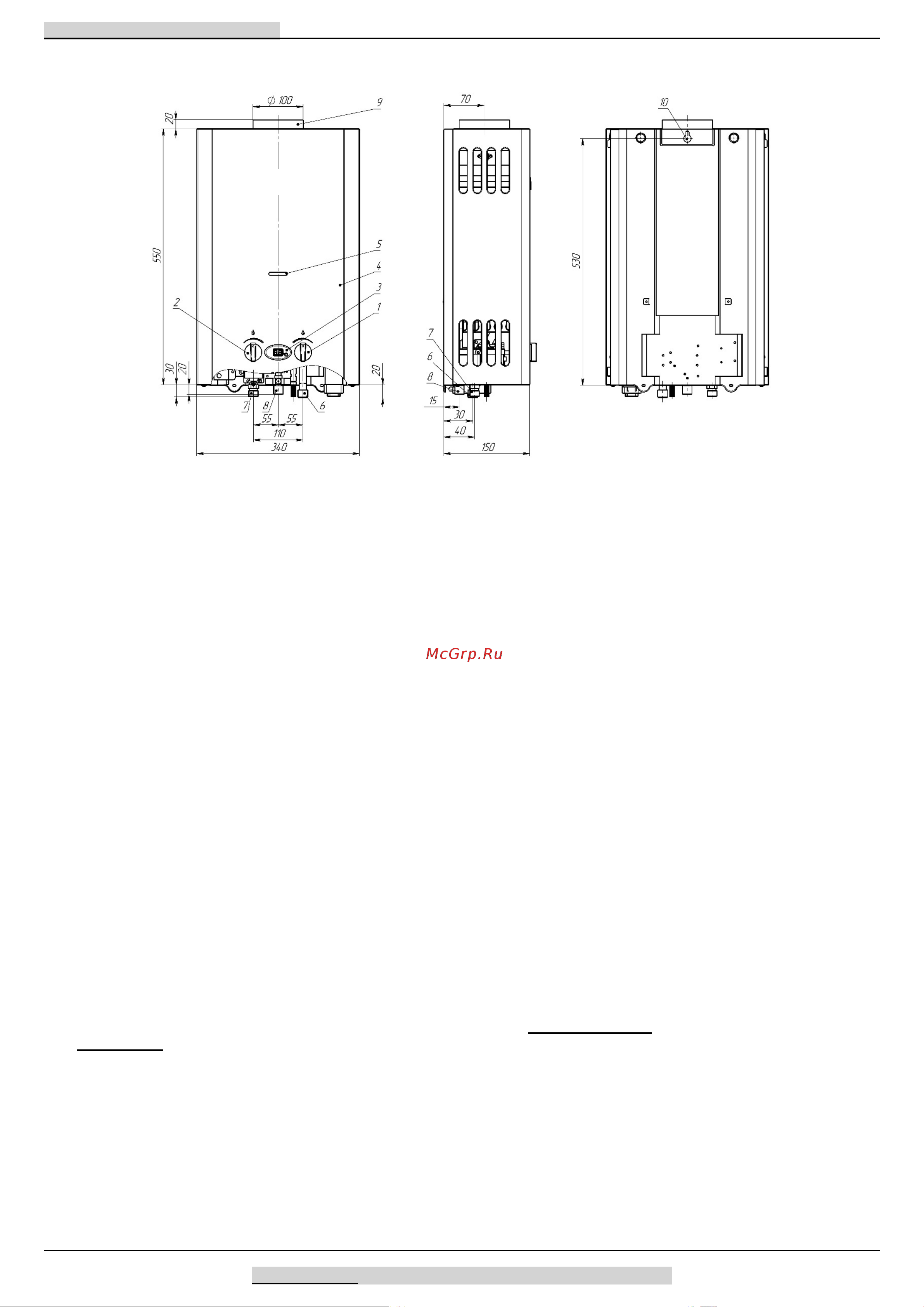

2.4. Габаритные и присоединительные размеры аппарата
1 – ручка регулировки расхода воды;
2 – ручка регулировки расхода газа;
3 – дисплеем температуры воды;
4 – облицовка;
5 – окно смотровое;
6 – штуцер подвода холодной воды, резьба G 1/2;
7 – штуцер подвода газа, резьба G 1/2;
8 – штуцер отвода горячей воды, резьба G 1/2;
9 – патрубок газоотводящего устройства;
10 – монтажное отверстие.
Рисунок 1. Габаритные и присоединительные размеры аппарата
3. ПОЛЬЗОВАНИЕ АППАРАТОМ
Для нормальной и безопасной работы аппарата
должно быть обеспечено выполнение условий п.п. 2.2.9;
2.2.11 и 2.2.14 (таблица 1). Невыполнение этих условий
может привести к неправильной или нестабильной
работе аппарата или выходу его из строя. Указанная в
п. 2.2.2 таблицы 1 теплопроизводительность аппарата
обеспечивается (с точностью ± 5%) при номинальном
давлении газа на входе работающего аппарата,
указанном в разделе «Свидетельство о приемке».
3.1. Включение аппарата
3.1.1. Для включения аппарата в общем случае
необходимо:
а) установить (если не установлены) элементы питания в
батарейный отсек (см. п. 3.4.2, стр. 7);
б) открыть (если закрыт) запорный кран на газопроводе
перед аппаратом;
в) открыть (если закрыт) запорный кран холодной воды
перед аппаратом;
г) рекомендуется повернуть ручку 1 в положение
минимального расхода газа, а ручку 2 в положение
максимального расхода воды (рис. 2).
д) открыть кран горячей воды, при этом должны начаться
искровые разряды между свечой и горелкой (если
расход воды, проходящей через аппарат, будет не
менее 2,5 л/мин), от искровых разрядов должна
зажечься горелка и начаться нагрев воды.
ВНИМАНИЕ! Во избежание ожогов при включении
аппарата не следует приближать глаза слишком близко
к смотровому окну.
Примечание 1. При первом включении из-за присутствия
воздуха в газопроводе в результате монтажа аппарата розжиг
горелки может произойти через 1-2 мин. Т.к. искровой разряд
длится непродолжительное время после включения воды, для
повторного образования искрового разряда необходимо воду
закрыть, а затем открыть. И так повторять до полного
выхода воздуха, пока не произойдет розжиг горелки; в случае
отсутствия розжига горелки, поверните ручку в крайнее правое
положение, это позволит осуществить розжиг горелки при
низком давлении воды в системе.
3.1.2. После включения аппарата необходимо визуально
проверить работу горелки (п. 4.1.2).
3.2. Регулирование температуры воды
3.2.1. Регулирование температуры воды производится
одним из следующих способов:
− для получения максимального количества теплой
воды необходимо установить ручку 1 в крайнее
правое положение, а поворотом ручки 2 добиться
необходимой температуры ее нагрева;
− поворотом ручки 2 газового регулятора (изменение
подачи газа на основную горелку);
− изменением расхода воды, проходящей через
аппарат, с помощью крана горячей воды,
установленного на выходе из аппарата.
− с помощью смесителя, добавляя холодную воду до
получения необходимой температуры вытекающей из
крана воды.
При мягкой воде в водопроводе для разбавления горячей
воды можно пользоваться любым из вышеперечисленных
способов. При жесткой воде для разбавления горячей воды не
рекомендуется пользоваться смесителем воды, так как перегрев
воды в теплообменнике приводит к более быстрому
образованию накипи в трубах теплообменника и их засорению.
При этом количество образующейся накипи пропорционально
повышению температуры воды на выходе из аппарата.
РЕКОМЕНДАЦИИ:
− При жесткой воде, для увеличения срока
эксплуатации, чистку теплообменника (см. п.9.3.2)
рекомендуется проводить каждые полгода;
− Для уменьшения интенсивности образования накипи
необходимо устанавливать ручку газового регулятора
в положение, обеспечивающее нагрев воды не выше
60 °С. Образование накипи в теплообменнике со
временем может привести к снижению температуры
нагреваемой воды и ослаблению струи горячей воды;
− Установив необходимую температуру воды, ручками
1 и 2 можно не пользоваться, т.к. включение и
выключение горелки обеспечивается открытием или
закрытием крана горячей воды.
