Руководство для пользователя
7
www.baltgaz.ru 8 800 505-80-88

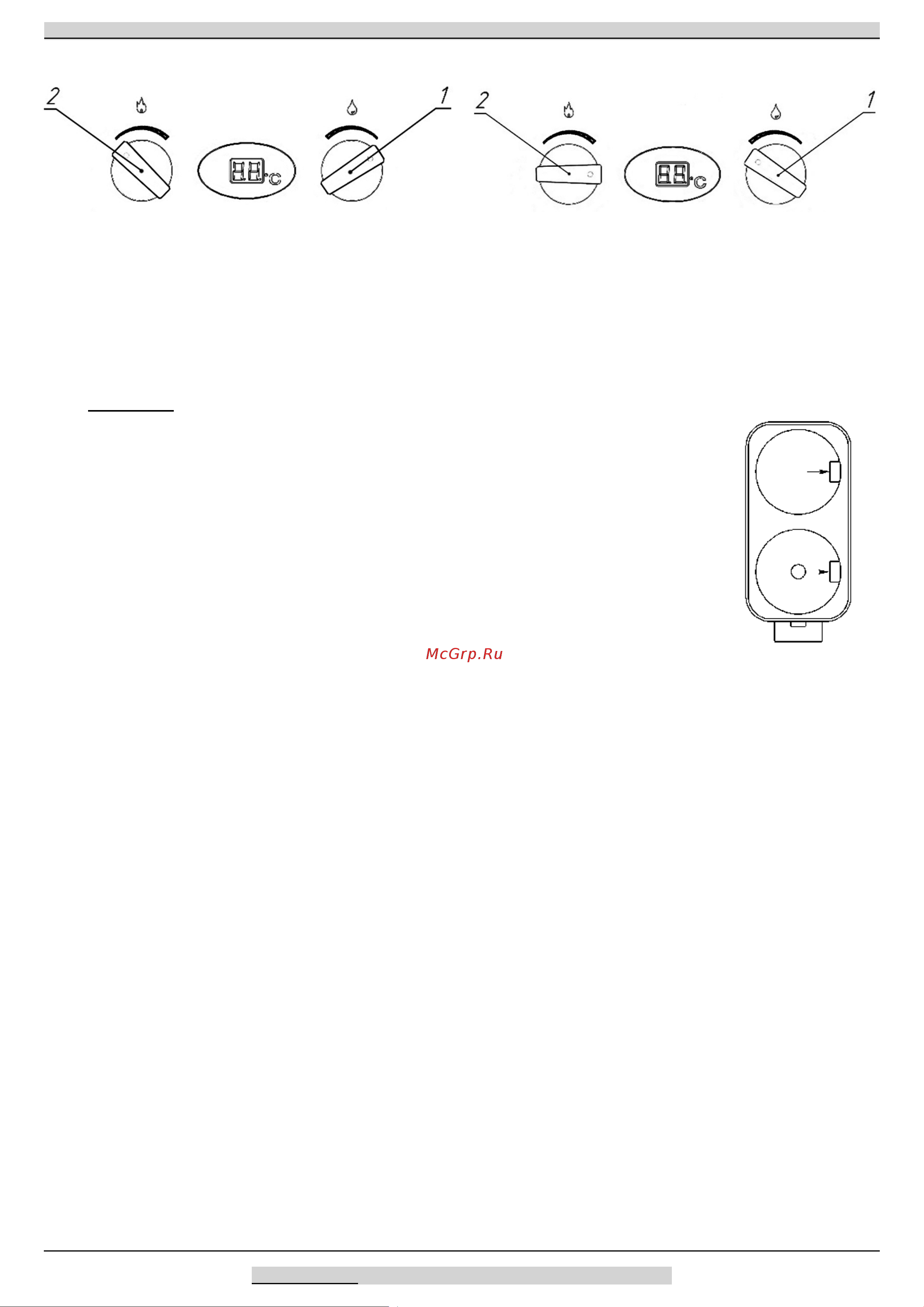

а) Ручка регулировки расхода воды 1 и расхода газа 2 в положении
“Минимальный расход”
в) Ручки регулировки расхода воды 1 и расхода газа 2 в положении
«Максимальный расход»
Рисунок 2. Положения ручек регулировки аппарата
3.3. Выключение аппарата
3.3.1. Для выключения аппарата достаточно прекратить
протекание воды через него, закрыв все краны горячей воды.
После закрытия всех кранов горячей воды необходимо
убедиться, что горелка полностью погасла.
ВНИМАНИЕ! Если после закрытия всех кранов
горячей воды горелка продолжает работать, то
необходимо сразу же перекрыть подачу газа с помощью
газового запорного крана, установленного перед
аппаратом.
Затем необходимо вызвать специализированную
сервисную организацию для ремонта аппарата.
3.3.2. По окончании пользования аппаратом (ночное время,
отсутствие дома и т.п.) его необходимо выключить,
соблюдая следующую последовательность:
− закрыть кран (краны) горячей воды;
− закрыть запорный газовый кран на входе в аппарат;
− закрыть запорный кран холодной воды на входе в
аппарат.
При окончании пользования аппаратом при жесткой воде
необходимо:
− открыть водоразборный кран горячей воды
− установить ручку 1 в крайнее правое положение;
− пропустить воду через аппарат до теплого состояния;
− закрыть запорный газовый кран на входе в аппарат;
− закрыть запорный вентиль холодной воды на входе в
аппарат.
В периоды частого использования аппарата для
выключения достаточно прекратить протекание воды через
него, закрыв все краны горячей воды, после чего
необходимо убедиться, что горелка полностью погасла.
3.4. Установка и замена элементов
питания аппарата
3.4.1. Признаком разряда элементов питания служит
отсутствие или значительное ослабление искровых
разрядов между свечой и горелкой после начала протекания
воды через аппарат (с расходом не менее 2,5 л/мин).
3.4.2. Новые элементы
питания (2 шт.) типоразмера D
необходимо установить в отсек
батарейный 14 (см. рис. 9), в
соответствии с полярностью,
указанной на внутренней
стороне крышки отсека. Для
открытия крышки батарейного
отсека необходимо повернуть
ручку крышки в положение
«ОN». Для выемки
разряженных элементов
питания необходимо отогнуть
удерживающие прижимы
(показано стрелками на рис. 3).
Рекомендуется
устанавливать алкалиновые
элементы питания типа LR20, высокой энергоёмкости,
обеспечивающие более длительную работу аппарата.
Установка некачественных элементов питания или
элементов питания малой энергоемкости приведет к
быстрому их разряду и потере работоспособности аппарата.
После установки элементов питания необходимо закрыть
крышку отсека и повернуть ручку крышки в положение
«ОFF».
3.4.3. Замену элементов питания необходимо производить
на неработающем аппарате.
Рисунок 3.
Батарейный отсек
